中國儲能網訊：摘 要： 鋅空氣電池是一種特殊的燃料電池，以空氣中的氧氣作為陰極反應活性物質，具有理論能量密度高、安全便攜以及綠色無污染等優點，是柔性可穿戴光電子產品的理想供電電源之一。電化學氧還原反應(ORR)和氧析出反應(OER)對于鋅空氣電池的性能起著至關重要的作用。目前，在堿性介質中貴金屬Pt具有最高的ORR催化活性，Ir和Ru及其氧化物具有優異的OER催化活性，然而單一貴金屬催化劑的高成本、稀缺性和無雙功能催化活性嚴重制約了其商業化應用，因此開發與貴金屬催化劑催化性能相當?shù)姆琴F金屬雙功能催化劑顯得尤為重要。本文結合近幾年國內外鋅空氣電池非貴金屬陰極催化劑的研究成果，對非金屬雜原子摻雜碳材料、過渡金屬基復合材料、過渡金屬化合物和金屬有機框架及其衍生物作為陰極催化劑的研究進行詳細綜述，著重介紹了不同材料的制備方法和鋅空氣電池性能提高的影響機理，認為對非貴金屬雙功能陰極催化劑的尺寸、形貌和結構進行合理調控可以改善鋅空氣電池的性能，有望替代貴金屬催化劑。最后對目前鋅空氣電池非貴金屬陰極催化劑發展中存在的問題進行總結，未來應從深入研究電化學反應機理、開發本征催化活性高的復合催化劑和改善空氣電極結構三個方向進行，有望實現鋅空氣電池非貴金屬陰極催化劑的商業化發展。
關鍵詞： 鋅空氣電池；雙功能催化劑；氧還原反應；氧析出反應
隨著傳統化石燃料的枯竭、環境污染和全球氣候變暖等問題地出現，鋅空氣電池在可再生電能的存儲和轉換方面具有廣闊的應用前景。鋅空氣電池由金屬鋅板和空氣陰極組裝而成，空氣陰極浸入堿性電解液中，通過金屬陽極和氧氣之間的氧化還原反應產生電能?？諝怆姌O的電化學反應過程機理復雜，涉及到多相、多界面間的傳質，其固有的遲滯反應動力學，包括放電過程中的氧還原反應(ORR)和充電過程中的氧析出反應(OER)，是導致鋅空氣電池高極化和低可逆性的主要原因。合理設計高效的雙功能氧催化劑，加速反應動力學，降低電池的放電和充電過電位，可以顯著提高電池的性能。目前，貴金屬材料是ORR/OER最有效的催化劑，但貴金屬高昂的成本、較差的雙功能活性及穩定性極大地限制了其發展，因此開發或設計廉價、穩定的非貴金屬催化劑已成為研究熱點。本文將對不同種類的非貴金屬催化劑在鋅空氣電池陰極中的應用進行綜述，對目前鋅空氣電池陰極催化劑存在的問題進行總結，并對未來的發展方向進行了展望。
1 非金屬雜原子摻雜碳材料
碳材料具有成本低、穩定性好、比表面積大和導電率高等顯著優點，其作為催化劑載體或非貴金屬催化劑受到廣泛關注[4]。在氧氣的電化學催化中，氧氣可以在碳材料表面發生吸附和還原，但碳材料表面的氧還原反應是以產生過氧化物的二電子途徑進行，往往需要很高的過電位，不利于能量利用效率的提高。為了改善碳材料的氧還原性能，可以通過非金屬雜原子(N、S、P、B)摻雜或結構調整來提高催化活性。Dai等首次發現非金屬碳材料是有效的ORR電催化劑，研究表明在碳納米管中摻雜氮改變了氧氣的化學吸附模式，促進四電子反應進行，這可以有效地削弱或破壞氧氧鍵，顯著提高了ORR催化活性。摻雜在碳材料中的氮以吡啶型氮、吡咯型氮和石墨型氮的形式存在，通過改變氮源、調整溫度和合成方法可以得到不同比例的3種形式，但是目前對影響催化活性的氮的形式還沒有具體的定論。
Yang等通過熱解三聚氰胺和L-半胱氨酸混合物，控制碳化溫度，制備出了高活性的氮摻雜三維石墨烯納米帶網絡(N-GRW)，在鋅空氣電池中的開路電壓為1.46 V，峰值功率密度和比容量分別為65 mW/cm2和873 mA·h/g，具有良好的循環穩定性，分析認為吡啶氮結構起主要催化作用。為了提高吡啶氮的含量，Yi等利用高錳酸鉀刻蝕空心管型聚吡咯制備了氮摻雜碳納米管，通過刻蝕碳材料引入了豐富孔結構和缺陷，使得更多N原子處在邊緣位置，吡啶氮的含量由32.8%提升到了45.2%[圖1(a)]，該催化劑在堿性條件下具有優于商業Pt/C的半波電位(0.83 V)和穩定性，應用于鋅空氣電池中，顯示出122 mW/cm2的峰值功率密度和835 W·h/kg的能量密度[圖1(b)]，與商業Pt/C近似。

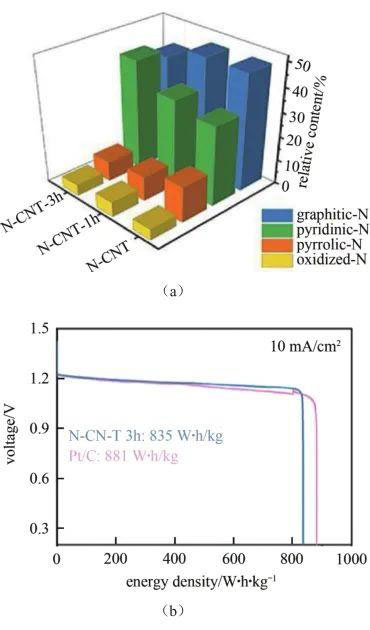

圖1 (a) N含量分布圖；(b) 能量密度圖
不同原子摻雜碳材料的協同效應可以提高催化性能。Wu等采用靜電紡絲法制備了N、F、P三元摻雜的大孔碳纖維(NFPC)，所制備的NFPC催化劑具有良好的導電性、大的比表面積和多孔結構，摻雜雜原子的協同作用顯示出對ORR和OER較好的雙功能催化活性。此外，通過硬模板法和CVD法等其他方法制備的氮摻雜碳材料同樣具有優異的電化學性能。
2 過渡金屬基復合材料
過渡金屬本身具有高催化活性，但抗氧化性能差。研究發現，過渡金屬顆粒和碳材料復合作為ORR和OER雙功能催化劑表現出強的催化性能。在這種復合結構中，過渡金屬可以增加碳化過程中碳材料的石墨化程度，包裹在表面的碳材料可以有效的防止金屬團聚以確保分散，同時可以促進電子的轉移。Zhu等通過功能聚合物的可控自組裝制備了鈷摻雜含氮和硫的多孔碳球(Co-NTMCs@NSC)，Co原子均勻分布在碳球表面，提高了材料本征催化活性。測試顯示ORR半波電位為0.833V[圖2(a)]，在堿性介質中具有良好的耐甲醇能力和長期的耐用性。此外，它還表現出高效的OER催化活性，在10 mA/cm2下具有284 mV的過電位。用作可充電鋅空氣電池的空氣陰極時，在充放電循環的12 h內顯示出高的峰值功率密度262 mW/cm2[圖2(b)]和小的充放電電壓間隙，優于Pt/C基空氣陰極。Ma等同樣采用高溫熱解聚合物法制備了碳納米管包覆合金納米粒子催化劑，作為鋅空氣電池空氣陰極催化劑時顯著地提高了電池的循環穩定性，并表現出高的峰值功率密度。

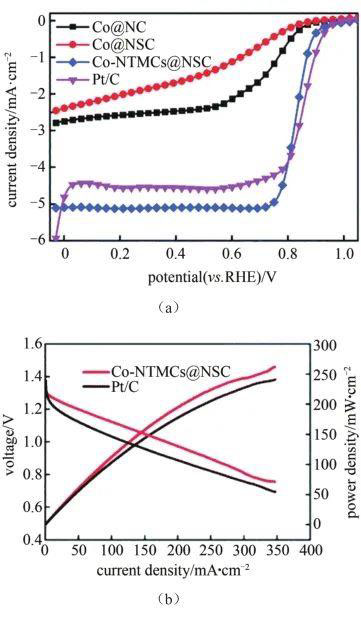

圖2 (a) LSV曲線圖；(b) 放電電壓和相應的功率密度與電流密度的關系曲線
構建具有分層孔隙分布的多孔結構以增強基底材料本征催化活性，并在基底材料上形成原子分散均勻的活性位點，是提高催化劑催化活性的重要途徑。Li等采用新型多功能無機混合鹽模板合成了厚度為4.63 nm的FeCo雙金屬和N、S共摻雜多孔碳納米片(Fe/Co-N/S-Cs)。該催化劑顯示ORR高的半波電位0.832 V和OER在10 mA/cm2時的極低過電位285 mV，超過大多數報道的電催化劑。Cai等報道了通過高溫分解法制備具有殼核結構的FeCo/NC納米顆粒用于鋅空氣電池催化劑，起始電位和半波電位分別為0.94 V和0.8 V，在10 mA/cm2下呈現1.49 V的起始電位。由于合金納米粒子與碳殼的協同作用，該催化劑對OER和ORR具有良好的雙功能催化活性。
增加催化劑的化學復雜性，是調整催化劑活性的重要途徑。在單一固溶相中含有五種或五種以上金屬的合金通常被稱為高熵合金(HEAs)，它們表現出不同尋常的穩定性和耐腐蝕性，同時也提供了一個調節合金表面電子性質和催化活性的平臺，HEAs在催化和能量儲存/轉化方面有著巨大的應用前景。Qiu等利用脫合金法制備了納米多孔高熵合金(np-HEAs)電催化劑[圖3(a)]，其中以np-AlNiCoFeX(X=Mo，Nb，Cr)五元體系的OER催化活性最高[圖3(b)]。分析表明，在一個單相納米結構中加入五種或多種過渡金屬元素具有協同作用，克服了常規二元或三元合金的限制，五元體系的形成大大提高了電化學循環的穩定性，同時也為提高催化性能提供了更多的結構和化學自由度。
圖3 (a) np-AlNiCoFeMo合金的SEM圖；(b) 不同合金的LSV曲線圖
3 過渡金屬化合物
3.1 過渡金屬氧化物
過渡金屬作為雙功能催化劑的研究與開發已經有了很大的進展，然而由于金屬氧化物納米顆粒的低導電性和團聚性限制了其催化活性。研究發現，通過構建納米結構、與碳材料復合或摻雜異質原子等方法，可以改善過渡金屬氧化物比表面積小、導電性差和活性位點不足等問題。Cheng等通過水熱法在氮摻雜的碳材料(N-KC)上負載Co3O4納米顆粒，測試顯示半波電位為0.82 V，在0.1 mol/L KOH溶液中的極限電流密度為5.70 mA/cm2。由于Co3O4與N-KC的強耦合效應和氮元素摻雜的協同作用，所得到的Co3O4/N-KC納米復合材料具有顯著的催化活性。Li等以ZnO納米線為模板制備了Fe3O4與氮摻雜空心碳球復合催化劑(Fe3O4@NHCS)[圖4(a)]，ORR半波電位和起始電位優于商業Pt/C催化劑[圖4(b)]。作為鋅空氣電池陰極電催化劑時，功率密度和比容量分別為133 mW/cm2和701 mA·h/g，分析發現高比表面積組成的空心結構以及高活性納米顆粒與氮摻雜基體材料的協同作用是獲得高性能催化劑的主要原因。

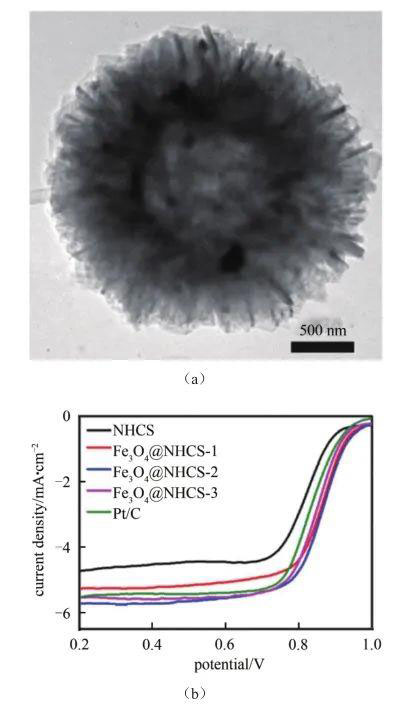

圖4 (a) Fe3O4@NHCS的TEM圖；(b) ORR極化曲線圖
具有尖晶石結構的混合價態過渡金屬氧化物(AB2O4)是典型的復合金屬氧化物，有著比單一金屬氧化物更靈活的結構調控和更好的電催化性能，在堿性電解液中具有良好的耐用性。Lim等采用水熱法和氫氣還原合成了具有大量氧空位的NiCo2O4，起始電位和半波電位分別為0.93 V和0.78 V，具有優異的耐用性和耐甲醇性。分析發現催化劑活性和穩定性的提高，可以歸因于大的電化學比表面積、更多暴露的活性中心和豐富的氧空位所產生的良好導電性的協同作用。Ge等采用液相合成法，制備了由空心NiCo2O4納米球和N摻雜碳納米網組成的新型雙功能電催化劑(NiCo2O4@N-CNWs)。摻雜N的納米碳網主要有助于氧還原反應的高活性，而NiCo2O4納米球則是氧析出反應的活性相，NiCo2O4與N摻雜碳納米網的協同作用提高了其電催化性能，作為鋅空氣電池陰極催化劑時表現出較低的過電位，比容量達到826.9 mA·h/g，并且在循環5000次后ORR半波電位僅損失9 mV(圖5)，具有長期穩定性。

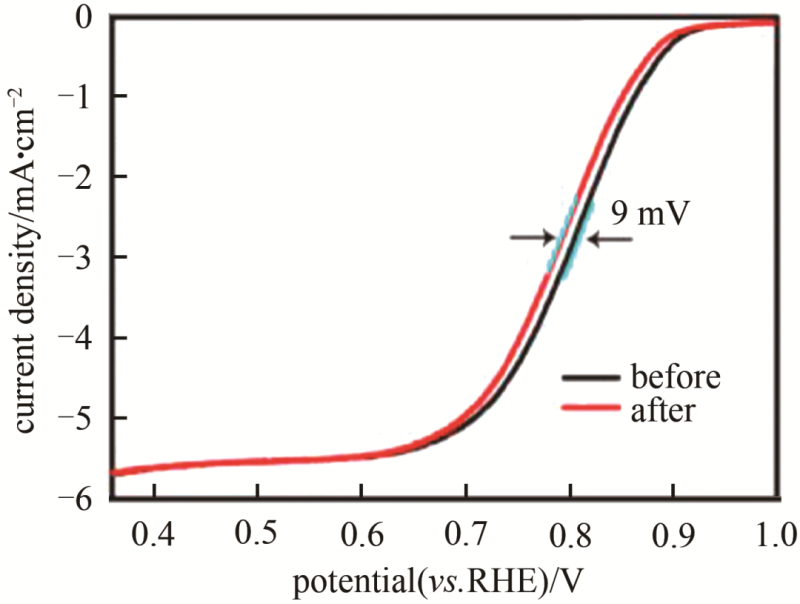

圖5 NiCo2O4@N-CNWs經過5000次循環后的LSV圖
3.2 過渡金屬硫化物
過渡金屬硫化物具有良好的穩定性和導電性，是一種很有前途的ORR和OER雙功能催化劑。Shi等通過水熱法制備了NiS、Ni3S4和NiS2納米球，其中表面富集Ni3+的黃鐵礦型NiS2催化劑具有最佳的電催化性能。電化學測試顯示其ORR半波電位和OER過電位分別為0.80 V和241 mV，具有良好的雙功能催化活性。分析表明八面體配位的Ni3+活性中心、大的比表面積和層次結構的協同作用，是獲得雙功能電催化活性的主要原因。Shao等通過原位耦合的方法在N、S共摻雜石墨烯上成功負載Co9S8納米顆粒。其中，添加鈷卟啉衍生物不僅作為偶聯劑在石墨烯上原位形成和固定Co9S8，而且作為雜原子摻雜劑生成S和N雙摻雜石墨烯。N、S摻雜碳材料是ORR的主要活性物質，而Co9S8納米顆粒是OER的主要活性物質，因此所獲得的電催化劑具有較小的Tafel斜率(ORR為47.7 mV/dec，OER為69.2 mV/dec)。Li等在制備Co9S8的熱處理過程中，通過添加一定量的次磷酸鈉成功制備了一種新型的P摻雜Co9S8與碳的復合材料(Co9S8/P@CS)，電化學測試結果表明P的摻雜和Co9S8豐富的活性位點使得該催化劑對OER具有較高的電催化活性。
4 金屬有機框架及其衍生物
金屬有機框架(MOFs)由有機配體和金屬中心通過配位鍵作用所形成的三維多孔材料，具有高的比表面積、結晶度、豐富的功能基團和特殊的結構穩定性，并且可以同時提供碳源、氮源和金屬源，是目前電催化研究領域的熱門材料。Li等以NiCo-LDH包裹ZIF-67前驅體，通過持續自犧牲模板法合成了新型中空納米籠結構，熱處理后材料基本保留了ZIF-67的形貌特點，作為鋅空氣電池陰極催化劑時，峰值功率密度可達173.7 mW/cm2，具有穩定的充放電性能。Zhou等采用新型的管模板導向方法，在聚吡咯納米表面原位生長ZIF-67，制備了Co、N共摻雜碳納米管作為高活性、高穩定性的ORR/OER雙功能催化劑。作為鋅空氣電池陰極催化劑時，最高功率密度可達149 mW/cm2，經過5000周老化測試后，其半波電位僅損失7 mV(圖6)，具有良好的循環穩定性。Wu等以MOFs為前驅體，合成了在二維氮摻雜碳上負載Co-Fe-P-Se納米顆粒。MOFs形成的二維氮摻雜碳基體有利于電子轉移，避免了金屬納米粒子在熱解過程中的聚集，得到的二維納米片具有豐富的孔結構，暴露出豐富的活性中心，有助于提高催化性能。在熱解過程中引入磷和硒，形成亞磷酸鹽和硒化物，進一步提高了催化性能。

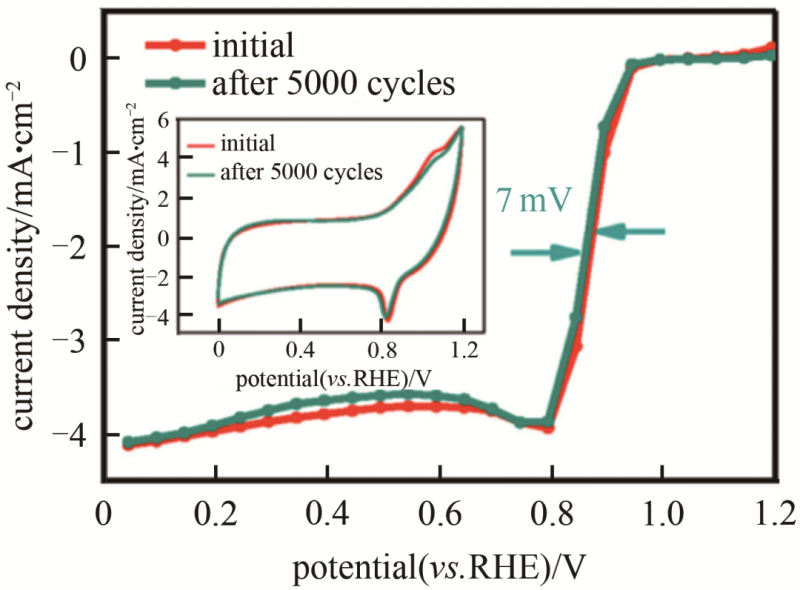

圖6 Co@hNCTs-800經過5000次循環后的LSV和CV曲線
單原子催化劑(SACs)作為一種原子尺度的催化劑，具有極高的原子利用率、獨特的電子結構和優異的電催化活性。MOFs因其獨特的三維有序多孔結構成為合成單原子催化劑的熱門材料。研究發現，M-Nx-C (M=Fe,Co,Ni)基單原子結構催化劑對ORR/OER有著良好的電催化活性，其具有高度分散性和協同不飽和環境，金屬載體間的相互作用增強了電荷轉移效應，獨特的電子結構提高了對氧的吸附能力，從而促進四電子反應并提高了ORR的本征催化活性。Han等通過在ZIF-8生長過程中加入Fe-Phen配合物，經過熱處理后成功合成原子分散的Fe-Nx-C結構，分析顯示該催化劑中存在吡啶N、Fe-Nx和石墨N共存(圖7)。所得的Fe-Nx-C催化劑ORR半波電位為0.91 V，高于商業Pt/C。作為鋅空氣電池的陰極催化劑時，電池在1.51 V的開路電壓和96.4 mW/cm2的功率密度下具有優異的電化學性能。

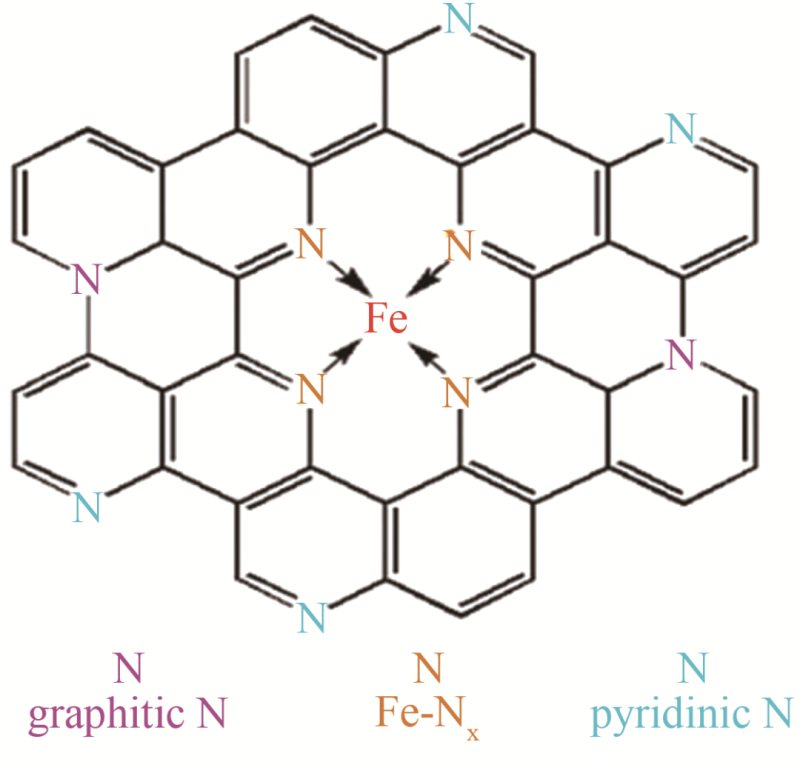

圖7 ORR氮在碳骨架中的分布示意圖
通過在SACs合成過程中將異質原子(S、P、B)引入碳基體，可以實現對M-Nx活性位點中部分氮原子的替代。這些異質原子的引入打破了常規活性位點的電子結構，可以有效增強SACs的電催化性能。S和N摻雜會導致碳骨架內電荷分布不均勻，進而導致碳原子帶正電荷，有利于氧的吸附；P摻雜有助于改變金屬中心的電子結構，減弱*OH中間體的吸附，從而提高ORR和OER的催化活性。Li 等利用含氮、硫的有機前驅體合成單原子催化劑具備CoN3S1、NiN3S1配位結構，產生與傳統Co(Ni)N4不同的電子結構，展現出優異的ORR催化活性。
在此基礎上，研究者發現除中心金屬原子的近鄰原子外，異質原子也能夠同時對次近鄰碳原子部分替代。次近鄰異質原子與碳原子不同的性質能夠影響與之成鍵的近鄰氮原子，并通過氮原子影響中心金屬原子的特性，進而影響電催化活性。Wang等利用ZIF-8與三聚氯化磷腈為原料合成得到磷原子摻雜次近鄰原子的FeN4活性位點，得到性能優異的ORR/OER雙功能催化材料。Yan等在FeN4活性位點中心原子次近鄰引入硼原子，ORR半波電位比未引入硼原子對比提升了60 mV。
與單金屬SACs相比，雙金屬SACs的協同作用可以有效提高ORR/OER的催化性能。Han等以多巴胺聚合物包裹金屬有機骨架作為前驅體，經過熱分解制備了具有單原子結構的CoNi雙金屬單原子催化劑(CoNi-SAs/NC)。均勻分散的單原子和相鄰CoNi雙金屬的協同作用可以優化氧氣的吸附和脫附特性，降低反應總勢壘，從而促進可逆氧電催化；并且這種空心結構設計具有高的比表面積和豐富的介孔，可以縮短離子和電子的擴散路徑，為質量傳輸提供有效通道，最終表現出對ORR/OER優異的雙功能催化性能。
5 總結和展望
鋅空氣電池因具有眾多優點而得到研究人員的廣泛關注，改善鋅空氣電池空氣電極緩慢動力學特性仍是挑戰之一。通過對非貴金屬陰極催化劑的尺寸、形貌和結構調控來改善鋅空氣電池的性能，已經取得了長足發展。在鋅空氣電池非貴金屬氧還原催化劑的發展過程中，本征催化活性高、比表面積大的非貴金屬多孔基底材料與其它材料進行復合的復合催化劑相比于其它催化劑的催化活性更高，有望替代貴金屬催化劑。
為了合理設計具有雙功能ORR/OER催化活性的陰極催化劑，還要關注以下幾個方面的研究：①深入研究氧化還原反應機理，明確催化劑的反應活性位點，為催化劑的性能分析提供理論研究基礎；②合理設計和開發本征催化活性高的多孔基底材料，為反應提供更多的活性位點，并與其他導電材料復合提高催化性能；③對空氣電極結構進行改善，使催化劑充分發揮催化作用。
引用本文： 朱子岳,符冬菊,陳建軍等.鋅空氣電池非貴金屬雙功能陰極催化劑研究進展[J].儲能科學與技術,2020,09(05):1489-1496.
ZHU Ziyue,FU Dongju,CHEN Jianjun,et al.Research progress of non-precious metal bifunctional cathode electrocatalysts for zinc-air batteries[J].Energy Storage Science and Technology,2020,09(05):1489-1496.
