中國儲能網訊：分布式光伏儲能系統一般都安裝在用戶側，也有少數項目安裝在電源側，與光伏并網發電系統對比，光伏儲能系統增加了儲能電池及其充放電裝置，初始成本有所增加，但拓寬了應用范圍。根據能量輸入類型、負載的類型不同，分布式光伏儲能系統可分為離網發電系統、并離網儲能系統、并網儲能系統和多種能源混合微網系統等四種。
離網發電系統
光伏離網發電系統，安裝在用戶側，輸入主要是光伏，有的還可由市電或者發電機互補，負載是由逆變器或者控制器來提供能源。主要應用于無電或者缺電區，如偏遠山區、海島、偏遠通訊基站、漁船和路燈等中小型應用場所。系統由光伏方陣、太陽能控制器、逆變器、蓄電池組、負載等構成。光伏方陣在有光照的情況下將太陽能轉換為電能，通過太陽能控制器和逆變器給負載供電，同時給蓄電池組充電；在無光照時，由蓄電池通過逆變器給交流負載供電。

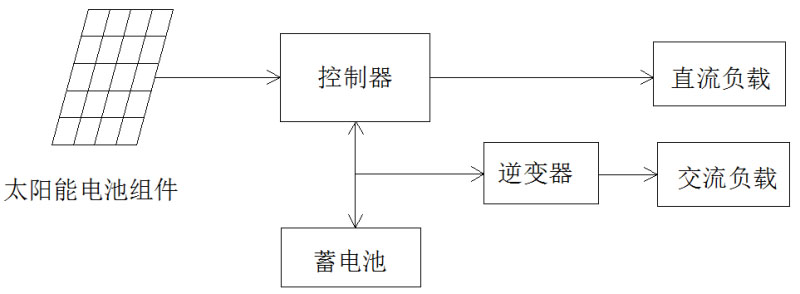

▲圖1、光伏離網發電系統示意圖
光伏離網發電系統是剛性需求，對于無電網地區或經常停電地區家庭來說，具有很強的實用性，如果在貧困地區，安裝一個1到2kW的儲能電站，基本上能解決晚上照明的問題。隨著儲能電池和組件的下降，光伏離網系統的度電成本也在快速下降，目前大約0.6-1.2元/度之間，相比并網系統要高很多，但相比燃油發電機的度電成本1.2-1.8元，光伏離網系統更經濟，且沒有噪聲、沒有煙霧排放，更環保。
并離網儲能系統
并離網型光伏發電系統，安裝在用戶側，系統由太陽電池組件組成的光伏方陣、太陽能并離網一體機、蓄電池組、負載等構成。與離網系統對比，并離網逆變器交流輸出有兩個接口，其中一個接口連接電網，系統既可以向電網送電，也可以從電網取電給蓄電池充電，另外一個接口連接重要負載，它既可以由電網供電，如果電網停電，它也可以由光伏和儲能電池供電。

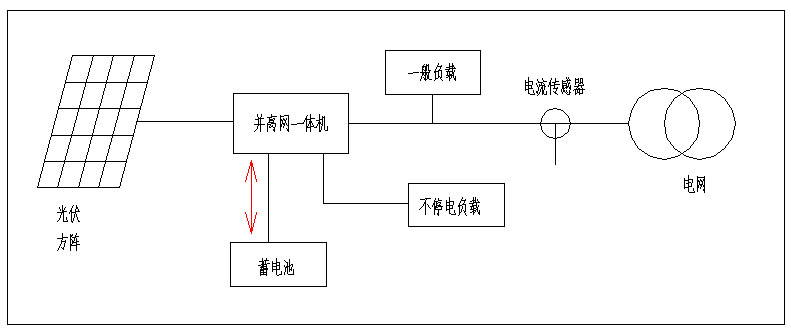

▲圖2、并離網發電系統示意圖
并離網系統最大的特點是既可以并網發電，又可單獨離網運行。主要應用于停電次數較多、或自發自用不能上網、峰谷價差較大的工業場所。主要有四種贏利方式：一是可以設定在電價峰值時輸出，減少電費開支；二是可以電價谷段充電，峰段放電，利用峰谷差價賺錢；三是如果安裝防逆流系統，當光伏功率大于負載功率時，可以把多余的電能儲能起來，避免浪費；四是當電網停電時，光伏系統作為備用電源繼續工作，逆變器可以切換為離網工作模式，光伏和蓄電池可以通過逆變器給負載供電。
并網儲能系統
并網儲能光伏發電系統，一般安裝在電源側或者發電側。同并離網系統相比，并網儲能系統沒有離網功能，因此電網停電時系統也不能發電，因此并網儲能系統通常安裝在不停電的場所。常用有兩種接入方式：一是并網逆變器和儲能變流器在交流側耦合，這種方案的優點是儲能系統容量配置靈活，儲能和光伏可自由配置，缺點是儲能系統需要單獨接入電網，并網手續比較復雜，電池充電和放電經過多級轉換，系統換效率較低；二是儲能系統通過DC-DC變換在直流側耦合，這種方案的優點是直流電能直接存儲能量，效率更高，缺點是光伏和儲能要1：1配置，不夠靈活。

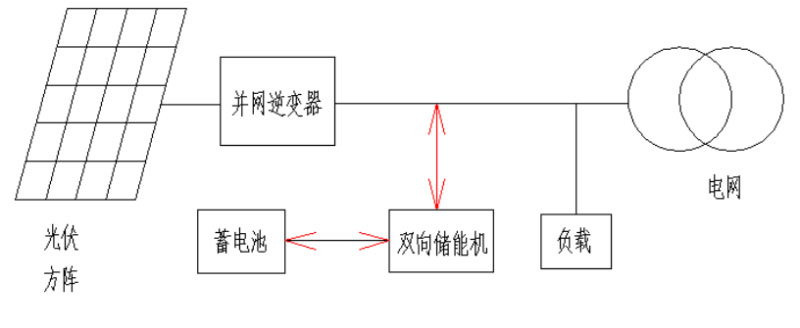

▲圖3、 并網儲能系統交流側耦合示意圖
光伏并網儲能最主要的功能之一是接受調度平滑電網負荷，服從并跟蹤上級電網的計劃曲線。光伏發電輸出功率超過計劃曲線時，將多余能量存入儲能電池。光伏發電輸出功率低于計劃曲線時，將儲能電池能量輸入到電網。在一些國家和地區，以前裝了一套光伏系統，后取消了光伏補貼，就可安裝一套并網儲能系統，讓光伏發電完全自發自用。
微網儲能系統
微電網（Micro-Grid），是一種新型網絡結構，是由分布式電源、負荷、儲能系統和控制裝置構成的配電網絡。利用太陽能、風能、油機、蓄電池等多種發電方式組成電力供應系統，通過控制和調度，最大化利用可再生能源，并降低系統成本，提高系統效率，解決無電或者缺電地區的電力供應問題。
微網儲能系統是一個能夠實現自我控制、保護和管理的自治系統，既可以與外部電網并網運行，也可以孤立運行。通過微網可充分有效地發揮分布式清潔能源潛力，減少分布式發電容量小、發電功率不穩定、獨立供電可靠性低等不利因素，確保電網安全運行，是大電網的有益補充，對于可再生能源的發展具有關鍵作用。

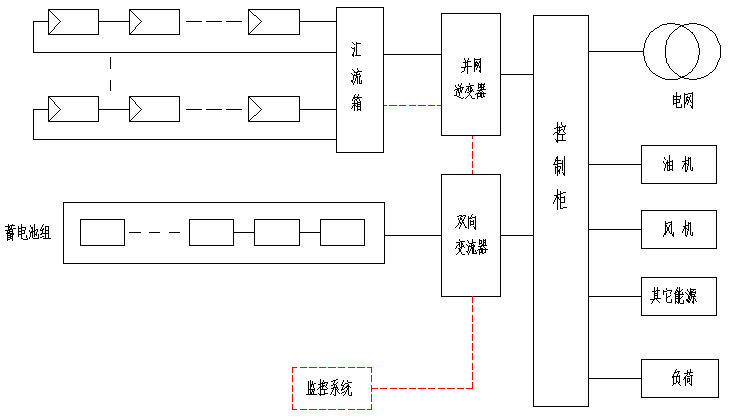

▲圖4、光伏微網儲能系統示意圖
微網系統主要特點：微網系統包括離網儲能和并網儲能系統以及并離網系統所有應用，還可以和多種能源相配合使用，如光伏、逆變器、蓄電池、風力發電、汽油（柴油）發電機、沼氣發電機、UPS等，可以根據項目的實際要求自由組合，多種工作模式，系統配置靈活，系統效率高，帶載能力強。

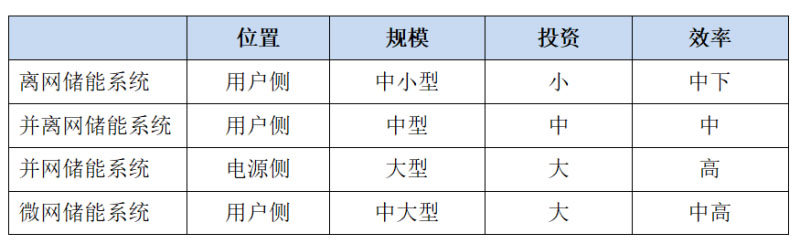

總結
分布式光伏儲能的四種模式，各有其優缺點，沒有嚴格的區分，可根據實際情況去選擇。如都是離網系統，可根據項目的容量大小和項目的實際需求，來選擇離網系統、并離網系統、微網系統。一般來說，30kW以下的系統，常選擇離網系統，造價低，接線簡單；30-250kW，常選用并離網系統，可以選用直流耦合或者交流耦合；250kW以上，常選用微網系統搭建，系統靈活，項目可大可小。
