當前,數據中心正在走進5G智能物聯時代,新型數據中心對其基礎供電系統又提出了新的挑戰。作為一種獨立的商業運行模式,現代數據中心在設計建造、運營維護、高效節能、綠色環保幾個方面都對基礎電力保護系統提出新的要求。
設計建造方面 關注綜合建造成本,要求采用高性價比產品和方案,提高投入產出比。同時還要求具有快速部署與彈性發展的特點,以靈活適應業務發展的需求。
運營維護方面 既要考慮在數據中心的整個生命周期內降低電力保護系統的運行維護成本,又要能夠快速故障檢測及快速維修,以降低由設備自身故障而帶來的運營風險。
高效節能方面 電力保護系統自身能耗如何進一步降低,特別是在長時間低負載運行狀態下的能耗如何降低,有效提高電能轉換率,以有效降低非生產型電力損耗。同時還有義務幫助數據中心在可靠供電前提下合理調度電能,降低能耗成本。
綠色環保方面 綠色環保是現代數據中心的一個永恒的話題,從企業的社會責任和自身的利益兩方面出發均要求數據中心減少碳排放以及自然資源消耗(如降低對物理環境、冷卻、水的需求等),以及減少有害材料的使用量(特別是鉛、汞等金屬)等。
綜上所述,對于電力保護系統的核心產品UPS來說,在其硬件結構架構、運行性能/功能、能量存儲方式、電能轉換及管理等幾個方面的設計都需要做出有針對性的研究。
為了更好地說明如何對UPS進行針對性的設計才能適應現代新型數據中心的發展,在這里讓我們以伊頓剛剛上市的一款新型大功率UPS系統93PR 600kW系統為例來進行簡要的分析。
伊頓93PR 600kW系統是伊頓在2020年上市的一款新型的不間斷電力保護系統,它集成了伊頓的多項研究成果和專利技術,目的是為現代新型數據中心提供完善的電力保護方案。與當前市場上常規的UPS系統的區別之一在于它的儲能方式的變化。
1 鋰電UPS系統
采用鋰電池來替代目前流行的鉛酸免維護電池,可大大降低數據中心中有害金屬的使用量,在行業中已經研究并使用超過了10年的時間。
大量的研究和實踐證明,采用鋰電池作為電能儲存設備具有極大優勢:相比于傳統鉛酸電池,在25℃環境工作溫度時,鋰電池可提供2.4倍長的使用壽命,且在0～40℃的環境溫度中鋰電池均可正常工作,當環溫升高或降低時,鋰電池的使用壽命優勢更會顯著提升。不僅如此,在其它指標上,鋰電池系統也優于鉛酸電池系統,同樣延時時間配置的電池組,鋰電系統的體積比鉛酸電池減少了42%;重量減少了25%;生命周期內的充放電循環次數提升了8倍。
當前,人們對鋰電池的最大的疑慮莫過于安全性和價格兩個因素了。在人們的普遍印象中鋰電池的安全風險高,且價格貴,這是影響目前鋰進鉛退的重要原因。
實際上,鋰電池的安全可靠性要比鉛酸電池更高一些,由于內部結構的不同,對于鉛酸電池在使用期間的某些安全風險,例如熱失控現象、腐蝕氣體排放、漏液等現象在鋰電池使用中是不會出現的。而且在安全監控管理上,鉛酸電池一般往往需要使用額外的單體電池監控系統來實現對每一塊鉛酸電池的充放電電流以及工作溫度等重要參數的實時監測。這需要在每一塊鉛酸電池上加裝傳感器和大量的布線工程來實現,對于大量使用鉛酸電池的數據中心來說,這是額外的一項工程負擔,且由此導致每一塊電池上平均增加數百至上千元的額外監控成本。反觀鋰電池系統,由于充放電管理方式的不同,所有鋰電池已經內置標配了BMS電池管理系統,再無需客戶額外采購,鋰電池的BMS系統就可在管理電池的充放電的同時又監控到鋰電池內每一個電池單元的各項參數,提高鋰電池的安全監控能力。這些電池的數據是有機會集成到UPS上，使UPS和鋰電池更好配合工作，提升整體的安全型性能。例如，伊頓的93PR600kW系統已經內置了目前主流的數據中心用鋰電池的BMS數據通訊能力，由UPS內部控制系統來處理鋰電池的管理信息數據，并根據數據變化情況來對電池的充放電進行相應的處理。與此同時，93PR的人機界面(包括UPS上額監控顯示屏幕、LED故障指示燈、智能監控通訊接口)可向現場管理人員提供預警信息，通知現場操作人員進行相應額操作處理，確保用戶負載、UPS、鋰電池系統安全可靠。
在投入市場應用初期,鋰電池的采購價格的確是非常高的,但隨著鋰電池應用的逐漸進展,設計生產技術的逐漸發展,鋰電池的價格和鉛酸電池的價格差距在逐漸的縮小,目前,從多個市場監測數據來看,同等儲能能力的鋰電池組與鉛酸電池的初次采購價格差異已控制在30%以內。若將電池的監控系統的采購安裝考慮在內,鉛酸電池系統的綜合采購價格已經沒有優勢可言了。若再考慮到整個生命周期內的電池系統的綜合采購、維護成本、鋰電池更長的使用壽命延長電池了更換周期、鋰電池系統由于工作溫度范圍寬廣而無需大量的冷卻資源以及日常維護保養成本的降低等一系列因素,數據顯示在同等應用情況的前提下,在應用6～7年,鋰電池系統的綜合使用成本已經開始明顯低于鉛酸電池系統了,在應用到10～12年,鋰電池的綜合成本已經接近鉛酸電池的一半了。這對商業數據中心用戶來說,是非?？捎^的了。
2 鋰電儲能UPS系統
對于數據中心用戶來說,鋰電池的應用雖然可以有效地降低用戶的綜合使用成本和減少有害重金屬的使用,但這種UPS系統還不是現代數據中心最為適合的方案。
UPS系統作為數據中心基礎設施中供電系統中最為核心的設備,它負責整個供電系統的調配。UPS儲能系統閑置容量及鋰電池方案的出現為能量的智能調度提供可能性。

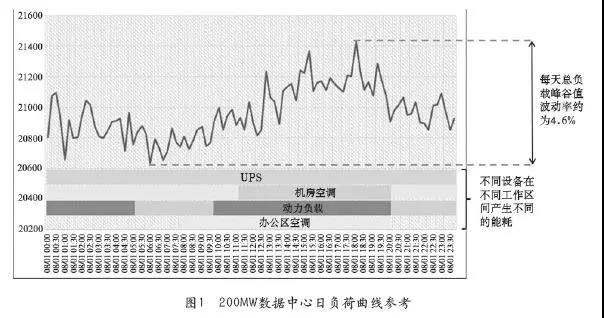

如圖1所示,由于數據應用有高峰期和低峰期之分,使得數據中心的電力使用情況就相應的有峰值和波谷之分。數據中心日常所支付的電費也由電度電費和基本電費兩部分組成:按用電時段分為峰時段、平時段及谷時段,乘以相應時段實際用電量可得電度電費;基本電費按電力用戶與供電公司簽訂的(合同)最大需量×基本電費單價所得數值收取費用。這就使得數據中心的大量電力消耗都發生在高電價時段。如何合理調節電力的使用量，盡量減少使用高電價的電力成為UPS系統幫助數據中心降低運營成本的一個重要方向，即通過UPS系統的智能電力調配達到電力應用的削峰填谷的目的。

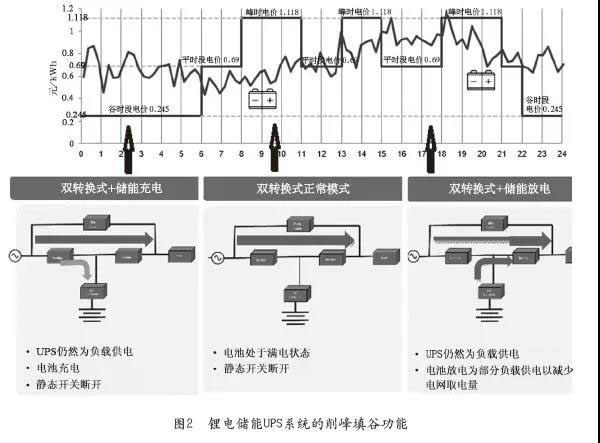

這就要求UPS系統對其整流器、充電器、直流母線系統的精確控制和監控能力。憑借著多項運算及控制處理專利技術,伊頓93PR600kW系統具備了這種智能電力調配功能,在鋰電儲能系統的應用基礎上,預留部分容量以應對在市電斷電期間仍然為重要負荷提供后備電源的前提下,在電價低時對鋰電池系統充電儲能;在電價高時精確控制市電供電與鋰電池放電電力的比例以平移高峰時段用電量,削峰填谷;在負荷高峰時段放電以避免用電量溢出。在同等的電力使用量的情況下,通過削峰填谷的智能電力調配來達到節約數據中心電費開支的目的(見圖2)。
3 鋰電儲能模塊化UPS系統
高性能模塊化UPS系統是現代數據中心UPS系統的必備條件。高性能UPS系統可以為數據中心提供可靠安全的電力保護,并且減少UPS設備自身的能耗,提升用戶的操作維護的便捷性。模塊化UPS架構的靈活性和一定的冗余/增容擴展能力。這些是大家有目共睹的。這里就不在贅述了。
憑借伊頓的多項知名專利技術和先進技術的引用,伊頓93PR 600kW系統的具有如下特性:
①采用三電平整流逆變技術和碳化硅混合型材料,達到優異的設計滿載雙轉換效率97.5%;
②具有極佳的低負載運行效率。伊頓的VMMS智能模塊休眠技術的使用,在20%低負載下的實際雙轉換效率可接近或達到97.5%;
③最大化的系統運行效率:采用伊頓的ESS交流直供技術,不同模式下轉換時間<4ms的前提下,低負載節能模式下最大系統效率可達99%;
④快速的故障處理及維護/維修能力,熱插拔模塊化結構,MTTR<5min在線維護不斷電,使得客戶自主快速故障處理成為可能。
4 結束語
綜上所述，適應新形勢下的新基建的電力保護系統必須具備優異的工作性能、靈活的模塊化結構、支持鋰電池儲能系統和智能的能量調配能力。
作者簡介
郭憙號,伊頓電能質量業務部關鍵電力解決方案事業部中國區產品經理。1997年加入美國愛克賽公司(Powerware),從事UPS產品技術引進及推廣工作；2004年隨著Powerware公司被伊頓公司收購加入伊頓電氣集團電能質量業務部。一直從事以UPS為核心的關鍵電力保護方案應用的市場研究。
