【研究背景】
鋰離子電池目前在便攜式電子設備方面取得了巨大的成功，并且也越來越多地用于大規模儲能領域。下一代電池技術，應當著眼于開發高能量和功率密度以及高安全性的金屬鋰負極。但金屬鋰會與常見的液態有機電解質持續反應，導致“死”鋰和枝晶的形成?；诰郗h(huán)氧乙烷（PEO）的聚合物型電解質已經取得商業化，并已在電動汽車中得到應用。但是其室溫下的離子電導率相當?shù)?，約為10-5至10-4 S cm-1（液態有機電解質約為10-3至10-2 S cm-1）。為了克服這些問題，將陰離子電荷固定到聚合物上是一種提高電導率的有效策略，這樣Li+離子遷移率接近1，但室溫下的離子電導率仍遠低于液態電解質的電導率，約為10-7至10-5 S cm-1。最近，一些作者報道了基于多嵌段共聚（亞芳基醚砜）和全氟磺酰亞胺鋰側鏈功能化的單離子導電聚合物電解質的合成和電化學表征。當摻雜親離子性嵌段的EC時，這種自支撐電解質膜在30℃時可提供約10-3 S cm-1的離子電導率。
【工作介紹】
近日，德國亥姆霍茲國家研究中心Dominic Bresser和Stefano Passerini等人基于多嵌段共聚（亞芳基醚砜）并結合“分子轉運體”（例如碳酸亞丙酯）的電解質設計了高能量密度鋰金屬電池，同時在其中首次使用了NCM811的正極。組裝的電池可以在20℃甚至0℃下穩定運行500次循環以上，在采用優化的充電模式后甚至不會出現明顯的容量衰減。相關研究成果以“High-energy lithium batteries based on single-ion conducting polymer electrolytes and Li[Ni0.8Co0.1Mn0.1]O2 cathodes”為題發表在國際知名期刊Nano Energy上。
【內容詳情】
一、SI10-05-70%PC電解質的表征

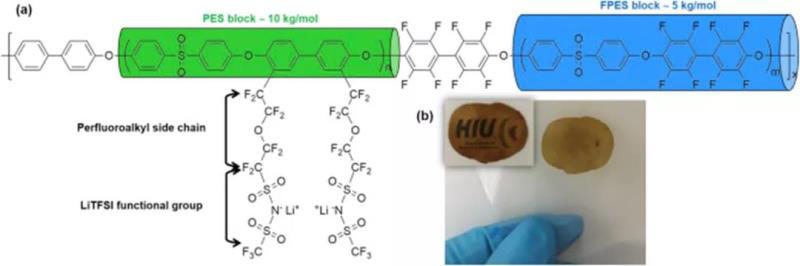

圖1：a）SI10-05離聚物的分子結構，親電性PES嵌段以綠色突出顯示，而親電性FPES嵌段以藍色突出顯示。b）在兩個聚酯薄膜之間壓制后，SI10-05-70％PC離聚物膜的照片。
如圖1a所示，由全氟化磺酰亞胺鋰功能的PES嵌段和FPES嵌段組成平均嵌段長度分別為10 kg mol-1和5 kg mol-1的SI10-05離聚物。圖1b顯示了用70 wt％的PC膨脹后，SI10-05-70％PC的典型半透明薄膜。對一塊SI10-05-70％PC進行重復拉伸，顯示出高彈性的機械性能。用PFG-NMR測定該膜的鋰遷移數為1。
二、SI10-05-70％PC電解質的理化和電化學性質

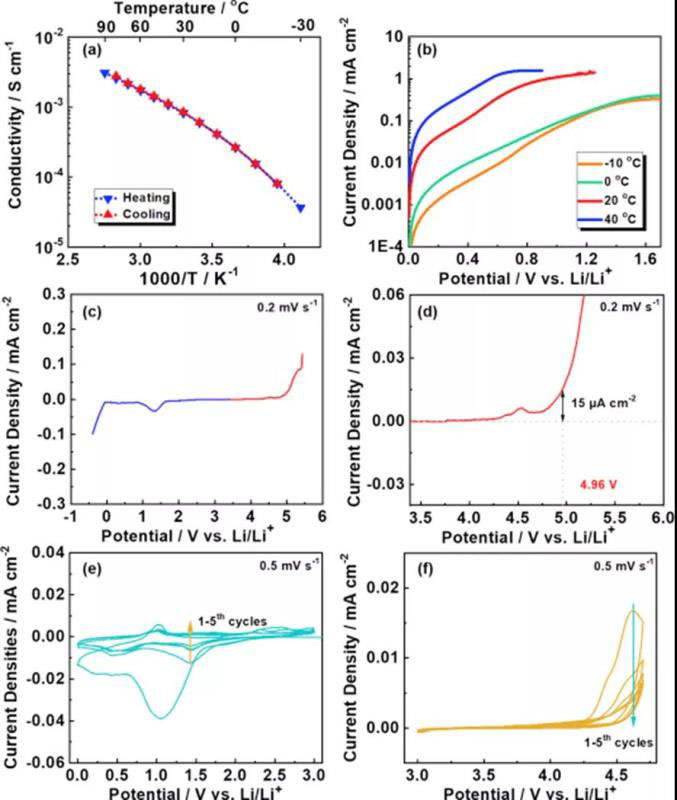

圖2：a）SI10-05-70％PC電解質的離子電導率隨溫度的變化。b）確定各種溫度下的極限電流密度。c）線性掃描伏安法確定電化學穩定性窗口。d）確定氧化穩定性。e，f）循環伏安法研究氧化還原過程。
SI10-05-70％PC電解質在-30℃–90℃溫度范圍內的離子電導率如圖2a所示。該圖符合典型的Vogel–Tammann–Fulcher（VTF）方程，這表明Li+陽離子的轉運與溶劑配位的轉運有關，這意味著PC溶劑分子充當了一種“分子轉運體”。各種溫度下的極限電流密度（j0）（圖2b）大大高于SI15-15-55％EC電解液體系，在0℃甚至-10℃時，極限電流密度仍然很高，這表明即使在相對較低的溫度下也具有良好的性能。通過循環伏安法在3.0 V–4.7 V的電壓范圍內進行進一步研究（圖2f），至4.5V時電流穩定地降低為0 mA cm-2，表明電極/電解質界面在循環時能夠保持穩定。
三、Li/NCM811全電池中SI10-05-70％PC電解質的電化學行為

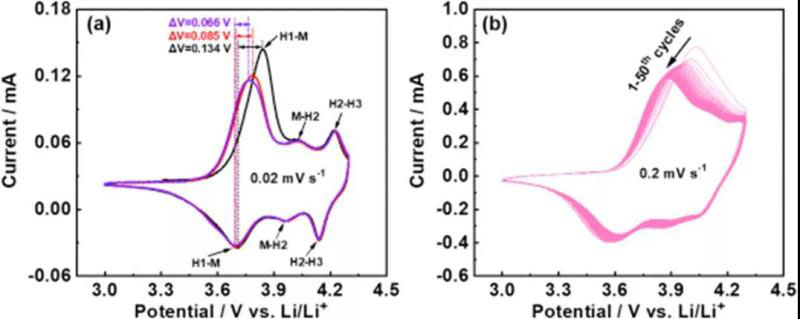

圖3：循環伏安法（電壓范圍在3.0 V至4.3V）。a）以0.02 mV s-1的掃描速率進行三個循環；b）50個連續的CV循環，掃描速率為0.2 mV s-1。
通過循環伏安法評估了Li / NCM811電池的電化學行為（圖3）。觀察到三個典型的氧化還原對，分別與六方和單斜（H1-M），單斜和六方（M-H2）以及六方和六方（H2-H3）相變有關。兩個高電壓對在循環時完全重疊，表明相關的相變具有很高的可逆性。關于第一個氧化還原對（與H1-M相變有關），陽極峰向較低電勢輕微移動，導致氧化還原峰間隔（ΔV）減小，值得一提的是，對于可逆的電子轉移反應，第三次循環中的ΔV接近理論值，這對于聚合物電解質電池而言是個巨大的突破。在隨后的步驟中，同一電池以較高掃描速率進行了50圈CV循環（圖3b）。在這樣相對較高的掃描速率下，第二和第三相變（即，M-H2和H2-H3）的氧化還原峰對很難區分。此外，還觀察到極化略有增加，這由較高的氧化還原峰間距所證明。然而，H1-M的氧化還原峰間距（ΔV）逐漸降低并在約25個循環后保持穩定。另外，在前三圈循環后，氧化還原峰強度幾乎保持不變，證實了發生的電化學反應良好的可逆性。
四、恒電流循環和倍率性能
在保持電壓范圍恒定的情況下，作者進一步評估了包含SI10-05-70％PC電解液的Li/NCM811電池在20℃和40℃下的倍率性能和恒流循環性能（圖4）。20℃下，在0.05C首圈充放電過程中，Li / NCM811電池的可逆放電容量為201 mAh g-1（圖4a），非常接近在0.1C下的可逆放電容量。40℃下，Li/SI10-05-70％PC/NCM811電池在0.05C循環得到更高的放電容量（圖4b），這可能是由于在升高的溫度下電極反應動力學增強。但是，由于在高溫下發生了不可逆的副反應，在20℃時的首圈庫侖效率比40℃時的高。從第一個循環就已經可以看出，增強的反應動力學對容量提升是有利的，但會降低庫侖效率（圖4a-c）。

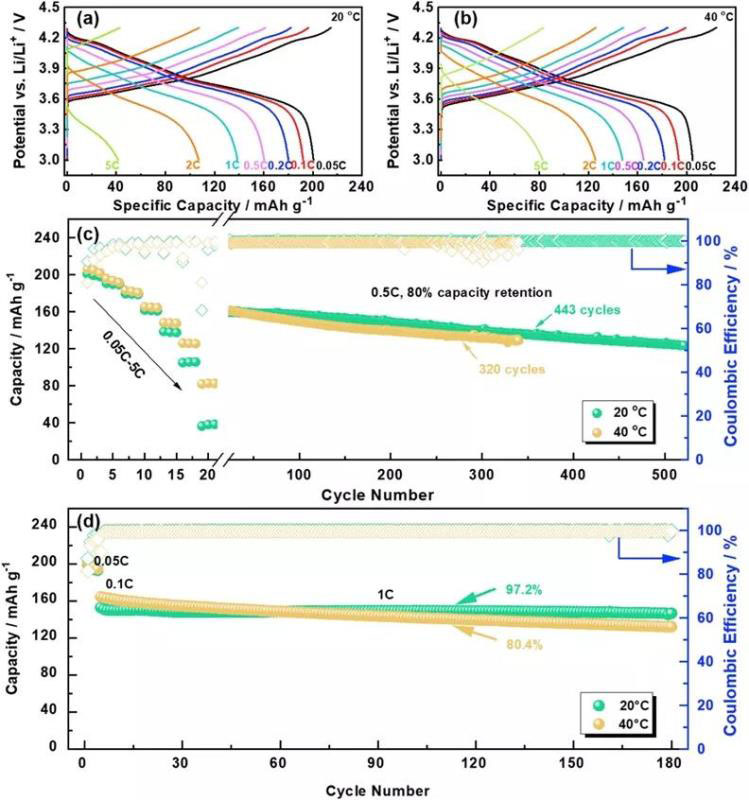

圖4. Li/SI10-05-70％PC/NCM811電池在20℃和40℃時的倍率能力測試和恒流循環。a）20℃和b）40℃下以不同的倍率選擇的放電/充電曲線;c）比較兩種溫度下的倍率能力（0.05C，0.1C，0.2C，0.5C，1C，2C和5C）和隨后在0.5C的長循環性能；d）比較20℃和40℃下1C恒電流循環性能（截止電壓設置為3.0-4.3V）。
五、循環時電極動力學的演變
為了研究這種衰減的原因，作者再次進行了相同的測試（即，在1C和20°C的恒流循環），并在選定圈數的放電和充電狀態下進行電化學阻抗譜（EIS）測量（圖5）。在放電狀態（圖5a）和充電狀態（圖5b）下，選定圈數的奈奎斯特圖在較高頻率下顯示出了一個半圓，作者將半圓指定為鋰金屬/電解質阻抗。在最初的10個循環中，該電阻項略有增加，可能是由于循環時鋰金屬表面的重組所致。然而，它在隨后的循環中持續下降并最終穩定，這表明聚合物基電解質和鋰金屬負極之間的界面非常穩定。在充電狀態下（圖5b），觀察到第二個半圓，可歸功于去鋰化狀態下NCM811電極上的電荷轉移電阻。這項阻抗在循環時增加，直到大約100個循環后才最終穩定。這些結果表明，進一步改善正極的界面穩定性是關鍵。

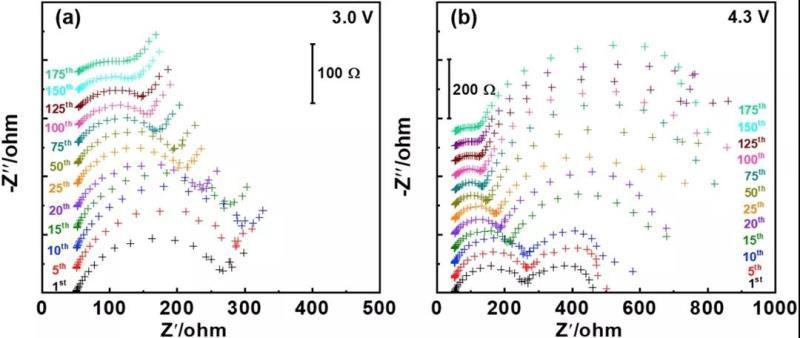

圖5.獲得的Li/SI10-05-70％PC/ NCM811全電池的EIS數據的奈奎斯特圖，在a）放電狀態（3.0 V）和b）充電的情況下，在1C和20℃循環了180個循環。
六、原始電極和循環電極的形態分析
該研究的主要目標之一是NCM811活性物質顆粒和多孔電極的浸潤。盡管NCM811活性材料，PVDF粘合劑和導電碳具有良好的分散性，且受到擠壓，但它們?nèi)匀恍纬闪丝祝▓D6a，b中的黃色圓圈表示）。通過優化后的SI10-05-70％PC電解質可以有效地填充這些孔，從而實現聚合物基電解質與NCM811活性材料顆粒之間的緊密接觸（圖6c-1）。圖6c顯示出了在剝離鋁集流體之后的正極底部，顯示出大量的聚合物基電解質，顯然這些聚合物電解質與鋁箔接觸并且均勻地包覆了NCM811顆粒。圖6l中的硫分布圖譜表明，離聚物在整個電極表面上分布均勻。
圖6. a，b）原始狀態下NCM811電極形態，c)包含SI10-05-70％PC電解質NCM811電極形態；d-f）剝?nèi)ヤX集電器后的NCM811電極的底層。g）循環后（頂層）NCM811電極的SEM顯微照片和h–l）EDX元素分布。
對于同一個電池，作者還設法回收了鋰金屬電極，并對原始鋰金屬電極和循環后的鋰金屬電極進行了SEM比較分析（圖7）。前者顯示出非常干凈和光滑的表面（圖7a，b），而后者較粗糙，但是不存在樹枝狀鋰沉積（圖7c，d）。這與EIS結果非常吻合，表明在經過一些初始表面重組后，離聚物基電解質和鋰金屬電極之間的界面穩定。
圖7. a，b）原始鋰金屬電極和c，d）循環鋰金屬電極在不同放大倍數下的比較SEM分析。
七、嚴苛條件下的倍率性能和長期循環性能的研究
為了研究充電模式對電化學性能的影響，作者在恒流（CC）的末尾添加了恒壓（CV）步驟，通常稱為CCCV循環。充電模式的這種變化在所有倍率下實現了更高的容量。在40℃下，相對較低的容量增加反映了當聚合物電解質中的動力學和Li +電導率已經較快且總體極化程度較低時，附加的恒壓步驟的影響相對較低。但是，對于隨后的0.5C的恒定電流循環，倍率能力的提高伴隨著較低的容量保持極限（圖8a）。

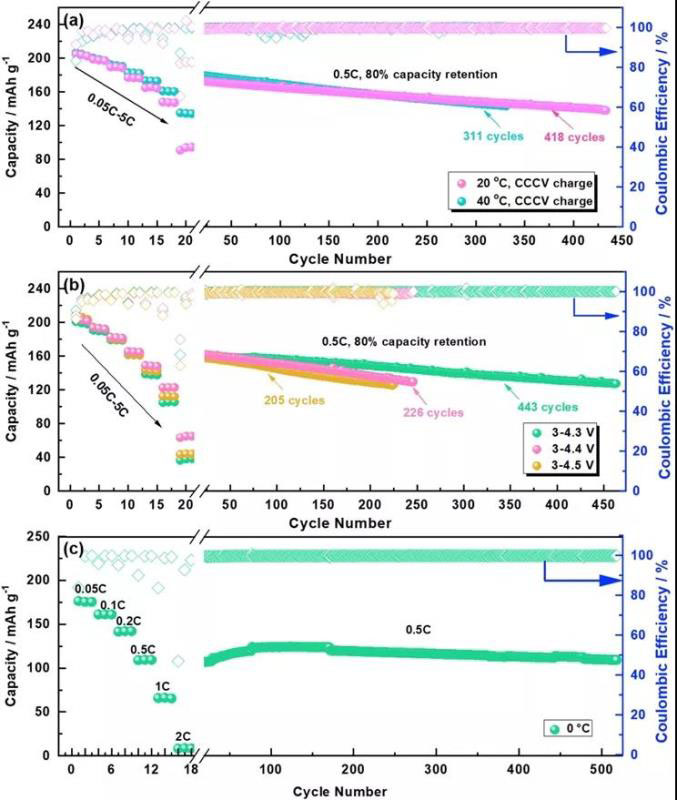

圖8. a）恒壓階躍對Li / SI10-05-70％PC / NMC811全電池倍率能力和長期恒流循環影響的比較。b）研究將上限電壓從4.3 V擴展到4.4V和4.5 V對Li / SI10-05-70％PC / NCM811全電池性能的影響。c）研究Li / SI10-05-70％PC / NCM811全電池在0℃下的性能。
克服由于極化增加而導致在倍率升高時容量降低的另一種方法是增加陽極截止電壓。在0.05C的第一個循環中，隨著截止電壓升高，容量增加；但是，首圈庫侖效率顯示出相反的趨勢。不過，后者的值仍高于40℃時的第一個周期（陽極截止電壓為4.3 V），因此這種升高的截止電壓對于容量的提升是有利的。當逐步提高倍率時，對于4.5V的陽極截止電壓，直到0.5C時，容量仍保持最高（圖8b）。在高倍率能力和長期循環穩定性這兩個目標之間顯然有一個最佳選擇，這是必須在電池管理系統中實現的，即更高的截止電壓和更高的充放電倍率下的CV階躍以及相對較低的倍率下較低的電壓截止值。值得注意的是，Li/SI10-05-70％PC / NCM811電池在0℃時也提供了相當高的比容量。隨后在0.5C下進行500次循環顯示出優異的長期循環穩定性，而沒有任何明顯的衰減。
【結論】
優化后的單離子導電多嵌段共聚物電解質SI10-05-70％PC，由于其高的離子電導率，極限電流密度，良好的脫鋰/鋰化動力學，對氧化還原的穩定性高以及對NCM811電極的成功滲透，使得這種下一代鋰電池電解質材料具有出色的電化學性能。正極/電解質界面在未來的研究中可能會進一步穩定化-特別是在高溫和高達4.5 V的陽極截止電壓方面-因此這些電池可提供卓越的倍率性能和長達500圈的長期循環穩定性，即使在20℃和0℃的溫度下，通過精心優化的充電模式也可以使其穩定運行。
Zhen Chen, Dominik Steinle, Huu-Dat Nguyen, Jae-Kwang Kim, Alexander Mayer, Junli Shi, Elie Paillard, CristinaIojoiu, Stefano Passerini, Dominic Bresser, High-energy lithium batteries based on single-ion conducting polymer electrolytes and Li[Ni0.8Co0.1Mn0.1]O2 cathodes, Nano Energy, 2020, DOI: 10.1016/j.nanoen.2020.105129
