壓縮空氣儲能（Compressed Air Energy Storage, CAES）是指在電網負荷低谷期將電能用于壓縮空氣，將空氣高壓密封在地上儲氣裝置或報廢礦井、沉降的海底儲氣罐、山洞、過期油氣井、新建儲氣井中，在電網負荷高峰期將壓縮空氣的物理能轉化成電能的儲能方式。壓縮空氣儲能具有規模大、成本低、儲能周期不受限制、壽命長等優點，能夠在實現電網削峰填谷、促進新能源高效消納、提升電力系統安全性和靈活性等方面發揮重要作用。
國外市場方面，自1949年科學家提出利用壓縮空氣儲能以來，國內外學者進行了大量的研究。世界上已有兩座大型傳統的壓縮空氣儲能電站投入運營，這兩座儲能電站的壓縮機組功率可達50MW以上規模。1978年，第一臺商業運行的壓縮空氣儲能機組Huntorf在德國誕生，1991年5月第二座電站McIntosh在美國阿拉巴馬州投入運行。
國內市場方面，2017年發改委辦公廳等四部門聯合制定了《貫徹落實<關于促進儲能技術與產業發展的指導意見>2019-2020年行動計劃》，全文于7月1日正式發布，提出了六大部分共16項具體措施。在先進儲能技術研發方面，要求重點推進大容量壓縮空氣儲能等重大先進技術項目建設，推動百兆瓦級壓縮空氣儲能項目實現驗證示范。關于國內壓縮空氣儲能項目的初步檢索發現，中國科學院工程熱物理研究所于2011年在北京中關村建成國際首套15kW超臨界壓縮空氣儲能示范系統；于2013年在河北廊坊建成國際首套1.5MW先進壓縮空氣儲能示范系統，系統效率為52.1%；于2016年在貴州畢節建成國際首套10MW先進壓縮空氣儲能示范系統，效率達60.2%，為全球壓縮空氣儲能系統最高效率。清華大學于2014年11月建成500kW的非補燃式壓縮空氣儲能發電示范電站，系統效率與國外大型補燃式儲能電站相當。葛洲壩中科儲能技術有限公司和中儲國能（北京）技術有限公司是目前國內最具實力的壓縮空氣儲能系統供應商。
由此可見，壓縮空氣儲能作為一種規?；锢韮δ?，由于其突出的技術優勢，在國家政策指引和支持下正處于蓬勃發展階段，前景廣闊。近期，北京合享智慧科技有限公司開展了壓縮空氣儲能領域全球專利檢索，希望通過專利角度幫助能源領域的從業者、管理者和決策者更好地了解壓縮空氣儲能的專利布局和技術發展趨勢?，F將報告主要內容摘錄如下：
一、檢索范圍及邊界條件
圍繞壓縮空氣儲能領域主要技術主題對全球專利進行檢索。截止至2020年6月29日，按該檢索條件檢索并進行申請?zhí)柡喜⒑髾z出專利15680件。本報告對這15680件專利進行發明人與申請/權利歸屬機構的相關分析。
二、檢索結果分析
1、重要相關專利信息

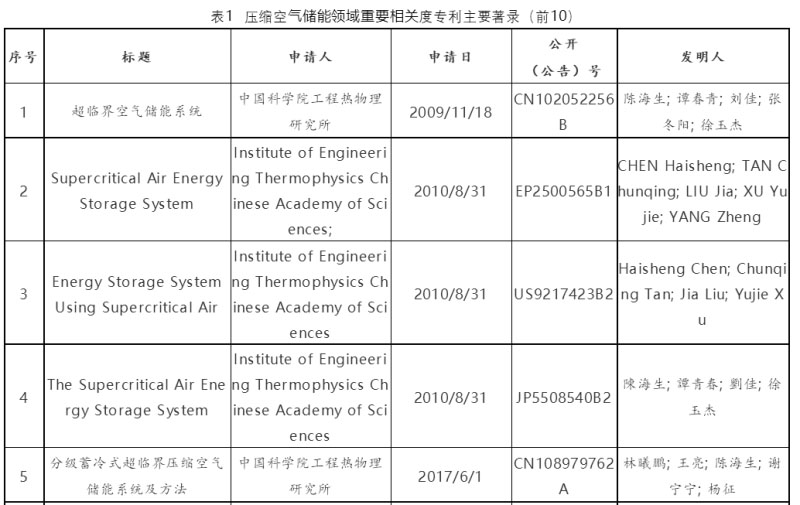

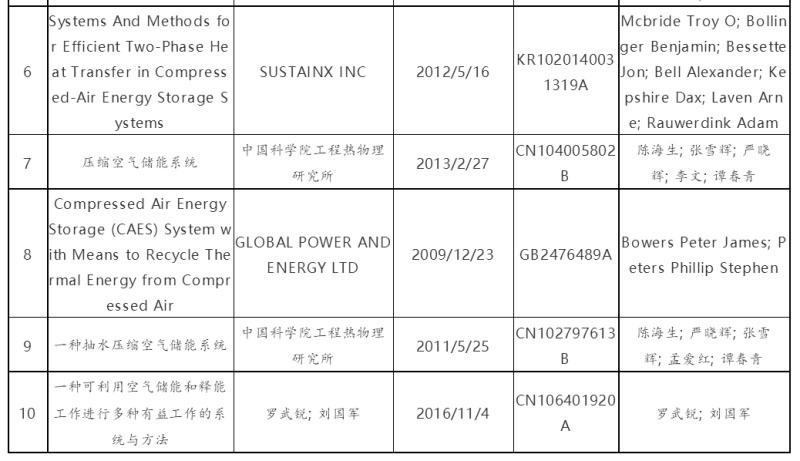

根據檢索結果，按照檢索相關度及專利價值度綜合排序，列出壓縮空氣儲能領域前10件重要相關度的專利著錄信息。
2、壓縮空氣儲能領域申請人分析
壓縮空氣儲能領域排名前20位的申請人如下所示。其中，中國科學院工程熱物理研究所申請量最高，以170件專利位居排名榜首，為壓縮空氣儲能領域的申請主力；國家電網有限公司以143件專利位居第二。排名前兩位的申請人為第一梯隊，專利數量明顯超過排名并列第三位的華北電力大學及西安交通大學（96件）。
圖1 壓縮空氣儲能領域主要申請人（前20）
3、壓縮空氣儲能領域發明人分析

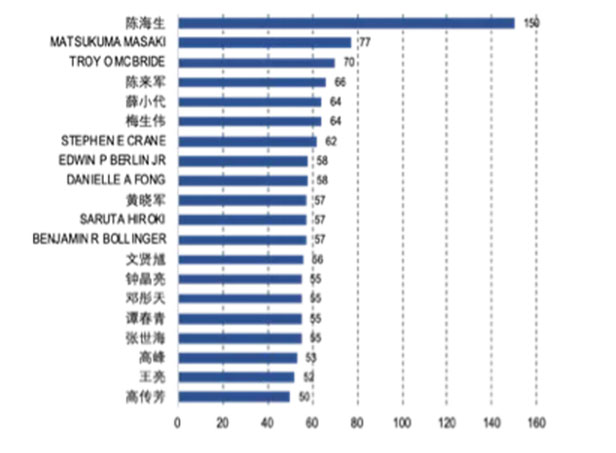

壓縮空氣儲能領域排名前20位的發明人如下所示。其中陳海生以150件專利量位居發明人榜首，并且顯著高于第二位發明人MATSUKUMA MASAKI（發明專利77件）及第三位發明人TROY O MCBRIDE（發明專利70件）的專利數量。
圖2 壓縮空氣儲能領域主要發明人（前20）
4、杰出發明人分析
基于統計出的壓縮空氣儲能領域排名前三位的發明人，對其在所屬機構的專利申請類型及技術組成做介紹。
統計分析得出，排名第一的發明人陳海生在中國科學院工程熱物理研究所發明的專利137件，其中實用新型專利52件（有效44件，失效8件），發明專利85件（有效34件，審中46件，失效5件），陳海生職務發明中的發明專利占比較高。排名第二的發明人MATSUKUMA MASAKI發明的全部77件專利均為發明專利，且均在KOBE STEEL LTD公司完成。排名第三位的發明人TROY O MCBRIDE在SUSTAINX INC完成48件專利，全部是發明專利，其中有38件為失效狀態，5件為有效狀態，5件為審中狀態。

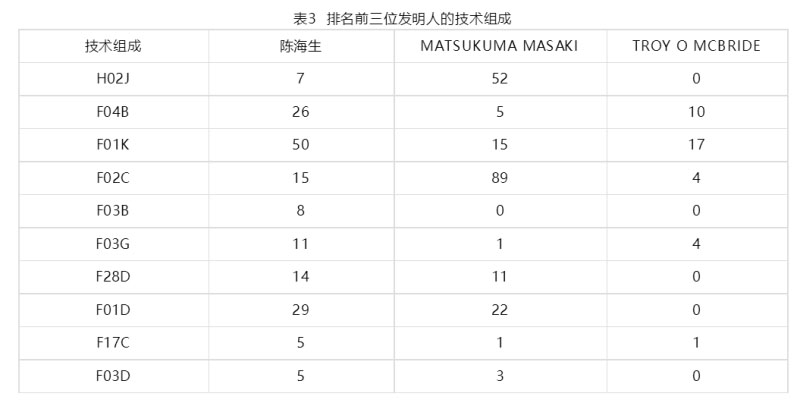

統計排名前三位發明人的技術組成情況：陳海生在F01K（蒸汽機裝置、貯汽器、不包含在其他類目中的發動機裝置、應用特殊工作流體或循環的發動機）技術分支上的發明專利量相對于其他分支最高，為50件；在F01D（非變容式機器或發動機，如汽輪機）及F04B（液體變容式機械；泵）技術分支上申請量相對較高，分別為29件及26件。陳海生在F01K、F01D及F04B等技術分支上均有一定的研究，研究范圍較廣。MATSUKUMA MASAKI在F02C（燃氣輪機裝置；噴氣推進裝置的空氣進氣道；空氣助燃的噴氣推進裝置燃料供給的控制）技術分支上發明量較高，為89件，說明在此技術分支上研究的較深入。TROY O MCBRIDE在F01K（蒸汽機裝置；貯汽器；不包含在其他類目中的發動機裝置；應用特殊工作流體或循環的發動機）上發明量較高，為17件。
三、結論
在壓縮空氣儲能領域，中國科學院工程熱物理研究所以170件專利位居排名榜首，具有明顯的知識產權優勢，為壓縮空氣儲能領域的申請主力。陳海生以150件專利量位居發明人榜首，其在中國科學院工程熱物理研究所完成的職務發明專利為137件。
壓縮空氣儲能領域的重要核心專利“超臨界空氣儲能系統”（CN2009102252523）是該領域的重要基礎專利和高價值專利。以該專利為核心的專利集群，保護范圍涉及超臨界壓縮空氣儲能系統工藝流程、多級寬負荷壓縮機、大容量緊湊式蓄冷（熱）/換熱器、多級高負荷膨脹機等關鍵領域，建立了系統的專利保護體系。以該專利為優先權（CN2009102370290）的PCT國際申請，已進入美國、歐洲、日本等國家和地區，并獲得專利權，基本完成了對世界主要發達國家和地區的覆蓋，在全球范圍內形成了有效的保護。發明人陳海生在壓縮空氣儲能基礎研究和技術研發方面均體現出極佳的優勢，是國際上壓縮空氣儲能領域的杰出發明人和技術引領者。
