中國儲能網訊：2020年7月25-26日，由中國化學與物理電源行業協會儲能應用分會聯合江蘇省電機工程學會可再生能源專委會、國網江蘇省電力公司電力科學研究院、國網江蘇綜合能源服務有限公司、中國能源建設集團江蘇省電力設計院有限公司等單位共同主辦的“第四屆全國電網側暨用戶側儲能技術應用高層研討會”在南京召開。
26日上午，煙臺創為新能源科技有限公司姜崇鵬在會上分享了主題報告《鋰離子電池儲能電站消防系統多級防護技術研究》，以下為整理后的演講速記：
姜崇鵬： 尊敬的各位領導和來賓，大家好！我來自煙臺創為新能源科技股份有限公司，我今天做的報告是《鋰離子電池儲能電站消防系統多級防護技術研究》。
我的報告主要內容分為三個部分：儲能消防的現狀；多級防護設計；對多級防護設計的總結。
這是儲能消防現狀，國內外近期發生多起鋰離子電池火災事故，從這個火災事故我們可以看出儲能電站一旦發生熱事故，后果將會非常嚴重。
因此我們的目的是致力于不能讓儲能電站發生熱事故。
我們現在主要想到兩點：
第一點是我們的電池不會產生熱事故，目前從現在的狀態來看，這一點比較難，可能還有很長的路要走。
第二點是我們現在探測預警，早期發現早處理，避免熱事故情況的發生。
這是我們現在的法規狀況，昨天很多專家也提到了現在法規的發展現狀，還有重要性的內容。
目前，國標委從2018年到現在，發布了十?dāng)?shù)項儲能的法規，內容從電池單體、電池模塊、電池簇，再到系統設計等方面的。但是儲能作為一個新興的產業，而且發展非常迅速，目前這十?dāng)?shù)項標準并不能覆蓋所有的內容。
從目前的情況來看，許多儲能團體標準紛推出并立項，其中主要涉及到一些儲能的安全、系統安全配置等方面的內容。
從今年初到現在，已經發生了很多起電動汽車熱事故。國家也發布了一些強標，要求5分鐘的逃生時間。但是相對于儲能系統來說，電動汽車的容量小，相對損害性也小。一旦儲能電站發生熱事故的話，將會造成非常嚴重的損害，后果非常嚴重。
現在儲能的消防安全系統，目前越來越不能適應于儲能安全發展的需求，我們總結了主要有以下幾點：
一、探測部分
目前傳統的消防安全，主要采用的是典型的感煙和典型的感溫探測器，探測量比較單一，只有等到煙霧和溫度彌漫到整個艙室以后，才能起到預警作用。再加上儲能系統的散熱系統內部空氣流動，導致典型的感煙探測器也無法精確定位故障，這也為我們排查問題造成了很大的困難。
二、火災抑制部分
目前傳統的方式就是淹沒式方式，淹沒式方式，滅火藥劑無法作用于發生熱失控的電池箱內部，就是不能起到定向噴放的作用。
三、聯動部分
目前傳統的消防是作為獨立的系統，無法與儲能系統進行相互聯動。
正是基于以上問題，為了儲能更加安全可靠運行，創為提出了多級防護的設計。
下面給大家介紹一下多級防護設計：
多級防護主要包含兩個方面的內容，一方面是探測，另一方面是消防。
探測，采用的是鋰離子電池專用熱失控探測器，可對漏液、熱失控、火災進行早期的探測，并將這些數據通過CAN、以太網主線上傳到我們的主機，對這些數據進行分析，并把分析的結果傳輸給儲能系統。
這里重點提一下漏液，漏液是我們在電動汽車領域已經實現了實際案例有幾百起，這說明電池漏液也是一個不容忽視的問題。因此，對電池箱早期的預警探測非常重要。
消防，我們的消防主要是針對消防區進行了定向劃分，其目的就是確保滅火藥劑最大限度定向滅火。
這是多級防護防護區的劃分，主要分為：第一級是電池箱內部防護；第二級是電池簇防護；第三級是電池室空間防護，第四級是外部消防。其中電池箱內部防護、電池簇防護和電池室空間空間，前三級主要防護的是熱失控早期的火災和電器內火災。外部消防主要是儲能系統最后一道防線，目的就是為了防止火災擴大化和蔓延。
簡單介紹一下每一級防護，電池箱內部防護，是我們推薦使用的探測預警的一個最小的單元。我們把探測器安裝到每一個電池箱內部，探測器會把電池箱的各種數據上傳到我們的主機，主機會對這些信息進行分析處理，掌握整個電池箱的運行情況。
我們會對這些數據進行縱向橫向的處理，橫向就是不同的電池箱內的數據進行對比，縱向就是同一電池箱的一個歷史數據的對比，這些大量數據的積累，也為我們以后電池診斷提供了大量數據的幫助。
第二個點，就是消防，消防采用的是內置式或者是管網式，其目的就是做到點對點防護。也就是當發生熱失控的時候，我們能把滅火藥劑定向集中地噴放到發生熱失控的電池箱內部，將滅火藥劑的功效發揮到最大，以起到抑制火災的目的。
基于以上兩點，電池箱這一級的防護就有這幾個優勢：一是電池箱內熱事故熱失控預警；二是通過CAN通訊或者其他方式的通訊，與儲能系統形成聯動；三是內置式或者管網式的滅火，形成了一個點對點的防護，就是定向噴放。
第二級是電池簇防護，電池簇防護其實與電池箱的防護類似，就是在每一個簇內同樣會有一個探測器，會把探測器內的數據上傳到我們的主機，我們的主機會對這些數據進行縱向和橫向的分析，以掌握整個簇內的運行情況。
在消防的部分，我們會在簇的頂端有滅火藥劑或者是管網的接口，消防水或者是其他的滅火藥劑通過這個管路輸送到簇內。
第三級是電池室空間的防護，電池室空間防護采用的還是傳統的消防方式，就是不增加部分可燃氣體和聯動控制?？扇細怏w就是一氧化碳、氫氣以及其他的煙霧、VOC復合氣體，還有溫度。聯動就是我們的消防主機留有很多的接口，各種通訊接口，可以與儲能系統進行聯動。滅火方式采用的是傳統的方式進行滅火。
這是我們電池室空間防護的幾種方式，一是懸掛式；二是柜式；三是管網式。
第四級是外部消防，外部消防設計了一個標準接口，在緊急情況下可以接入消防車或者消防栓，快速地將消防水輸送到起火的部位。外部消防是儲能消防最后一道防線，其目的就是為了防止火災蔓延和擴大化，將火災損失降到最低。
這就是鋰電池儲能電站消防系統的構架示意圖，中間部分是消防主機，左邊部分就是聯動部分，下方是用戶開關，上方是聲光報警器，右下方就是多級防護最重要的兩項內容，探測和消防。
其中探測又分為電池箱內部探測、電池簇探測、電池室空間探測，我們會把這些探測到的大量數據上傳到我們的主機，我們的主機會對這些數據進行分析和判斷，并把這些處理結果傳送給儲能系統，儲能系統會根據這些結果做下一步的工作。
例如，當探測器發出一級告警的時候，說明電池箱內部存在隱患，需要引起儲能系統或者維護人員的警惕。當發出二級告警的時候，說明這個隱患已經擴大了，現在非常嚴重，必須立即采取行動，去現場排查和處理。當發出三級告警的時候，這時候滅火系統已經啟動了，我們會把數據上傳，并要求儲能系統進行相應的聯動，例如PCS斷電或者簇的接觸器斷開等等。
我們多級防護防護的目的就是以防為主，以消輔之，消防結合的一個策略。
目前多級防護能夠做到以下幾點：
一是精準的探測預警，精準故障定位。因為我們把探測器安裝到每一個電池箱內部，當電池箱內部發生故障的時候，我們能夠精確地定位到是哪個電池箱發出的預警警告。
二是大量數據，這些大量數據的累計也為我們后期電池診斷功能的實現，提供了一個數據上的支持。
三是消防方面，我們采用的是點對點的防護。就是將滅火藥劑定向噴放到發生熱失控的電池箱內部，以起到火災的抑制作用。

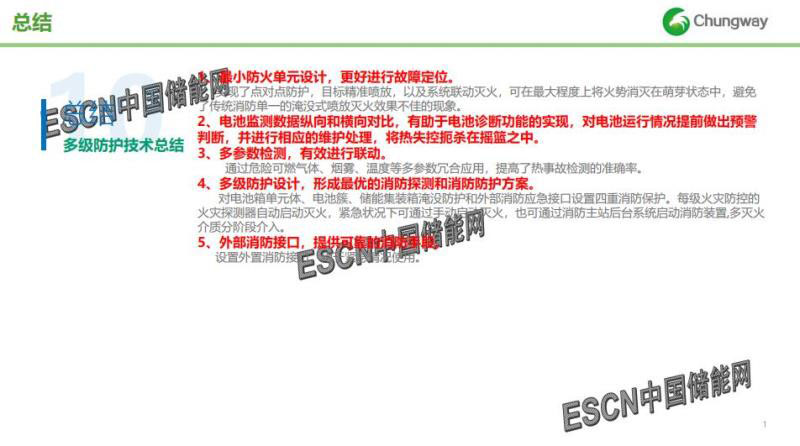

接下來對我們的多級防護做一個小小的總結：
1、最小防火單元設計，更好進行故障定位。
實現了點對點防護，目標精準噴放，以及系統聯動滅火，可在最大程度上將火勢消滅在萌芽狀態中，避免了傳統消防單一的淹沒式噴放滅火效果不佳的現象。
2、電池監測數據縱向和橫向?qū)Ρ?，有助于電池診斷功能的實現，對電池運行情況提前做出預警判斷，并進行相應的維護處理，將熱失控扼殺在搖籃之中。
3、多參數檢測，有效進行聯動。
通過可燃氣體、煙霧、溫度等多參數冗合應用，提高了熱事故檢測的準確率。
4、多級防護設計，形成最優的消防探測和消防防護方案。
對電池箱單元體、電池簇、儲能集裝箱淹沒防護和外部消防應急接口設置四重消防保護。每級火災防控的火災探測器自動啟動滅火，緊急狀況下可以通過手動啟動滅火，也可通過消防主站后臺系統啟動消防裝置,多滅火介質分階段介入。
5、外部消防接口，提供可靠的消防手段。
這是我們消防的一些案例，感謝大家的聆聽，謝謝！
