為有力推進我國氫能產業高質量發展，中國石化于2020年7月24日邀請國內氫能領域頂級院士、專家舉行“結構氫產業，謀劃氫未來”氫能發展戰略研討會。
本次研討會對氫能發展現有問題把脈問診，為氫能未來發展獻言獻智，將為推進中國石化構建“一基兩翼三新”發展格局、打造世界領先潔凈能源化工公司和促進我國氫能產業科學發展、健康發展、高質量發展提供咨詢、把握方向。
國家電投集團氫能首席專家柴茂榮在會上做了主題演講，內容如下：
演講實錄
謝謝馬總的介紹，也謝謝各位專家今天有時間來讓我有這個機會介紹我們氫能源燃料電池開發情況，以及我這30多年來做的一些工作。
我今天的報告主要分成三個部分：第一，氫能的總體情況，這部分各位院士都說的比較多，所以我就簡單跳過去；第二部分，燃料電池的技術進展，就是國內外的進展；第三部分，國家電投主要做了哪些工作。
下面我先介紹一下氫能的總體情況。
國家電投是一個能源企業，所以從我們公司角度來講，我們覺得發展氫能重要意義是保障我們國家的能源安全。

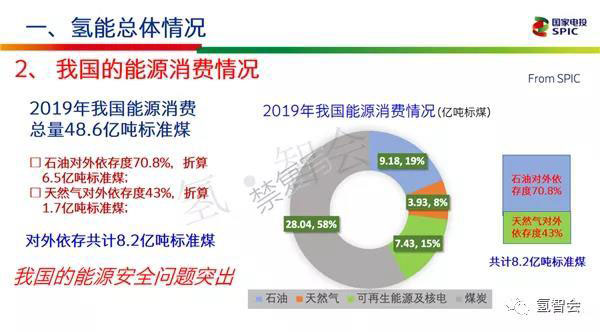

第一方面釋放無碳一次能源，促進能源體系清潔低碳化；第二替代油氣，降低油氣進口依存度；第三，優化能源終端體系，確保能源供應自主高效。所以我們開發目標首先是自主化，打通整個產業鏈的自主化；第二是多樣化；第三是低碳，就是用清潔能源制氫；第四，分散，因?yàn)闅渥鳛閮δ軕?yīng)用可以把電變成氫儲存，比如分布式能源這些方面；第五，智慧化，把能源有效利用率提高。我國能源消費的情況，從這個圖可以看出，我們國家去年整個銷售量煤大概占58%，油大概是占了9%左右，還有天然氣、其他的。
我們國家石油整個對外依存度70.8%，天然氣對外依存度43%，合計大概8.2億噸標準煤是進口的。所以我們整個國家的能源安全問題是非常突出的，因?yàn)槿绻澜缯麄€環境變化，我們沒有能源整個國家安全就會受到威脅。
能不能用可再生能源替代進口的石油和天然氣？現在可再生能源年風能大概12%左右，太陽能15%左右的年增長率，當然有的年份高一點，有的年份低一點。按照這個來算8.2億噸標準煤的依存度如果全部用風能和太陽能的增量來算，到2035年左右大概可以完全替代我們的進口油氣。
但是這里面存在著問題，可再生能源非常不穩定，比如太陽能是白天有晚上沒有，風能是有風就有，沒有風就沒有，所以非常不穩定，需要儲能。如果能源可以穩定供應大概需要30%左右的儲能，而不是10%。國家能源局提出來可再生能源10%，我們現在棄掉了不少。所以30%左右就是需要15000億千瓦時的電或者其他方式配套解決。

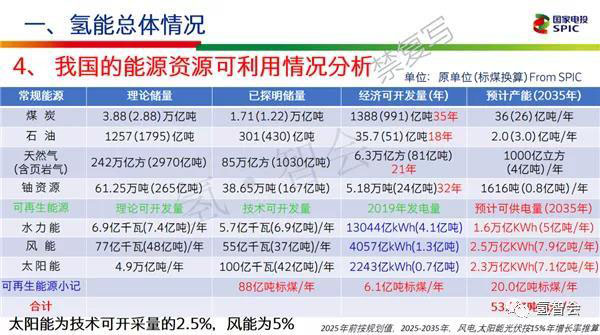

還有一個我們國家能源可利用情況進行了分析。水、風、太陽能儲量，如果我們把太陽能代替進口油氣，太陽能整個可開采量大概2.5%左右，風能大概是5%左右，這兩個量是完全可以達到我們的要求的，我們國家風能大概77億千瓦，相當于74.8億噸標準煤。太陽能一年大概4.9萬億噸標準煤的量，我們?nèi)绻每稍偕茉矗瑢ξ覀儹h(huán)境負荷也是沒有什么影響的。
剛才我們談到，如果利用可再生能源來替代進口油氣的話，需要5000GWh余量，我們國家動力電池2015年大概100，也就是要增長50倍，因?yàn)槠囈惨玫絻δ?，其他也要用到鋰電池。但是如果用氫氣儲能?5000度大概是5000萬噸左右的氫氣，我們國家一年年產氫就兩千萬噸左右，用氫氣儲能就是現有規模2.5倍，無論是制還是儲還是有希望的，所以我們認為用氫氣儲能還是靠譜的。
所以我們認為未來清潔能源的體系一個是電氫體系，我們認為可再生能源一部分用來直接供到電網然后工業、民用、交通、航天、船舶等其他應用；另外一方面把它作為電解氫儲存起來輸?shù)焦芫W(wǎng)，或者是回電或者氫氣直接使用，所以我們認為終端能源主要是電氫熱的三種形式，電氫為主。電氫必須要在源端分離，因?yàn)榻K端分離很多人會有意見，既然發出來電，為什么要把它變成氫。但是如果在源端來講，可再生能源本身上不了網，把這部分變成氫氣或者可再生能源直接通過高壓輸電網輸?shù)浆F(xiàn)地用氫氣儲存起來，缺電時候再用，這還是比較可靠的用法。
所以我們認為氫能是21世紀終極能源，我們就是通過太陽光把水變成了能源，水通過電解變成氫和氧，氫和氧通過燃料電池等發電又變回了水，得到了電。整個過程是完全零排放，完全是可以循環的過程。從人類社會發展情況來看，煤炭到石油、天然氣、氫是從高碳到低碳到零碳，從固態到液態到氣態的過程，這是社會發展的規律，所以我們認為低碳社會是一個社會的必然選擇。從能源革命來講也是一樣的，第一次、第二次能源革命帶來了整個蒸汽機和內燃機的革命，產生了電。到第三次能源革命我們認為氫應該是占有一個很大的角色，一方面是走向電氣化社會的過程；第二方面，燃料電池、鋰電池整個屬于直流電，因?yàn)槲覀兊碾娔X也好、LED燈也好，還有一些數據中心也好現在用的都是直流電，所以認為氫能可以代替整個能源的儲存結構。
能源里面制、儲、運、用四個方面，剛才很多院士也說了，我們認為這四個是非常關鍵的環節。其中最重要的是兩條，一個是制氫，一個是用氫，制氫這塊我們還是40年代的技術，用氫燃料電池還是上個世紀90年代開始的技術，所以這兩方面是我們現在要重點開發的。圖中打圈的是國家電投在做的，燃料電池、加氫站、電解水，還有氫安全，我們要保證絕對安全的情況下能源整個發展才能鋪開。
簡單把第一章小結一下。
經測算我國的能源稟賦理論上可實現2035年完全擺脫對進口油氣依賴的能源戰略目標。能源安全提升的策略，一是能源結構的轉型，提高終端用電比例。二是提高存量和增量的能源效率，提高能源使用的集約化水平。這個就是說氫能在這里面就會占到很大的作用。第三，加快能源結構調整，大力發展清潔能源基地，優化能源供給結構。圍繞電能替代，大力發展氫能、儲能，進一步提高能效，保障我們國家的能源安全。
第二章國內外燃料電池的進展情況。
燃料電池從1839年開始發明到現在大概經過了180年的歷史，大概到1958年為止燃料電池一直是沒有起到應用的，1958年開始航天飛機上開始首先使用了燃料電池，到八十年代初燃料電池開始用于固定式發電，用氫氣來發電。90年代才開始車載使用，固體高分子電池最大的特點是低溫，第二功率密度高，這兩個方面決定了可以車載使用。但是從第一臺車1993年到現在為止一共是27年，剛才歐陽院士也說了，這個發展速度是相當慢的。但是我們也看到它的整個進步，燃料電池整個來說雖然慢，但是整個的成本、鉑金使用量到安全性、可靠性都有了很大的提高。

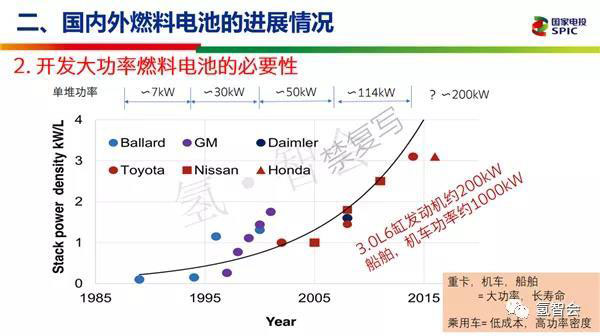

我們認為開發大功率燃料電池的必要性。原來的燃料電池主要是功率密度低，造成整個成本比較高。而從95年到現在整個的功率大概是從最初的單堆7千瓦到后來Daimler出現114千瓦，整個增加了30倍左右。大功率的燃料電池為什么需要？因?yàn)槲覀冎乐乜?、機車、船舶功率需求都是300千瓦到1000千瓦以上，乘用車至少2.0升大概也需要100千瓦，如果100千瓦電堆做不出來的話，必須要靠鋰電池提速還是有一定的問題的。
現在最新的燃料電池大概103千瓦，它的體積大致相當于本田V6發動機的體積，但是功率只有一半。所以我們認為燃料電池功率密度還需要提高一倍，才能和現有的車輛來競爭。
這個是NEDO燃料電池電堆開發路線圖，從70年代到現在，他估計2040年每升達到9千瓦左右，和內燃機的整個體積差不多了。第二條線，從左上往下走的線是一個鉑金的使用量和整個成本下降的曲線，也就是說從90年代到2020年這30年整個燃料電池白金的使用量下降了200倍左右，整個成本也是下降了差不多100倍。所以我們認為大家做燃料電池還是比較努力的，和鋰電池沒法比，但是燃料電池雖然慢一點還是努力不少。我們國家現在也能做到100千瓦左右了，這個還是有希望的。但是我們需要知道燃料電池現在還是比較偏貴，主要的原因第一質子膜比較貴的，第二鉑金比較貴，所以我們需要大量降低鉑金，因?yàn)殂K金的量世界上資源有限，一年大概300噸左右，如果我們能開發出低鉑或者無鉑的話，開發到一輛車5克左右，我們的量就夠了，我認為這個還是有希望的。

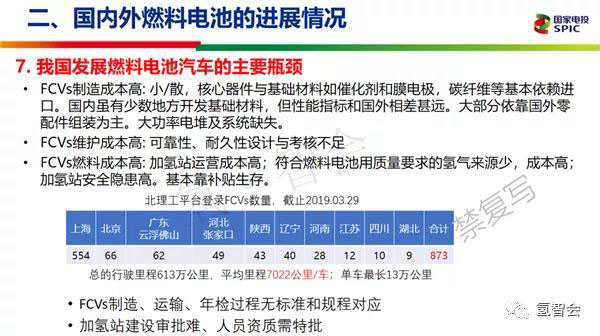

燃料電池主要的瓶頸，我們主要是成本高。燃料電池公司也很多，大家都很小、很散，核心器件與基礎材料如催化劑和膜電極、碳纖維等基本依賴進口。國內雖然少數地方開發基礎材料，但了性能和指標和國外差距還是比較大的，大部分依靠國外零配件組裝為主，大功率電堆及系統缺失。FCVs維護成本，可靠性、耐久性設計與考核不足。燃料的成本高，主要是我們加氫站不多，還有最主要的問題就是我們的氫還是單軸（音），希望中石化、中石油這些企業我們聯合起來把氫和天然氣一樣從?；防锩鎰冸x出來作為燃料來使用。
第三部分，講一下我們公司的一些重點業務情況。
國家電投集團是大型能源央企，總資產1.18萬億，是全球五百強企業，我們大概排300位左右?？傃b機容量1.56億千瓦，按國家來排我們是第七。清潔能源占比51%，光伏發電世界第一，風能發電世界第四，核電站3座。其中烏蘭察布600萬千瓦的風機和300萬千瓦的太陽能光伏，未來可以給北京送210-250億度清潔電/年，占北京用電量1/4，這就是我們?yōu)楸本┪邓{(lán)藍天做的一個布局。
國家電投氫能公司的戰略定位：1、集團公司氫能技術研發與制造一體化平臺；2、集團公司氫能領域高端人才集聚基地；3、集團公司市場化改改革先行者；4、氫能技術引領者。因?yàn)槲覀儑译娡稓淠芄究赡苁茄肫罄锩娴谝粋€二級企業。
國家電投整個氫能產業布局是兩條線，一條是能源線，也就是說利用我們公司豐富的可再生能源制氫，然后建立氫的網絡，這部分可能將來需要和張總這邊，中石油、中石化這些都要建立長期的戰略合作；第二是產品線，因?yàn)閯偛盼艺f了，如果說我們最后的應用端打不通的話，我們前面的能源線就不通了，所以我們認為我們是通過技術研發進行燃料電池整個全產業鏈，從材料到產品整個研發，最后進行一些示范應用，比如說和汽車企業、儲能企業還有其他企業進行合作，因?yàn)槲覀兪悄茉囱肫螅覀儾粫燔?，但是我們會和一些汽車企業合作。

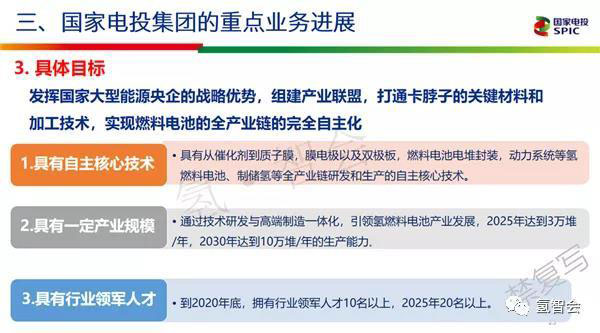

我們具體的目標是發揮國家大型能源央企的戰略優勢，組建產業聯盟，打通卡脖子的關鍵材料和加工技術，實現燃料電池全產業鏈的完全自主化。我們產業里面所有的材料都要打通。
1、具有自主的核心技術。我們現在目前具備從催化劑到質子膜、膜電極到雙極板、燃料電池電堆封裝，到動力系統等氫燃料電池、制儲氫等全產業鏈研發和生產的自主核心技術；
2、我們已經具有了一定的產業規模。在2025年我們計劃達到三萬堆/年，2030年達到10萬堆/年的生產能力。
3、具有行業領軍人才。我們目前全球品的行業領軍人才大概10名左右，到2025年要達到20名左右，除此之外我們現在全部研發人員200多名，博士占60%左右，我們整個團隊知識化水平還是比較高的。
我們的整個產業布局，北京主要是研發總部，完成關鍵技術和核心材料的中試生產。一個是關鍵設備、部件材料的檢驗檢測和實驗驗證。氫能技術的推廣應用這方面的一些規劃。
寧波主要是總裝技術中試，高精尖產品制造。武漢主要是一些核心零部件的生產，包括一些產業的推廣，這里面主要和東風的合作。下一步我們還會在國內其他的城市進行布局，比如天津、廣州這些地方再進一步布局，集團公司搞氫能好幾家，除了我們其他也在布局。
接下來講一下我們開展了哪些工作。

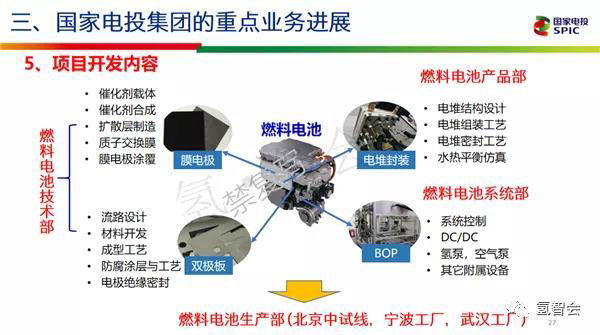

燃料電池里面如果把它分拆一下大概有十幾項關鍵技術，我們包括催化劑載體到催化劑的合成，擴散層制造到質子交換膜、膜電極涂覆，還有雙極板，我們利用原來搞核電的一些材料加工技術，包括流路設計、材料開發、成型、防腐涂層與工藝、電極絕緣密封，這個屬于燃料電池技術部。燃料電池產品部主要是電堆結構設計、電堆組裝工藝、電堆密封工藝、水熱平衡仿真。燃料電池系統部，包括系統控制、DC/DC、氫泵、空氣泵、其它附屬設備。還有燃料電池生產部，主要北京中試線、寧波工廠、武漢工廠還有制氫儲氫部。

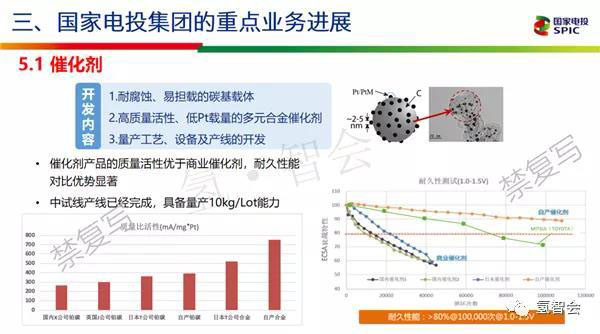

這是我們開發的一個催化劑，我們開發的催化劑主要剛才我說的，一個是高質量活性、低鉑載量為主要目標。我們現在生產的鉑碳可以達到400毫安/毫克鉑金左右，大概是國內兩倍左右。合金催化劑目前可以達到750-780。而DOE2020年的指標只有450mA/mg-Pt。
這個是耐久性能，1.0-1.5伏，模擬開關我們可以做到40萬次，10萬次時候我們衰減只有10%左右。
我們主要工作在兩方面做的，我們可以做到整個催化劑鉑金顆粒在2.0-2.1，而且基本上在這個里面。第二是耐久性主要是通過載體的碳也好或者經過改性以后，耐久性有了很大的提高，我們目前中試線已經完成，具備了每批大概10公斤左右的生產能力。
這個是高分子質子膜，整個膜電極在低加濕或者無加濕，常溫下要有導電性，不是越薄越好，因?yàn)樽霰∫院髲?qiáng)度會有影響，我們在樹脂上做文章，在常溫就有導電性。圖上右邊的黑線是我們向市場上買的戈?duì)柕哪?，紅線是我們自己做的。這里面我們?nèi)苊浶赃€在做改良，爭取技術上有些突破。
擴散層也是我們自己做的，我們擴散層基本上超過了市場上買的擴散層的水平，紅的和藍的都是我們自己做的擴散層，同一個膜電極做的實驗比較，在大電流下它的排水量要好得多，整個性能會好。
這個是膜電極，中間的藍線是我們產線上下來的，最大可以達到1400左右，我們?nèi)绻b成堆會稍微有點下來，但是整個性能來講還是可以的，單片性能可以達到3000毫安每平方厘米。紅線這條是我們現在做的合金的催化劑，目前來講還沒有應用到商業上去，目前基本上達到3500毫安每平方厘米，這時候工藝可以達到每平方厘米1.8瓦。因?yàn)槲椰F(xiàn)在剛剛開始做這方面的一些工作，合金催化劑還沒有做太多工作，如果做多了估計每平方厘米兩瓦還是有希望的，因?yàn)楝F(xiàn)在差的不多。
這是我們整個雙極板，主要是考察基材的溶出率，因?yàn)槿剂想姵乩锩嬷v了很多，很多人說不銹鋼雙極板能耐多少，指的是雙極板本身的，我們要考慮整個質子膜，也就是基材的溶出率是關鍵的因素，我們自己做的可以達到0.3個ppm，不銹鋼加上涂層9.66，是它的1/30，我們認為我們自己研發的鈦板加涂層可以滿足我們長時間耐久需要。
這是我們整個產線，從沖壓、清洗、組焊、表面處理到生產追溯系統，目前已經完成了兩千余組組件下線，整個雙極板的產線完成的比較早，將來年產可以達到40-60萬片左右的中試線。
這是我們整個電堆，目前整個來講在無加濕下可以啟動，室溫可以啟動。我們3.0千瓦每升含裝板，我認為這個電堆我們可以拿得出手?，F(xiàn)在還有一些耐久沒做完，爭取9月底前完成整個電堆開發試運行。右邊是我們寧波的一條全自動的組裝線，目前可能也是全球比較先進的一條組裝線，豐田還有手動組裝，我們?nèi)慷际菣C(jī)器組裝完畢，下線了，這個產線最后有七個工人就夠了，一年生產五千個堆左右。
這是我們整個電堆7月份下線的，我們用生產線上所有的材料組裝的堆，公司領導覺得我們還有一些其他工作沒準備好，要9月份再發表，所以這篇希望大家不要外傳，公司不讓發表。
測試活化，我們測試環境如圖所示，我們已經具備了100瓦、500瓦、1千瓦、2千瓦、6千瓦、60千瓦還有120和150千瓦的整個測試系統。
這是我們整個輔助系統的開發，主要水冷堆和空冷堆兩部分。水冷堆目前主要是大巴用的，乘用車還需要和汽車廠配合開發。無人機是為了冬奧會，垂直起降10千瓦還有30千瓦，主要是為了冬奧會開幕式攝影、拍照用的。
燃料電池整個中試線的計劃，2018年開始組裝，2019年中試的設備到位，到今年10月份整個規?；慨a(chǎn)，到智能化量產整個設備的調試、完成，我們就可以往市場上賣了。
系列化產品除了汽車還有航空、電源，這個主要是空冷堆，還有機車，這是大功率的，將來可能350千瓦，還有離網發電，我們大概30千瓦左右的電堆，整個來講覆蓋了天上、地上還有水上、發電的過程。

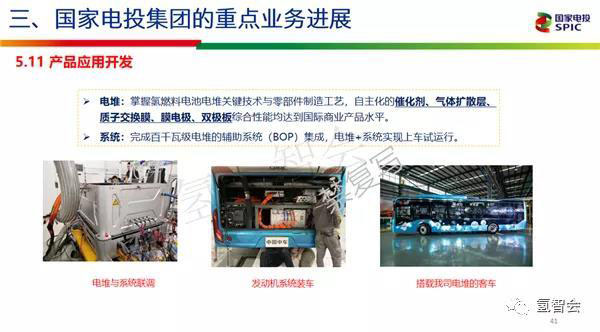

我們的應用開發，今年1月份已經在寧波第一臺裝載我們電堆的大巴下線，現在正在進行一些耐久性的測試，爭取今年年內拿到這個公告。這是我們?nèi)剂想姵仉姵卮蟀蛙嚨那榫啊?
除了這個以外還有應用的安全課題，主要是針對燃料電池的系統風險評估，包括電堆失效、反極、質子交換膜失效、動力不足、冷卻系統異常、發電系統失控、溫度異常、壓力異常、氫氣泄漏、燃爆危險、熱危險、機械危險、電氣危險、電磁兼容危險、廢物處置危險、環境危險，我們都進行了建模和安全評估測算。
這是我們PEM水電解制氫的課題，我們發電企業如果不做制氫對我們來說整個鏈就沒走通。剛才衣老師已經說了很多了，我就不說了，但是我們整個不是在實驗室里面，我們今年年內要做出來，我們目前做的催化劑達到1.79-1.9伏，在2安培每平方米的水平，和衣院士的大連化物所發表的指標比我們這個要差一點，我們PEM制氫課題組才成立一年，取得這個成績也是相當不容易的。這是我們從國外引進的另外一位高層次人才負責的項目。
我就說這么多，謝謝大家！
