基于長時間尺度的園區綜合能源系統隨機規劃
趙瑾1，雍靜1，郇嘉嘉2，余夢澤3，王曉靜1，曾誠玉4
（1. 重慶大學 輸配電裝備及系統安全與新技術國家重點實驗室；2. 廣東電網發展研究院有限責任公司；3. 廣東電網有限責任公司電網規劃研究中心；4. 湖南大學 電氣與信息工程學院）
1、研究背景
目前，已有的綜合能源系統規劃模型在考慮系統的運行情況時從短時間尺度（小時、日）角度出發對系統的運行情況進行預測模擬，但由于規劃的目標一般為長期性的（如年等值投資運行成本、年碳排放量等），從長時間尺度（年）預測短時間尺度（小時、日）風光出力及負荷需求，不確定因素多而復雜，存在很大預測誤差，因而模擬的系統日運行情況往往與實際情況也相差較大。另外，能源設備能否充分利用直接關系到投資效益，但在已有的規劃方法中，能源設備全生命周期的利用率難以衡量。
2、整體研究思路及創新點
為解決上述問題，本文提出一種計及風、光、荷不確定性的園區綜合能源系統長時間尺度規劃方法，建立風機、光伏年利用小時數的隨機模型以及冷、熱、電負荷年需求量的隨機分布模型，采用設備的年利用小時數作為衡量設備全壽命周期利用率的指標，以計及儲能效益的綜合能源系統年化投資運行費用最小為目標，建立園區綜合能源系統容量?jī)?yōu)化配置隨機規劃模型，并探討了不同置信度水平下的配置結果。
3、風、光、荷隨機分布模型
根據風光荷特性，分別利用威布爾分布、貝塔分布和正態分布擬合風機的年利用小時數、光伏的年利用小時數以及園區的年冷熱電負荷需求。
4、園區綜合能源系統隨機規劃模型
4.1、目標函數

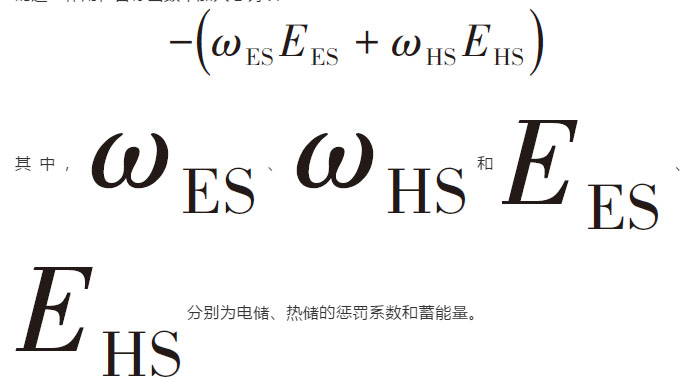

本文以計及儲能效益的系統整體年投資運行成本最小為目標函數，其中包含設備投資年化成本、系統年運行成本、系統設備年化殘值。在綜合能源系統中，儲能的主要作用是在時間尺度上轉移能量，即在用能低谷期存儲能量，在用能高峰期將所儲能量釋放。為鼓勵儲能的這一作用，目標函數中加入懲罰項：
4.2、模型約束
模型的約束條件包括：能量供需約束、設備容量約束、設備工作特性約束以及設備年利用小時數約束。
特別地，針對電儲能設備，考慮到頻繁充放對其壽命的影響，本文設定每天滿充放循環次數不超過2次，滿充、滿放時間按2 h計算，即年單充/單放利用小時數不超過1460 h。設定蓄熱設備每天循環放熱次數不超過3次，滿充、滿放時間按2 h計算，即年單充/單放利用小時數不超過2190 h。
同時，系統與上級能網的交互有購能、售能2種模式，則2種模式下的購售能利用小時數之和需小于等于8760 h。
4.3、園區綜合能源系統配置優化機會約束模型

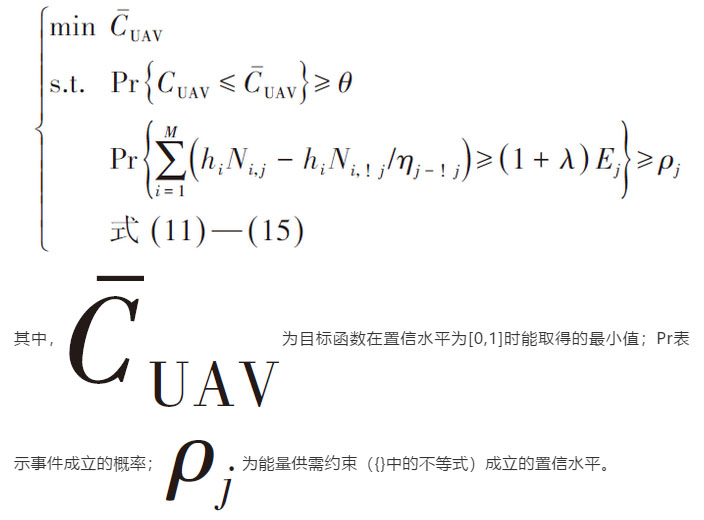

由于上述模型的目標函數和約束條件中都存在隨機變量，因此采用機會約束規劃（CCP）處理模型的約束條件和目標函數中含有隨機變量的數學問題，則上述模型可轉化為：
5、模型求解
5.1、模型簡化
能量供需約束針對電量，約束條件包含風光機組的年利用小時數、年用電量，比較復雜，而針對熱量和冷量，約束條件只包含年熱負荷需求量/年冷負荷需求量單個隨機變量。為方便求解，將其轉化成相應的確定性等價類。
5.2、模型求解
上述模型本質上為混合非線性隨機規劃問題，本文基于蒙特卡洛模擬的方法，在MATLAB平臺上采用YALMIP+KNITRO工具求解該隨機約束模型。
6、算例分析
針對某園區綜合能源系統，為便于分析，模型中的機會約束條件取相同的置信度，并分別計算置信度取0.8、0.85、0.9、0.95、1時的配置情況（如表1所示）。整體上，相較于光伏，風機被選擇的情況更為樂觀，這是因?yàn)樵搮^(qū)域具備良好的風環境以及風機的單位容量建設成本比光伏更低。由于CHP機組可完全代替熱泵和燃?xì)忮仩t的作用，且其能源利用效率更高，因此在置信度為0.85~1的4種場景下都有配置CHP而未配置熱泵和燃?xì)忮仩t。同時，CHP機組具有良好的產熱條件，使系統在冷機的配置上更傾向于選擇以熱制冷的溴化鋰吸收式制冷機。

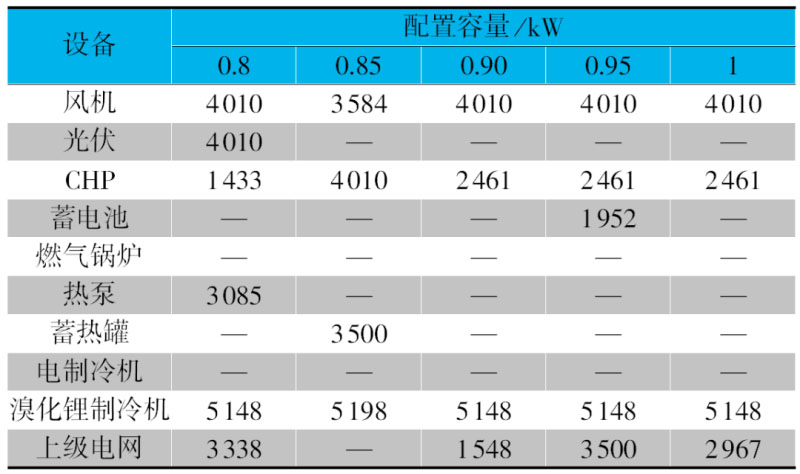

表1 不同置信度水平下設備配置情況
5種置信度水平下被選設備的年利用小時數如表2所示。

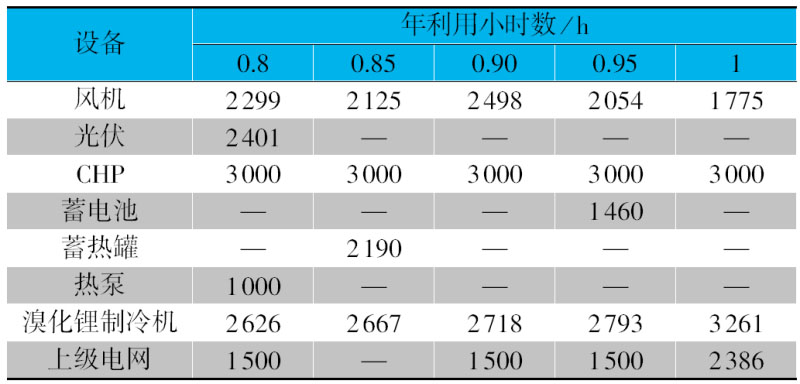

表2 不同置信度水平下設備年利用小時數
7、結論
為解決園區綜合能源系統規劃中短時間尺度負荷預測誤差過大的問題并且很好地約束能源設備全生命周期的利用率，本文提出了一種計及風、光、荷不確定性的長時間尺度的園區綜合能源系統隨機規劃模型。該模型采用設備年利用小時數作為設備整體利用率的約束，可在一定程度上保證綜合能源系統的能源設備全生命周期的利用率在投資者的可接受范圍內，同時該模型具有較高的魯棒性，為風、光、荷不確定性環境下園區綜合能源系統優化配置的理論提供了新的思路和方法。
作者簡介
趙 瑾，重慶大學電氣工程學院碩士研究生，研究方向?yàn)榫C合能源系統規劃與運行。
雍 靜，重慶大學電氣工程學院教授，博士生導師，研究方向?yàn)榕潆娤到y(tǒng)電能質量分析、低壓配電系統故障檢測、建筑物電氣安全、用戶多能源系統等。
郇嘉嘉，廣東電網發展研究院有限責任公司高級工程師，研究方向?yàn)榫C合能源規劃與運行。
