為響應國家電網號召，全力推進新型數字基礎設施建設，綜合能源事業部技術支持中心根據事業部業務和工作經驗針對5G基站應用場景提出綜合能源服務系統解決方案。
1. 概述
2018年12月，中央經濟工作會議在北京舉行，會議重新定義了基礎設施建設，把5G、人工智能工業互聯網、物聯網定義為“新型基礎設施建設”。2019年是5G規模部署的元年， “加強新一代信息基礎設施建設”被列為2019年政府工作報告。2020年3月，中共中央政治局常務委員會召開會議提出，加快5G網絡、數據中心等新型基礎設施建設進度?？傮w而言，中國5G商用提速，建設周期有望壓縮，預計2020年5G將全面覆蓋所有地級市城區，2020年新增建設的5G基站規模約為68萬站。
5G信息傳輸?shù)男蚀蠓奶嵘?，同時，傳輸?shù)木嚯x縮短，不同于4G基站，5G組網所需要的基站密度更高，在城市建設中，普遍存在選址難、布線難等問題，城市組網項目的周期更長，投資也更高。能耗方面，相比于4G基站，5G基站的能耗更高，密度更大，維護成本更高，其所面臨的難點和痛點均與供電供能息息相關：
（1） 轉供電方面：基站轉供電一直是困擾運營商和鐵塔公司的難題，也是電費高企的重要原因，僅靠運用上和鐵塔公司進行轉改直供電難度較大。
（2） 計量方面：基站運營無法精準計算各分路、分戶用電量及實時線損，電費失真，盜竊電、跑冒滴漏。
（3） 電費分攤：三大運營商不認可基站分攤電費，電費核對結算工作繁雜，管理成本增加。
（4） 電能管理：缺乏更專業的供能設備、遙信遙測遙控技術、蓄電池管理以及施工、運維、搶修等先進的電能管理技術和機制。
顯然，這些難點和痛點為電力企業參與5G建設，實現互利共贏提供了契機，技術層面體現了能源與信息的深度融合。
2. 5G+能源互聯網
能源互聯網信息采集和數據傳輸需要5G網絡高速的數據傳輸速率和低時延，以保證電網信息流的雙向傳輸；多元化的數據融合與信息展示平臺是數據匯聚點和能源互聯網信息加工后的展示，需要大數據技術對數據進行挖掘和分析，對數據處理結果有針對性地輸出和應用；能源互聯網的高級應用是對網上的各個單元提供服務和應用平臺，需要5G網絡提供相應的用戶體驗質量保障和安全保障。
5G通訊技術在無線技術和網絡技術方面的創新促進了5G與能源互聯網的深層次融合，解決了諸多工業領域中的快速信息轉換問題，利用5G的高速通訊解決綜合能源系統的高效組網問題，提升綜合能源服務的質量和效率，探索“5G+綜合能源”的應用場景，將是拓展5G應用的重要方面。
3. 5G基站綜合能源服務系統解決方案
3.1 5G基站共享
作為5G建設的核心難點：投入成本太高、建設周期長、信號覆蓋距離有限等問題，導致5G基站的建設將更為密集。根據工信部統計，與4G同規模的5G組網基站數將至少是4G基站的兩倍，巨大的投資成為運營商發展5G的巨大障礙，采用共享租賃基站的模式可有效解決5G基站發展建設的難點，并且可有效節約土地資源，符合國家發展利益。
整合電力系統現有變電站、供電所、開關站、配電室、鐵塔及中低壓線路電桿、電纜溝等基礎設施資源，盤活電網企業現有的閑置資源，實現運營商攜帶主設，基站一天安裝開通，助力5G基站建設提速。
基站共享的技術模式主要針對的是拉遠基站和小微基站。利用現有變電站、供電所、桿塔等資源建設拉遠基站，利用分支箱、充電樁等建設小微基站。
技術方案示例如下：
1）5G基站與變電站：南京聯通聯合南京供電公司在小營變電站內成功開通5G基站，是國內首次在變電站內建設5G基站，共享電力基礎設施部署5G基站，縮短了建設周期。
2）5G基站與輸電桿塔：南京供電公司聯合南京鐵塔公司利用輸電桿塔掛載5G基站。完成國內首次利用輸電桿塔掛載5G基站，在同一座單管塔上同時掛設移動4G、5G及電力無線專網天線；東莞實現110千伏鐵塔通信基站安裝，塔下建設通信機房，實現“共享鐵塔”。
3.2 5G基站用能托管
5G基站用能托管模式全面針對運營商在5G基站建設過程中的痛點和難點，為運營商提供基站電源建設配套、老基站轉改直工程改造、基站運維服務、基站儲能增值服務。提供更專業的供能設備、遙信遙測遙控技術、蓄電池管理以及施工、運維、搶修等先進的電能管理技術和機制。
1）基站電源建設配套：基于5G基站共享，承接運營商基站電源建設和配套，主要包括雙回路直供市電、光纖鋪設引入、智能交直流配電柜安裝、直流分路計量表計安裝和調試、完備的空調/動環/防雷以及5G基站的UPS安裝調試。同時，基于基站電源建設配套，開展分布式微網供能工程，引入太陽能光伏、分散式風電、儲能的綜合電源建設。

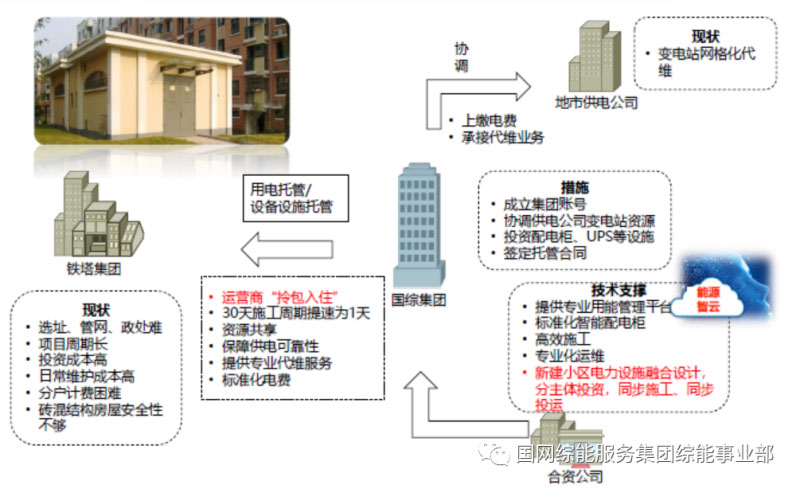

圖1 基站電源建設流程圖
2）轉改直工程改造：轉供電改直供電是降低運營商用電成本的關鍵環節。通過技術團隊開發專業的收費計費平臺和一體化智能箱體，形成技術軟硬件支撐，協調供電公司和鐵塔集團，建立電費托管合同，電費按約定統一結算。工程改造主要包括收費計費平臺服務、計費表計安裝及維護等。

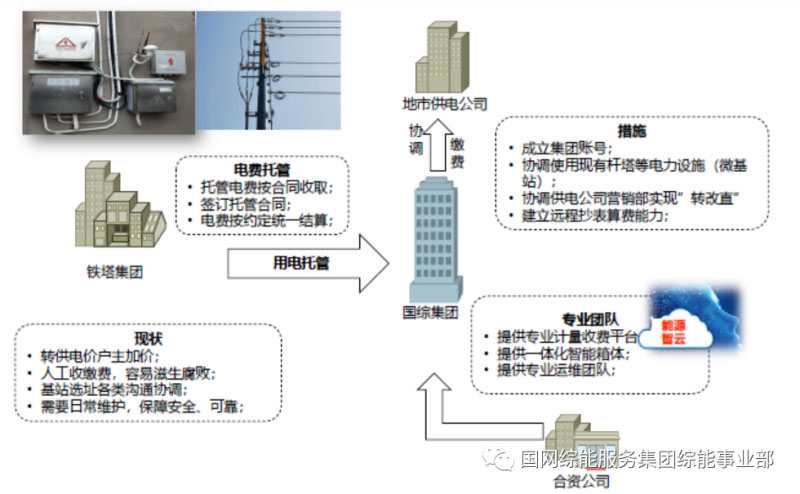

圖2 轉改直工程改造流程圖
3）基站運維托管：依托“能源智云”云平臺，支撐基站代維托管服務，提供分戶計量，為運營商提供電費結算收費管家式服務：
A-監測與計量
基站綜合監控以基站內供能設備和用能設備監控為主體，增加室內監控，更新基站監控中心監控軟件，全面監控基站內供能與用能信息，實現基站內電氣主接線，網絡監控、異常事件上報，運行參數顯示與設置，統計報表等供能。
基站異常事件主動上報能夠監測基站配電系統的電壓異常、電流異常、負荷超載、缺相、三相不平衡、溫度異常、煙感異常、視頻異常等遙測信號告警信息。
電費管理是以基站內供、用能設備分路實時監測與精準計量為前提，對基站電費進行全面管理，具有電價管理、營銷算費、收費管理、繳費查詢等供能。
竊電分析能夠依托云平臺基站電量大數據分析，發現用電異常，及時對疑似竊電基站進行預警，及時安排巡檢，避免電費損失。
B-離網供電方案
用于邊遠地區基站，需要可靠性較高但成本又合理的獨立供電系統，但柴油發電機運輸成本高，燃料的使用和柴油發電機的技術支持等維護費用較高，對環境的污染和破壞明顯，基于此，具有高可靠性的低成本風光柴蓄混合能源系統是實現偏遠地區基站正常使用的重要途徑。
C-節能優化
對基站機房的本體進行節能，如嚴格的氣密性、墻體屋頂節能、門窗節能；對精密空調進行節能調控，如加濕節能、除濕節能、運行節能調控；對機房環境節能，如環境溫度精準測量、環境溫度精準控制；氣流組織節能，如冷通道封閉、機柜布局、機柜布線、送回風系統等。
對機房開展降耗改造，采用熱管背板等技術開展精密空調節能改造，比傳統的制冷系統節能35%-40%。綜合能耗分析以基站監測與計量數據為基礎，通過大數據橫向、縱向分析基站能耗信息，為基站節能方案與優化方式提供數據基礎，同時為基站電能擴容和新能源接入規劃提供支撐。
4）基站儲能增值服務：通過基站智能鋰電錯峰，也可以實現節省用電支出。對于直供電站點，采用鋰電池儲能，讓站點錯峰運行。對于老基站的鉛酸電池根據情況提供改造服務。同時，依托“能源智云”平臺，建造儲能云平臺，與電網互動實現需求響應。

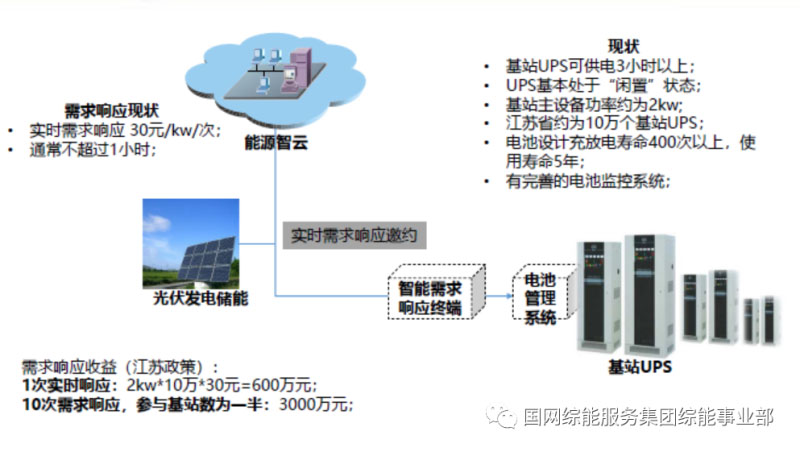

圖3 基站儲能增值服務流程圖
3.3 5G基站節能技術方案
3.3.1 5G宏基站綜合節能技術方案
5G宏基站節能整體解決方案以末端節能技術為基礎，利用自動控制技術、物聯網技術、網絡技術和遠程管理軟件技術，為客戶（用能單位）搭建“節能綜合管理與控制系統”，實現節約客戶原有的冷源（空調）耗電的目的，并且可以提高能耗管理水平。
方案的主要由軟件平臺、節能控制柜（含控制、傳輸、計量、存儲、反饋5大模塊）和末端替代冷源（智能新風機、基站熱管空調等）組成，系統架構可用圖3來表示：

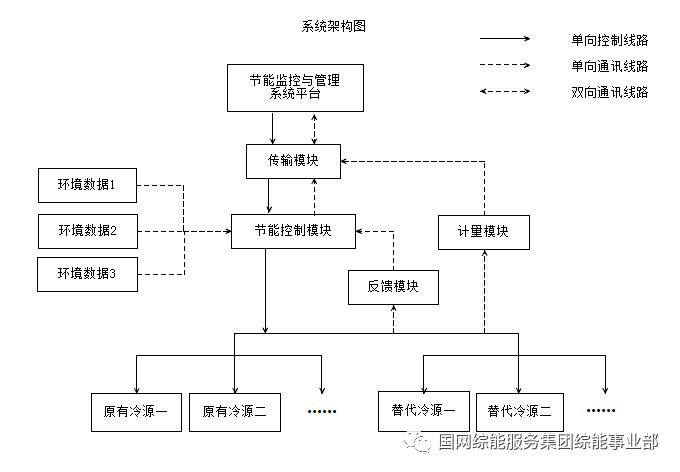

圖4 5G宏基站節能整體解決方案系統架構圖
方案包含的技術原理主要由以下幾部分構成：
（1）節能綜合管理與控制系統（軟件平臺）
利用物聯網技術、互聯網、通信技術將所有末端節能控制節點連接起來，實現：
? 實時的能耗數據及環境采集計量
? 耗電數據和節能數據統計與分析
? 節能策略批量遠程下發
? 節能狀態實時監控與告警
（2）節能控制柜
節能控制柜是每一個節能控制節點的核心設備，它包含了控制模塊、傳輸模塊、計量模塊和反饋模塊，通過自動控制技術將本地的冷源設備(包括空調機、新風機、熱管機等)進行聯動，根據本地實時的溫度、濕度等環境狀態，自動控制相關冷源設備的開關狀態。以新風機、熱管空調機組等設備作為替代冷源，減少原有冷源（空調）的運行時間，從而達到節能目標。計量模塊主要用于對節能控制節點的冷源設備能耗進行計量，而反饋模塊主要用于對冷源設備的運行狀態進行檢測。傳輸模塊（包括：有線和無線傳輸模式）是節能控制柜與中心服務器之間的通訊橋梁，它通過網絡與遠程的“節能綜合管理與控制系統”相連，實時上傳節能控制節點的能耗、環境、設備狀態等數據，并接受來自于控制系統的節能策略或其它控制命令。
（3）末端節能技術
在末端節能節點，主要采用新風技術（智能新風機）、熱管空調技術、板式換熱技術、蓄電池恒溫技術等，為空間提供低能耗的替代冷源，通過以上所述的“節能綜合管理與控制系統”與“節能控制柜”進行智能控制，以減少原有高能耗冷源（空調）的開啟時間，達到節能的目的。
3.3.2 5G拉遠/微基站節能技術方案
區別于5G基站的“廠房”綜合節能， 5G拉遠/微基站節能主要依靠先進的5G基站技術，一方面通過提高5G基站的輻射范圍，減少5G基站的建設數量，另一方面通過改進天線技術提升抗干擾能力、覆蓋范圍以及發射接收效率等，進一步降低能源消耗。技術模式或產品包括高效低耗射頻濾波器技術和多功能5G基站天線技術。
（1）高效低耗射頻濾波器技術
射頻濾波器是5G基站的核心部件，經過設計改良的陶瓷介質濾波器相比于傳統的金屬腔濾波器，在5G應用上的優勢十分明顯，陶瓷介質濾波器具備高效低能耗特點，具有高介電常數、高Q值、低損耗、體積小、重量輕、成本低、抗溫漂性能好等特點。
（2）多功能5G基站天線技術
由于單位空間內信息量的大幅增加，5G技術即使采用了大規模MIMO技術使單位比特的能源大幅下降，但是總的能源消耗依舊是較大幅增加。為了解決這個問題，目前，可采用先進立體天線技術應用到5G大規模MIMO天線中。
4. 小結
作為能源行業智能化升級的關鍵基礎設施，5G技術將滲透到能源行業生產、消費、銷售、服務等各個環節，推動研發、設計、營銷、服務等進一步數字化、智能化、協同化，實現能源領域全生命周期、線上線下、消費、生產全價值鏈的智能化管理。目前對于5G基站場景的解決方案實際應用偏少，如何打造5G基站綜合能源服務系統典型解決方案，落地成行業示范性項目，是接下來重點關注的方向點。
