摘 要： 地下儲氣庫容積大小是大規模壓縮空氣儲能（compressed air energy storage，CAES）電站規劃設計的基礎性參數之一。為準確確定與電站裝機容量相匹配的定容儲氣庫容積，在地下儲氣庫內壓縮空氣?的計算方法基礎上，推導了地下儲氣庫儲能效率計算公式，并提出了基于儲氣庫儲能效率、膨脹裝置效率和機組發電效率分析的儲氣庫容積確定方法。利用算例驗證了算法的正確性與合理性，在此基礎之上，定量分析了影響儲氣庫儲能效率和容積大小的主要因素。研究結果表明：儲能效率均隨充放氣循環次數的增加逐漸上升，上升趨勢在后期趨于平緩。儲氣庫泄漏量對儲能效率影響較大，泄漏量越大，儲能效率越低。總體上儲氣庫運行壓力差和密封層對流換熱系數越大，儲氣庫儲能效率越高，但運行壓力差達到一定數值后，提高運行壓力差對儲能效率的提高作用有限。儲能效率越高、運行壓力差越大，所需地下儲氣庫的容積越小。在機組設備能力允許的情況下，應優選運行壓力高、運行壓力差大的設備運行方案，以減少儲氣庫的建設費用。
關鍵詞： 壓氣儲能；地下儲氣庫；儲能效率；儲氣庫庫容
壓縮空氣儲能（compressed airenergy storage，CAES）是一種新型的大規模儲存電能的技術，它可以有效改善風力和太陽能發電的間歇性和不穩定性等的缺點，并具有效率高、占地面積小、運行方式靈活、投資和運行費用較少等優點。壓縮空氣儲能技術的工作原理是將電力轉化為機械能用于壓縮空氣，然后將壓縮后的高壓空氣儲存在儲氣設備中，在需要時候再將壓縮空氣釋放出來推動透平發電。儲氣設備可以是地面鋼罐，也可以是各種形式的地下洞穴。根據運行方式的不同，儲氣庫又可以分為等壓和等容兩種形式。等壓儲氣庫在整個運行期間內的壓力都保持不變；等容儲氣庫中的壓力在運行過程中隨運行狀態的不同而發生變化。等壓儲氣庫在運行過程中需要采取一定的輔助措施來保持壓力恒定，工藝相對復雜。在初始儲存壓力和體積相同的情況下，與等容儲氣庫相比，等壓儲氣庫系統的儲能效率更高，但是其工程布置靈活性相對較差。
無論是地面儲氣罐，還是地下儲氣庫，在壓氣儲能電站規劃和設計過程中，都需要根據電站裝機規模的大小準確地計算儲氣裝置的儲能能力和體積大小，從而達到預定設計功率指標。地下儲氣庫的儲能能力和效率計算過程相對復雜，其復雜性主要來自于CAES系統中儲氣庫洞室內部壓縮空氣的動態響應和圍巖的耦合熱傳效應的非恒定性及復雜性。此外，地下儲氣庫在運行過程中不可避免會產生一定程度的壓縮空氣泄漏現象，從而造成相應程度的儲能能量損失。因此，在評價儲氣庫儲能能力和確定儲氣庫容積時，需要考慮上述因素的影響。
儲氣庫內所蘊含的可以用于做功發電的能量可以用“?”來表示。近年來，以壓縮空氣作為儲能介質的?分析方法在壓氣儲能系統能效評估方面得到越來越多的關注。Kim等采用?分析方法系統分析了CAES系統的儲能特點，并對不同的CAES系統進行了比較；Garvey等主要從壓縮空氣壓力勢能角度研究了溶洞型儲氣庫的?儲存能力，但低估了溫度變化對?的影響；Osterle建立了CAES系統在絕熱條件下考慮溫度和壓力變化影響的?分析熱力學模型；He等提出了適應于鹽巖和硬巖洞穴儲氣庫的壓縮空氣總?的計算方法。上述地下儲氣庫?分析方法，均是基于壓縮空氣不產生泄漏的假定條件。實際上，對于地下儲氣庫來說，壓縮空氣氣體泄漏現象不可避免。因此，本文擬基于能量守恒定律，研究考慮氣體泄漏影響情況下CAES地下儲氣庫?分析方法及儲能效率計算方法，提出考慮儲能效率影響的儲氣庫容積確定方法，進而分析影響地下儲氣庫儲能效率及容積大小的主要因素，以期為壓氣儲能電站的規劃設計和運行參數確定提供理論依據。
1 ?計算模型
根據文獻可知，?為工質本身的熱力學狀態參數，只與初、終狀態有關，與中間的熱力學過程無關，單位質量理想氣體的?為
式中，B為儲氣庫充入氣體的?，J；m為洞室內氣體的質量，kg。
由于洞室內氣體的質量隨時間不斷變化，為了簡化計算，通常都把洞室內除初始?xì)怏w外的氣體質量表示為充放氣速率與時間的乘積，并且假定充放氣速率為常數。此外，由文獻[4]中計算壓縮空氣?的算法可知，單位時間內單位質量理想氣體的?保持不變。對于有壓縮空氣流入和流出的定容儲氣庫來說，單位時間內儲氣庫內壓縮空氣的?變化率為
氣體泄漏速率由洞室內氣體壓力及密封結構、圍巖結構的滲透性等共同決定，其量值的確定需要進行復雜的數學計算。本文假定在泄漏點氣體的流動為等熵流動，氣體泄漏率為常數，且氣體泄漏量與最終儲氣量成正比。則氣體平均泄漏率可表達為

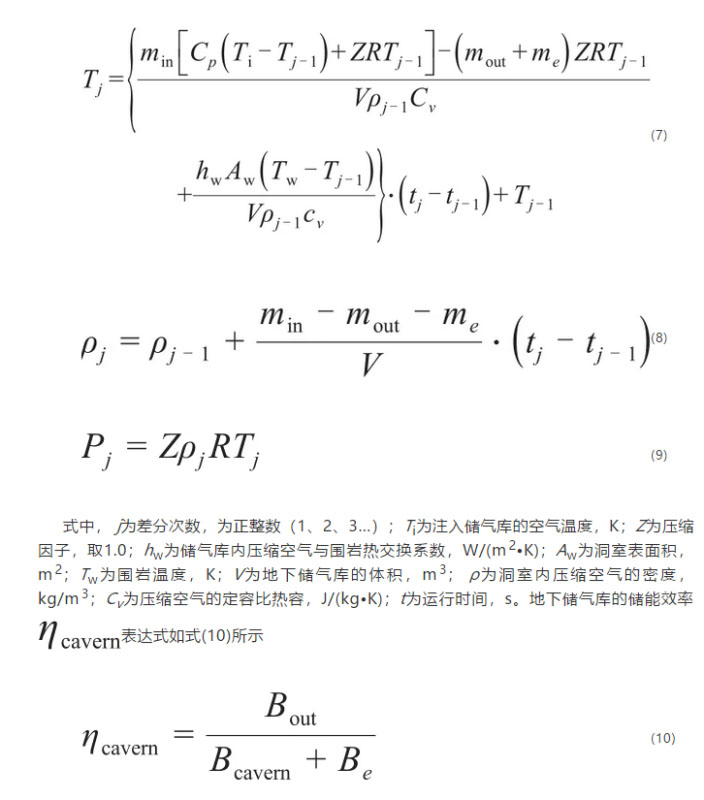

由式(6)不難看出壓縮空氣的?值主要是由溫度和壓力決定的，而溫度和壓力的計算可采用文獻[18]中的差分法計算。當儲氣庫內氣體發生泄漏時，由于泄漏點氣體的熱力學參數與儲氣庫內壓縮空氣一致， 故考慮氣體泄漏時的地下儲氣庫內壓縮空氣溫度、壓力求解方程如下

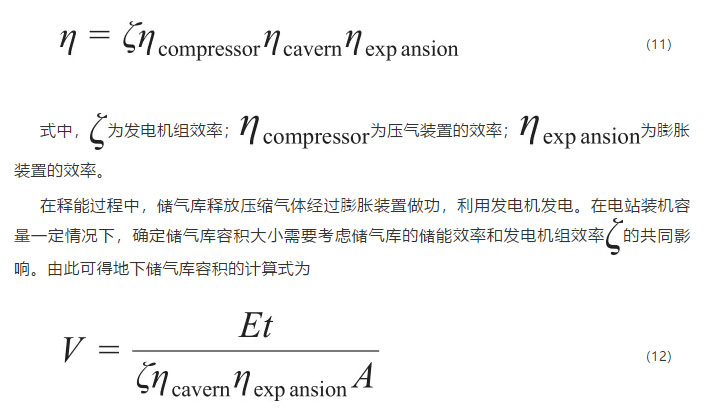

此外，壓縮氣體經過壓氣裝置時增壓成高壓氣體，隨后存儲在地下儲氣庫內，發電時再經過膨脹裝置透平發電。由于空氣在壓縮機出口處的溫度較高，為降低壓縮過程中空氣的溫度進而減小壓縮功，通常采用兩級壓縮。文獻給出了采用兩級膨脹時的膨脹裝置效率為87%。另一方面，壓縮（膨脹）裝置的效率與壓縮級數、單級壓縮比、多變效率等息息相關，有許多專家學者進行過詳細研究，文獻指出空氣壓縮機的效率為85%～90%，本文選用較小值85%。故采用文獻中的值來推求整個壓氣儲能系統的效率
式中，E為機組額定功率，J/s；t為機組運行時間，s；A為最大能量密度，J/m3，為?與體積的比值。
2 模型驗證
為驗證本文壓縮空氣的泄漏熱力學模型，利用文獻給出的算例進行正確性驗證。模型驗證算例采用Huntorf電站的實驗數據，見表1。
表1 Huntorf電站的計算參數
Huntorf 電站在一個運行周期內的充放氣速率如圖1所示，三次注入的空氣溫度分別為50.96 ℃、45.95 ℃和49.08 ℃。另外，為了簡化計算，第一個小時的放氣速率取平均值-150 kg/s。
圖1 Huntorf 電站充放氣速率

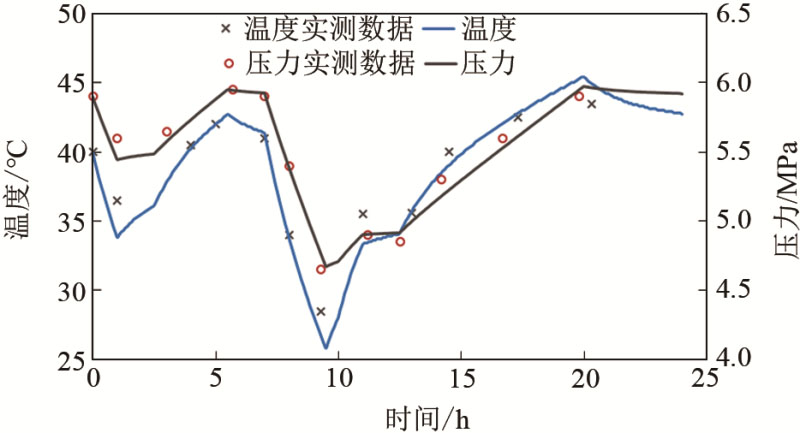

圖2給出了當泄漏率為零時，采用上述熱力學計算得到的壓縮空氣溫度和壓力計算值與實測值之間的對比。由圖可知，采用本文計算方法得到結果與實測數據基本吻合，因而是合理的。
圖2 Huntorf電站壓縮空氣溫度和壓力變化過程線
為驗證本文基于效率分析的地下儲氣庫容積估算方法的正確性，運用上述算例計算其在泄漏量為零時的壓縮空氣?值及儲氣庫庫容，并與文獻中的計算結果進行對比，計算結果見表2。結果表明，本文計算結果與文獻中的?值等計算結果十分接近，兩者之間的誤差不超過3%。由此可見，采用本文提出的?方法是正確合理的。
表2 不考慮氣體泄漏時儲氣庫庫容及壓縮空氣?值的對比
利用式(10)計算得到的Huntorf電站儲氣庫儲能效率為90.34%，參考文獻和文獻，發電機效率取94%，膨脹機效率取87%，然后根據式(12)得到的儲氣庫庫容為381699.79 m3，比文獻的結果高27.23%。這是因?yàn)楸疚挠?jì)算方法考慮了壓縮空氣在儲氣庫內、膨脹裝置和發電機的能量損失。而文獻[4]中的庫容僅為儲氣庫內壓縮空氣的能量達到額定功率時的庫容，實際的發電量達不到額定功率。
3 儲能效率影響因素分析
為全面了解壓氣儲能電站地下儲氣庫的儲能效率特征，以體積為10 萬立方米、表面積為39192 m2某擬建花崗巖地下壓縮空氣試驗庫為例，分析儲氣庫在循環條件下的儲能效率變化情況，相關計算參數見表3。計算運行周期為30天。
表3 計算參數
3.1 正常運行條件下地下儲氣庫效率
3.1.1 儲氣庫溫度和壓力變化規律
圖3給出了不同泄漏情況下儲氣庫內壓縮空氣的溫度壓力變化過程。由圖3(a)可以看出，在30個充放氣循環中，較小的泄漏率對壓縮空氣的溫度變化過程影響不顯著。在保持儲氣庫壓縮空氣壓力一定條件下，前4個計算循環內壓縮空氣溫度極大、極小值隨循環次數的增加而下降；第4個循環后，隨著循環次數的增加而增加，壓縮空氣溫度的極大與極小值逐漸趨于穩定。出現這種現象的原因與壓縮空氣與圍巖之間的對流傳熱及圍巖的熱傳導特性相關，在初期充放氣循環中圍巖溫度相對較低，其熱擴散能力強，導致壓縮空氣向圍巖內傳遞的熱量多，進而引起空氣溫度的降低。后期圍巖溫度場達到相對穩定后，壓縮空氣與圍巖間的熱交換量逐漸趨于平衡，故空氣溫度值也就趨于穩定了。在無泄漏情況下，經過30個充放氣循環后，溫度極大值從初始循環值59.65 ℃下降到55.55 ℃，降低了4.1 ℃；極小值從6.85 ℃下降到3.75 ℃，降低了3.1 ℃。
圖3 壓縮空氣溫度壓力變化規律
由圖3(b)可以看出，在保持儲氣庫最高和最低運行壓力不變的30個充放氣循環中泄漏率對壓縮空氣的壓力變化過程影響不大。
3.1.2 壓縮空氣?的變化規律

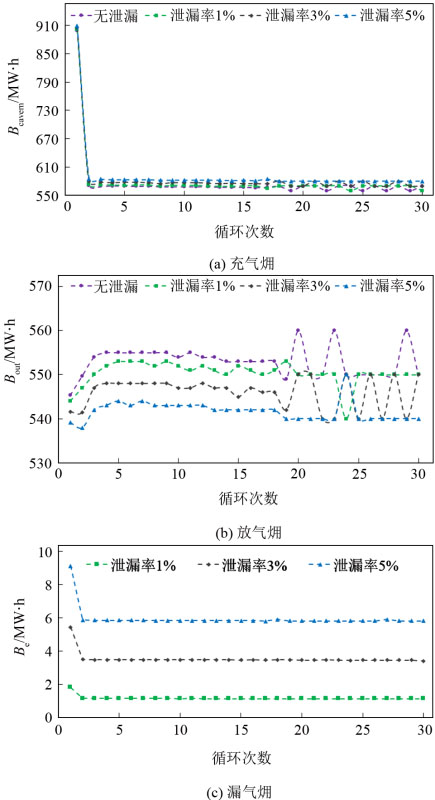

圖4揭示了30個充放氣循環內壓縮空氣?的變化過程。圖4(a)表明，儲氣庫泄漏率越大，充入儲氣洞室內的壓縮空氣?值越大。其原因是運行過程中壓縮空氣泄漏量越多，達到預定最大運行壓力需要的空氣質量就越多，所需充入儲氣庫內的?值也就越大。此外，圖中?值變化過程線均在第二次循環后出現大幅度下降現象，其原因是第一次充氣時儲氣庫內的初始壓力等于環境壓力（0.1 MPa），充氣壓力差大于后續循環的充氣壓力差，達到為9.9 MPa，因此達到預定最大壓力10 MPa時需要壓入的空氣質量遠大于正常運行期各充氣循環所需的空氣量。由于正常運行期間儲氣庫內的壓力區間相同，故在后期充入儲氣庫內的?基本保持不變。
圖4 地下儲氣庫內壓縮空氣?變化過程
充入儲氣庫內的?值變化曲線在后期循環過程中出現非規則小幅波動情況，其變化幅度小于?值的2%。經過分析后，我們認為這種情況產生可能源于壓縮空氣溫度和壓力的計算采用差分法緣故。因?yàn)椴罘址ㄊ峭ㄟ^有限差分來近似導數從而尋求微分方程近似解的一種辦法，在求解時會存在一定舍入誤差，從而導致循環后期?值的非規則變化。用于放氣發電的?值計算結果也出現了同樣的變化情況，如圖4(b)所示。由于壓縮空氣泄漏引起的損失?值相對較小，故其數值計算誤差也不顯著，如圖4(c)所示，空氣泄漏率越大，損失的?值也越大。
3.1.3 儲氣庫儲能效率變化規律
圖5為充放氣循環過程中地下儲氣庫的儲能效率變化過程線。由圖5可知，儲氣庫儲能效率在前5次循環內出現了大幅度增加，后期循環過程中逐漸趨于某一穩定值。其原因是在第2個循環時充入儲氣庫內氣體的?值大幅度減少，從而造成儲能效率在初期5個循環過程中出現較大幅度上升。圖5還表明儲氣庫的泄漏率越大，儲能效率越低。經過多次充放氣循環后，儲能效率均趨于穩定。壓縮空氣無泄漏情況下，其穩定儲能效率最大，為95.61%；泄漏率為3.0 kg/s時，儲氣庫的穩定儲能效率約為90.53%。
圖5 地下儲氣庫儲能效率變化規律
3.2 運行壓力區間對儲能效率的影響

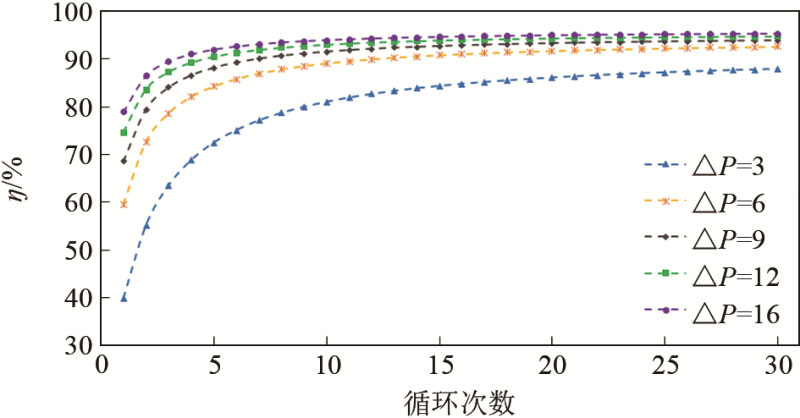

圖6給出了泄漏率為3.0 kg/s條件下不同運行壓力區間對應的地下儲氣庫的儲能效率變化規律。由圖6可以看出，壓力區間越大，儲能效率越大。經過30個充放氣循環后，運行壓力差為16 MPa的儲氣庫，其儲能效率最大，為95.25%；運行壓力差為3 MPa的儲氣庫，儲能效率最低，為87.87%。
圖6 不同運行壓力區間下儲氣庫的儲能效率

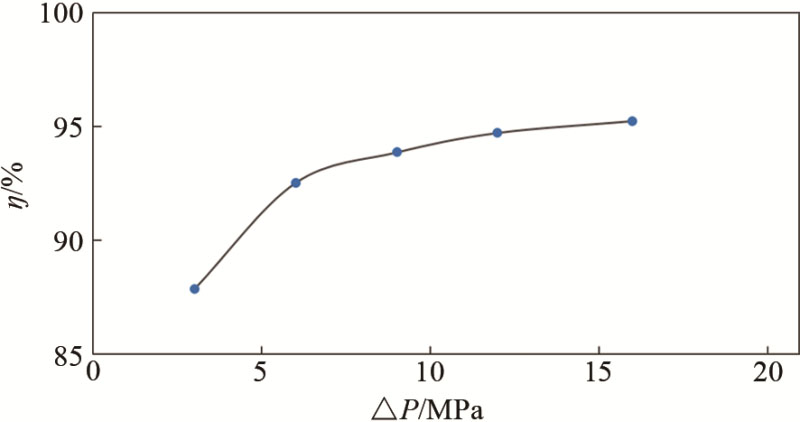

圖7給出了第30個循環儲氣庫儲能效率與運行壓力差（△P）的關系圖。儲氣庫儲能效率隨△P的增大呈現出非線性增加的特點，且增加趨勢逐漸趨于平緩。這表明當運行壓力差達到一定數值后，提高運行壓力差對儲能效率的提高作用有限。
圖7 第30個循環儲能效率與運行壓力差的關系圖
3.3 密封層材料類型對儲能效率的影響
硬巖洞穴地下儲氣庫一般需要設置密封層以保證高壓氣體能被有效封存，一般情況下密封結構結構型式及組成如圖8所示。常用的密封層材料有鋼材、橡膠和玻璃鋼等。早期的密封層都是采用鋼板制作，成本較高。近年來，許多研究者都在嘗試用高分子材料替代鋼板作為密封層。其中，文獻的研究表明，橡膠和玻璃鋼等高分子材料滿足氣密和力學要求，可以作為壓氣儲能地下儲氣庫的密封層材料使用。密封層材料類型不同，其換熱性能和傳熱性能也不相同。表4為3種常用密封層材料的熱力學參數值。
注： 表中方括號內的數值為相應材料的區間值。
圖9給出了漏氣率為3.0 kg/s條件下儲氣庫的儲能效率變化規律。由圖可知，盡管密封材料類型不同， 但其儲能效率的隨充放氣循環次數變化而變化的規律基本相同。采用鋼板作為密封層時的儲能效率最高，采用玻璃鋼作為密封層的儲能效率最低。經過30個充放氣循環后，密封層材料為鋼板時的儲能效率為93.71%；密封層材料為玻璃鋼時，其儲能效率為90.96%。圖10表明儲能效率隨著密封層與壓縮空氣間對流換熱系數的增加而加大，其原因是對流傳熱系數越大，壓縮空氣中的熱量通過密封層傳遞到圍巖中的熱量越多，壓縮空氣溫度越低，達到相同壓力所需的空氣質量越大。由于儲氣庫內的?值大小主要取決于空氣質量的大小，因此，儲氣庫的儲能效率越高。
4 基于效率分析的儲氣庫容積擬定
為保證發電機組能達到設計所需的裝機容量，地下儲氣庫需要能提供足夠的可供做功發電的?值。?值的大小主要與儲氣量的多少有關。在機組設備和運行方式一定的情況下，儲氣量的多少取決于儲氣庫容積的大小，因此合理擬定儲氣庫容的容積是壓氣儲能電站設計的關鍵任務之一。

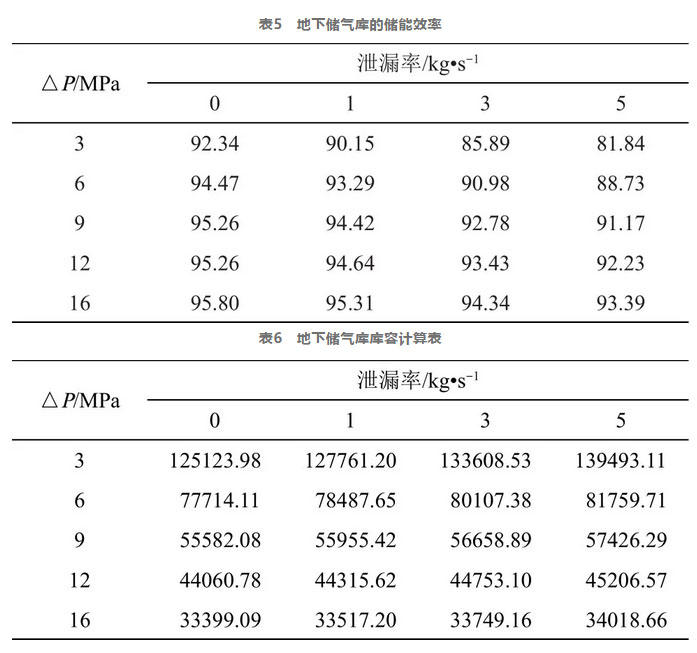

以表3中所示儲氣庫基本條件為例，假設擬建壓縮空氣儲能電站裝機容量為100 MW，一個發電周期的運行5小時，即發電機組發電產出的?值差為500 MW·h。采用式(12)計算時發電機效率取94%，膨脹機效率取87%。儲氣庫的儲能效率取30個循環后的穩定值，見表5。表6給出了密封層材料采用玻璃鋼時所需的地下儲氣庫庫容表。由表6可知，發電設備運行壓力區間越大，滿足相同裝機容量和發電時長的儲氣庫容積越小；最低運行壓力為4.0 MPa，運行壓力差為3.0 MPa時，不考慮壓縮空氣泄漏情況下，地下儲氣庫所需的容積為125123.98 m3；如果將運行壓力差提高到16 MPa，則所需地下儲氣庫的容積為33399.09 m3，儲氣庫的容積僅為前者的26.69%?？梢姡跈C(jī)組設備能力允許的情況下，應優先選擇運行壓力高，運行壓力差大的機組設備方案，從而可大幅度減少儲氣庫的建設工程量和建設費用。
表5還表明，運行過程中儲氣庫的泄漏率大小對儲氣庫的容積也有較大的影響。例如，對于最高運行壓力為10 MPa、運行壓力差為6 MPa的電站來說，如果儲氣庫能做到不泄漏時，其所需的容積為77714.11 m3；當泄漏率為3.0 kg/s時，所需的儲氣庫容積為81759.71 m3，較不泄漏情況下的容積增加了4045.6 m3，增幅為5.21%。
5 結 論
儲能能力評價是規劃設計地下儲氣庫至關重要的一環。本文從壓縮空氣的品質方面提出了泄漏情況下壓氣儲能電站地下儲氣庫內壓縮空氣?值的計算法，通過充放氣過程中?值比來確定地下儲氣庫的儲能效率，并通過算例研究了儲能效率的變化規律。
（1）基于3種假定推導了泄漏情況下地下儲氣庫的儲能效率，并利用Huntorf電站的運行參數計算儲氣庫內壓縮空氣的最大?值及庫容，驗證計算方法的正確性。
（2）氣體泄漏對地下儲氣庫儲能效率的影響較大，結果表明在一個運行周期內，儲能效率隨泄漏率的增大而減少；在不同泄漏條件下，儲氣庫儲能效率隨充放氣循環次數的增加均逐漸上升，上升趨勢在后期趨于平緩。
（3）本文考慮效率影響下的儲氣庫庫容估算方法從理論上更為貼合實際，且當泄漏率越大時，地下儲氣庫所需的庫容越大。
引用本文： 蔣中明,郭菁,唐棟.基于儲能效率分析的CAES地下儲氣庫容積分析[J].儲能科學與技術,2020,09(03):892-900.
JIANG Zhongming,GUO Jing,TANG Dong.Cavern volume of CAES system based on energy efficiency analysis[J].Energy Storage Science and Technology,2020,09(03):892-900.
第一作者及聯系人：蔣中明（1969—），男，教授，主要從事能源地下存儲及開發工作，E-mail：zzmmjiang@163.com。
