2018年底的統計數據表明，新能源發電裝機首超水電，躍居我國第二大發電形式，但新能源本身固有的隨機性和波動性對電網的穩定帶來了挑戰，并且新能源機組對電網調峰、調頻的貢獻可以忽略不計。建設一定規模以飛輪儲能為代表的電網級靈活調節資源是應對這一挑戰的途徑之一，飛輪儲能的工程價值則通過調頻輔助服務市場等典型應用場景得以體現。本文通過對近年來飛輪儲能工程項目進展情況的跟蹤，介紹了飛輪儲能技術的主要子系統及各大公司和研究機構的技術路線，歸納出飛輪儲能在電力系統的工程應用主要包括電網調頻、新能源消納和微電網支撐等，應用于新能源消納時飛輪儲能有平滑出力和無功補償?shù)榷喾N工作模式，可以彌補新能源發電的不確定性。但與功率型電池儲能技術相比，制約飛輪儲能技術大規模應用的瓶頸在于初始投資成本過高，電網級飛輪儲能技術的發展方向應為更高的性價比，這樣才能獲得應有的市場份額。
關鍵詞： 飛輪儲能；工程應用；二次調頻；無功補償
最近十年來，新能源發電迅猛增長，到2018年底，新能源發電以18.89%的滲透率，躍居我國第二大發電形式。但新能源發電本身難以調峰調頻，需要配套其他靈活電源為其服務，如西北地區就采取基于風火打捆或光火打捆的直流特高壓外送方式。一方面特高壓輸電一定程度上解決了送電電網新能源消納的問題，但同時也對受端電網的安全穩定運行帶來了挑戰，如2018年3月21日直流閉鎖導致巴西特大停電事故，2015年9月錦蘇直流特高壓線路發生閉鎖故障，導致電網頻率最大波動達0.44 Hz。限于我國靈活調節機組的占比有限，燃煤機組不得不扛起深度調峰和電網調頻的重任，但深度調峰時機組最主要的矛盾是燃燒穩定性，這與調頻發生沖突，如何解決這一系列的問題對于電網調度部門和電源側來說尤為重要。
國外發達國家的電源結構比較合理，靈活電源占比較大，電網穩定性較高，電能質量較好，如同樣采用頻率合格率指標，澳大利亞要求網頻波動超過0.1 Hz的時間不大于1%，而我國在2008版電能質量國標中規定，網頻波動超過0.2 Hz的時間不能大于2%，我國電能質量仍有提高的空間。目前，發達國家電網主要通過建立并完善輔助服務市場制度來靈活配置儲能資源，也包括少部分有償攤派，如西班牙、英國、德國、北歐、澳大利亞、美國中大西洋電力市場（Pennsylvania-New Jersey-Maryland，PJM）和美國新英格蘭等國家或地區的電力市場。除了輔助服務市場化程度更高，國外機組的參數設置也與國內不同。如我國早期從德國進口的機組其一次調頻參數原設計為不帶調頻死區也不帶限幅，日本的機組與德國類似，這與我國既帶調頻死區也帶調頻限幅的情況迥然不同。
2006年11月，國家能源局前身電監會印發了《發電廠并網運行管理規定》和《并網發電廠輔助服務管理暫行辦法》（簡稱“兩個細則”），兩個細則開啟了我國電力輔助服務補償機制建設的前期探索。此后各地陸續制定了本區域的兩個細則，對提供輔助服務的發電機組給予一定的經濟補償。2017年10月，山西能監辦印發《山西電力調頻輔助服務市場運營細則》，率先建立了以機組競標調頻里程、按調頻性能高低補償機組為特點的省級早期調頻輔助服務市場，雖然調頻里程的報價范圍在不斷變化，但細則的主要內容沿用至今，促成了最早一批電池儲能調頻項目的商運。2018年8月，南方能監局印發《廣東調頻輔助服務市場交易規則（試行）》，在調頻里程補償之外加入容量補償并采用新的性能計算公式，該政策發布后廣東成為目前電池儲能調頻項目最活躍的區域。2019年4月，華北能監局印發《蒙西電力市場調頻輔助服務交易實施細則》征求意見稿，在籌建電力現貨市場的同時兼顧調頻輔助服務市場。2018年12月西北能監局印發《西北區域并網發電廠輔助服務管理實施細則》，該細則將一、二次調頻都作為有償服務，以此克服發電機組調頻性能參差不齊的問題?？傮w上看，通過建立輔助服務市場制度激勵發電側主動提高性能指標獲取收益拉動了儲能技術的進步，在政策的激勵下，山西、廣東和蒙西電網先后出現利用電池儲能技術輔助燃煤機組聯合調頻的商業模式。但鑒于儲能調頻技術的普及度仍不夠高，依然面臨著政策缺乏遞進性、技術水平不夠高、標準體系滯后等風險，需要對飛輪儲能在電力系統的應用現狀進行系統的研究，揭示傳統機組的性能局限及飛輪儲能的應用價值，以便更好地發展儲能技術，建成符合國情的智能堅強電網。
1 飛輪儲能系統基本結構
國外對于飛輪儲能的研究開展較早，我國起步較晚，始于二十世紀九十年代。飛輪儲能系統主要由轉子、支承系統、真空與冷卻系統、電機、儲能變流器（power convertion system，PCS）構成，電機和PCS的選擇相對比較方便，基本上都有貨架產品，永磁電機、感應電機均可使用，感應電機技術成熟成本可控，是降低飛輪系統成本的首選，ABB、Emerson、Danfoss/Vacon等均有飛輪PCS出售。而轉子、支承系統、真空與冷卻系統的設計則千差萬別。根據公開資料整理出國內外主要飛輪制造商和研究機構的產品技術指標如表1所示。

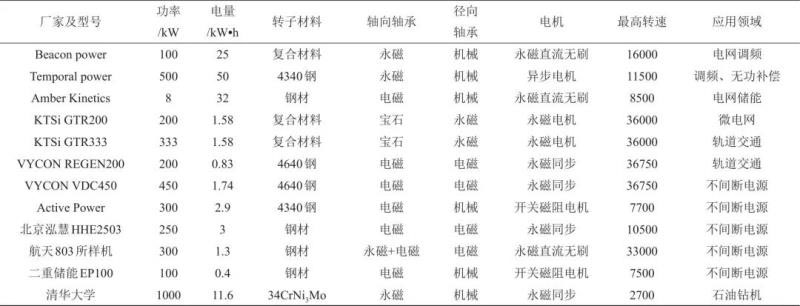

表1 國內外主要飛輪產品歸納
1.1 轉 子
轉子方面，在有電網儲能飛輪產品的公司中，美國Beacon Power（被RGA LabsInc.收購）、KTSi公司（被石家莊盾石磁能科技有限責任公司收購）采用復合材料飛輪，加拿大Temporal Power（被天津貝肯新能源有限公司收購）、美國Amber Kinetics公司采用鋼制轉子，美國Swater Flow Group公司（與大連亨利科技有限公司合作）既使用復合材料飛輪，也有鋼制飛輪。目前正在開發電網儲能飛輪產品的機構中，北京泓慧國際能源技術發展有限公司、美國VYCON（與沈陽微控新能源技術有限公司合作）公司也采用鋼制飛輪，清華大學飛輪儲能技術團隊對復合材料飛輪和鋼制飛輪均有研究，2018年作為牽頭單位承擔國家重點研發項目“MW級先進飛輪儲能關鍵技術硏究”。
1.2 支承系統
支承系統方面，機械軸承、永磁軸承和電磁軸承得到商業化應用，超導磁軸承目前成本太高。機械軸承技術成熟，成本相對較低，但允許的運行轉速較低。電磁軸承的優點為：無機械接觸、無磨損；無須潤滑密封、可在任意介質中運行；轉子動態性能可控。電磁軸承的缺點為：電磁鐵會飽和，承載能力有限，幾乎無過載能力；受驅動功率限制，電磁力擺率有限；存在失電墜落風險；主動控制電磁力消耗能量。永磁軸承多用于軸向，起到卸載轉子重力的作用。Beacon Power采用軸向永磁軸承+徑向機械軸承的方案；KTSi采用軸向針式寶石軸承+徑向永磁軸承來支撐飛輪；Temporal Power則采用軸向永磁軸承+徑向機械軸承的設計；Amber Kinetics采用軸向電磁軸承+徑向機械軸承；Swater Flow Group采用軸向混合磁軸承+徑向機械軸承；北京泓慧國際能源技術發展有限公司和VYCON均使用軸向電磁軸承+徑向電磁軸承控制飛輪軸向和徑向振動。
浙江大學采用軸向永磁軸承+徑向電磁軸承的方案，推導了永磁軸承徑向干擾力的解析式，提出了基于修正參數零力控制算法的電磁軸承控制方法，來抑制飛輪轉子系統的干擾力，取得了較好的控制效果。江蘇大學提出了徑向永磁軸承+軸向永磁軸承+三自由度混合磁軸承組支承方案。清華大學提出鎧裝永磁軸承設計方法，磁環采用扇形磁瓦拼接，工作間隙附近，磁力與間隙關系近似線性化，磁軛面積約是磁環面積2倍時，軸承吸力最大。文獻采用磁軛內嵌永磁環，永磁環與導磁靜環、動環轉子形成閉合磁路，永磁軸承動環為40Cr鋼，在氣隙為2 mm時，吸力約為10802 N。文獻設計了一種雙永磁靜環與導磁動環組成的新型軸向永磁軸承，可適應500 r/s、200 ℃工況。浙江工業大學提出軸向永磁軸承+軸向電磁軸承+徑向電磁軸承的設計。
1.3 真空與冷卻
真空與冷卻系統方面，不同用途的飛輪冷卻需求大相徑庭，總的來說放電功率越大（一般應大于100 kW)、大功率放電時間越長（一般應大于5 min），冷卻需求越大。Beacon Power的飛輪能以100 kW放電15 min，采用熱管將飛輪產生的熱量傳遞到散熱器，保證飛輪正常工作；KTSi對飛輪永磁電機定子進行水冷；Temporal Power飛輪能以500 kW放電6 min，采用電機定子水冷，軸承和轉子油冷的冷卻方式，在轉子下方有一個巨大的冷卻罐；Amber Kinetics的飛輪能放電4 h，但功率為8 kW，因此采用被動風冷自然冷卻即可；北京泓慧國際能源技術發展有限公司和VYCON的現有產品基本均為柜式不間斷電源，放電時間為秒級，冷卻需求不大，VYCON通過強化轉子輻射散熱、增大飛輪殼體肋片散熱面積并采用風冷從外殼帶走飛輪的熱量。清華大學在“飛輪儲能用于鉆機起升系統能量回收與利用方法”項目中采用充氦氣強化轉子與外殼換熱的方法，氦氣壓力與大氣壓相等。
1.4 飛輪儲能控制策略
調頻用飛輪有充電、放電兩種工作狀態：充電時，PCS驅動電機，使飛輪轉速增加，電能轉化為機械能，完成充電過程；放電時，PCS將儲能裝置出力轉化成與電網頻率一致的交流電送入電網，機械能向電能轉化，進行能量輸出。因此，飛輪可以作為負荷從電網充電，又可以向電網放電，具有雙向調節能力。
調頻控制過程：對于聯合調頻，電網調度中心發送自動發電控制（automatic generation control，AGC）指令到電廠遠動裝置（remote terminal units，RTU），RTU轉發AGC指令至飛輪儲能主單元和電廠分布式控制系統（distributed control system，DCS)，對AGC信號進行巴特沃斯低通濾波處理后得到火電參考功率，AGC總功率減去火電應發功率后得到飛輪陣列總功率，陣列中的每一個飛輪對功率進行分?jǐn)?，完成調頻過程。儲能系統并網后需要將機組出力與儲能系統出力進行合并,并將合并后的出力信號上傳電網，作為AGC考核依據。獨立調頻電站直接接受電網AGC指令調度，能代替目前調頻機組的功能，可以布置在新能源場站附近。
以一階巴特沃斯低通濾波器為例，其傳遞函數如式(1)所示，ωc為截至頻率，T為采樣時間。
(1)

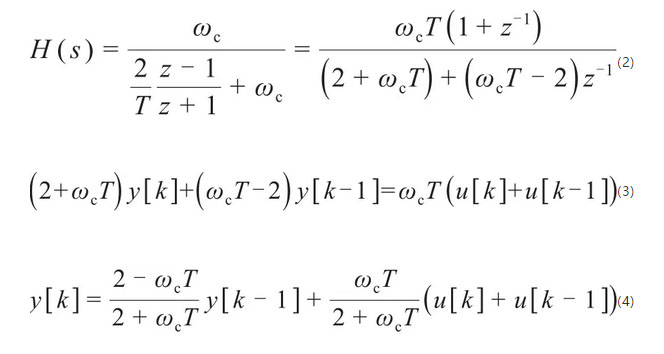

由塔斯廷（Tustin）近似可將式(1)離散為式(2)并整理出式(3)、式(4)，利用式(4)可以對AGC信號進行高低頻分解。
2 飛輪儲能在電力系統的工程應用
2.1 電網調頻
安全可靠的電網運行要求在任意時刻平衡電力供應和電力需求。當供過于求時，頻率上升到50 Hz以上，燒毀用電設備，當供不應求時，頻率下降到50 Hz以下。為了將電網頻率保持在合理的范圍內，電網運營商使用輔助服務來平衡發電與用電的偏差。
一次調頻是指根據用電負荷頻率響應特性，以及電源側調速器的作用，來削弱電網頻率波動的調節方式。
用電負荷頻率響應特性：電網中的用電設備耗功與頻率的一、二、三次方甚至高次方成正比，當頻率升高時耗功增加，反之則耗功減少。
電源側調速器的作用：從汽輪機原理中可以知道，汽輪機的靜特性可用一條向下傾斜的曲線來描述，即并列運行的機組，當系統頻率下降時，汽輪機的輸出功率會有所增加。
因此負荷頻率響應特性曲線與汽輪機靜特性線必然交于一點，交點的頻率和功率即為發用電平衡時的頻率和功率。一次調頻就是負荷頻率響應特性曲線移動時汽輪機靜特性線不動的調節方式。但由于只移動了一條曲線因此交點必然移動，電網頻率必然變化，想要保持頻率不變必須移動汽輪機靜特性線，這就是二次調頻。但二次調頻不能保證全網機組的最佳經濟運行，可能有個別機組煤耗偏高，需要由三次調頻的經濟調度來解決，本文只討論一、二次調頻。
電網每年對輔助服務的需求相對比較穩定，在美國大約相當于每日峰值發電量的1%。由于風電和光伏的快速增長，輔助服務需求的增長將快于總體電力增長。與提供輔助服務的火力發電機組不同，飛輪儲能技術無需化石燃料，也不會直接產生空氣污染物。這使得在電網的任何地方，只要離輸電線路比較近，都能快速建設一座飛輪調頻電站。飛輪調頻的反應速度非?？?，可以在收到調度指令信號后不到1秒達到滿功率充電或放電狀態。這種快速調頻能力使得飛輪可以代替數倍于自身的火電機組。以飛輪取代現有的調頻機組還有另一個優點：火電機組的負荷相對更穩定，其結果是提高了整體能源效率，減少了排放。
工程實例：原美國Beacon Power公司建于紐約州、賓夕法尼亞州的兩個20 MW飛輪儲能獨立調頻電站，分別于2011年6月和2014年7月全面商運；原加拿大Temporal Power公司建于加拿大安大略省Minto鎮的2.5 MW室內獨立調頻電站，2014年7月商運，位于加勒比海阿魯巴島的5 MW飛輪儲能項目，與可再生能源聯合使用，提供全島的電力供應，2018年7月商運。
KEMA公司曾對Beacon Power公司的20兆瓦飛輪調頻電站進行性能評估。KEMA首先創建了一個模型，將飛輪與燃煤機組、燃?xì)鈾C(jī)組、抽水蓄能機組進行對比。火電機組的排放直接來自于它們的運行，而飛輪和抽水蓄能機組的排放則是因?yàn)樗鼈兝秒娋W(wǎng)的電能來補償運行過程中的能量損失而間接產生的。研究發現，火電機組調頻會降低0.5%～2.5%的整體效率。而飛輪調頻的碳排放比上述3種傳統機組都要低。
我國電力系統的規模和復雜程度逐年遞增，想要通過傳統機組性能優化的方法一勞永逸地解決電網頻率穩定性問題是不可能的。限于燃煤機組本身固有的大慣性、強耦合、非線性等特性，必然帶來調節延遲、調節反向和調節偏差的問題，傳統調頻優化手段難以使其調頻性能發生質的飛躍，電網調頻必須引入新技術才能有所突破，目前最適合代替燃煤機組調頻的是功率型儲能技術，調頻領域未來的發展方向應當是建立滿足電網調頻需求的聯合調頻電站及獨立調頻電站。
2.2 新能源消納
從20世紀90年代起，飛輪作為新型儲能方式如何與光伏發電配合就已經提上了議事日程。而目前歐洲仍然有測試中的示范項目，這些項目基于飛輪、燃?xì)廨啓C(jī)和可再生能源的組合，探索該組合在關鍵時刻穩定電網，以及降低向未來零碳發電時代高質量電網的過渡成本的潛力。
原加拿大Temporal Power公司建于安大略省Clear Creek的5 MW飛輪儲能電站，2016年2月商運。該儲能電站主要配合附近的20 MW風電場運行，可以平滑風電出力也可對風電場提供無功補償。平滑出力時根據風電實時功率和平均功率的偏差作為飛輪的參考出力；如圖3所示，提供無功補償時，風電場所需無功功率分為Q1、Q2兩部分，Q1與風電及飛輪的總有功Pt有關，Q2和電網電壓水平V(p.u.)有關。首先確定所需無功功率Q1與風電及飛輪的總有功Pt的若干個基準關系點，剩余點可通過插值確定。所需無功功率Q2和電網電壓水平V(p.u.)的關系則有死區的限制，即當電網電壓標幺值低于或高于某一水平才進行無功補償，Q1、Q2兩部分無功之和扣除風電本身的Qwf后所得Qtotal作為飛輪無功出力參考值。

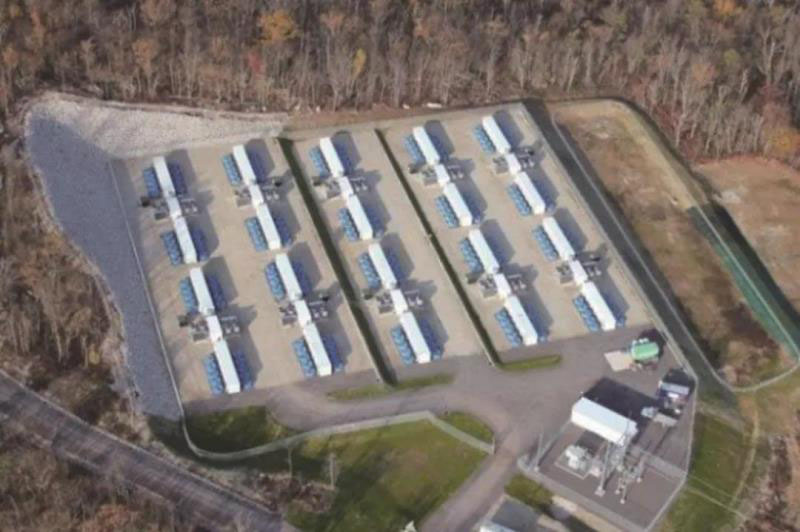

圖1 賓夕法尼亞州20 MW飛輪調頻電站

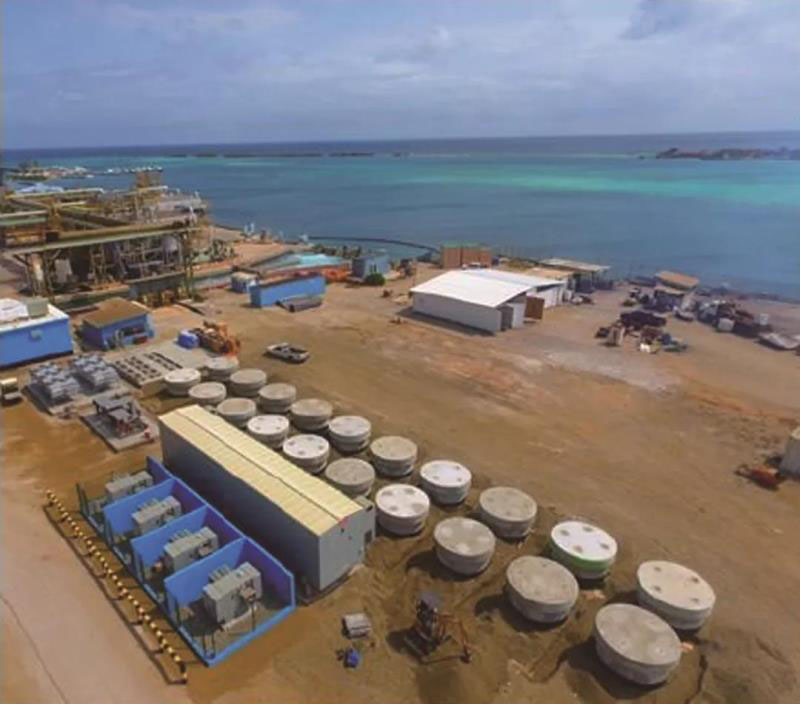

圖2 阿魯巴島5 MW飛輪儲能電站

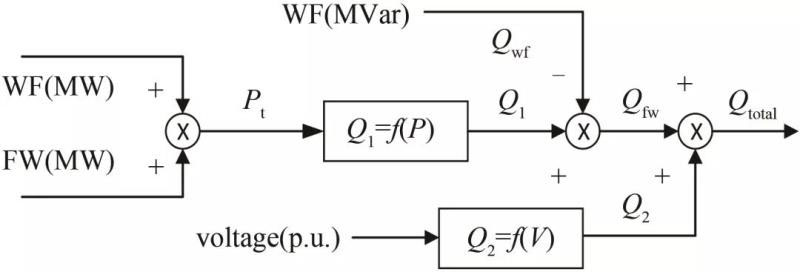

圖3 動態無功支持控制原理框圖

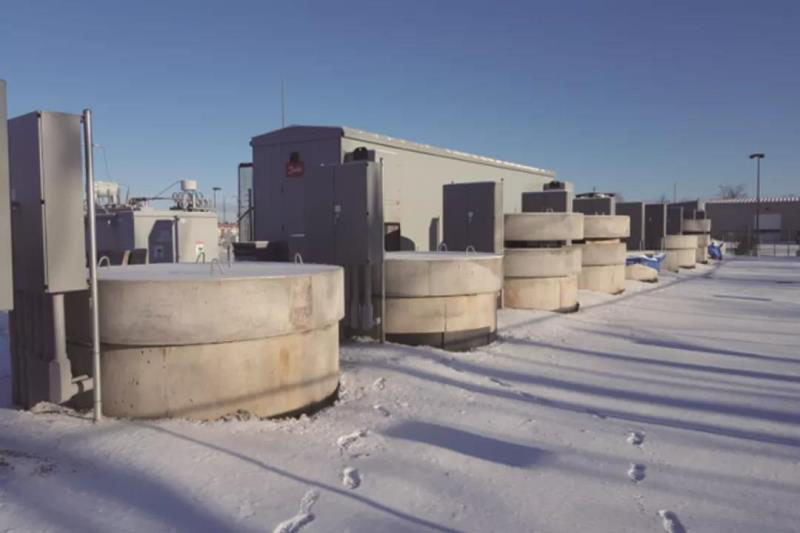

圖4 安大略省Clear Creek 5 MW飛輪儲能電站
飛輪儲能同樣適用于光伏電站：2018年4月Amber Kinetics在馬薩諸塞州完成了128 kW/512 kW·h的項目，與West Boylston MLP原有的370 kW光伏系統在交流側連接，同年6月又在西藏運高60 MW光伏電站中安裝了兩套8 kW/32 kW·h的飛輪，其安裝流程為鋪設設備基礎、放置飛輪鋼桶、吊裝飛輪、連接電纜和控制線、飛輪系統并網。值得一提的是，不同于其他公司的功率型飛輪，Amber Kinetics公司的飛輪放電時長高達4 h，與能量型電池的放電時長相當。

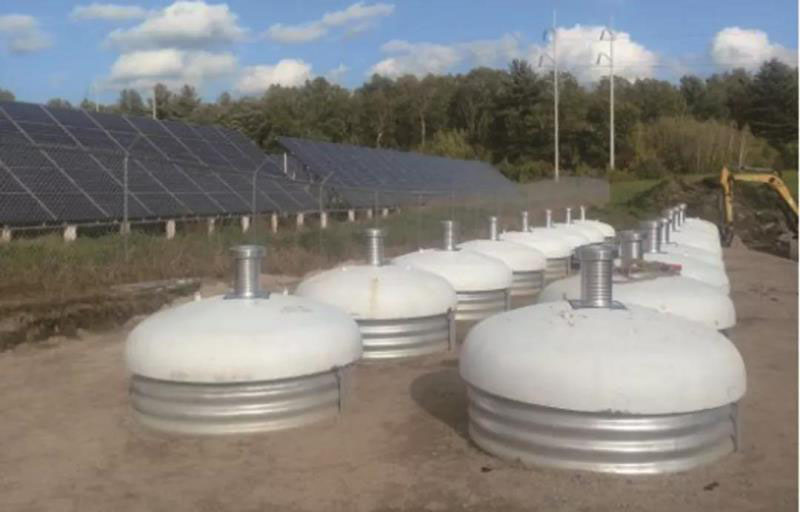

圖5 馬薩諸塞州128 kW飛輪儲能電站
2.3 微電網支撐
微電網的長期穩定運行離不開儲能技術的支持。原美國KTSi公司的GTR系列飛輪產品廣泛應用于微電網項目，飛輪儲能作為分布式發電的高級補充，接入到微電網中可以實現多種功能。
以加拿大魁北克地區為例，該地區礦藏資源豐富，擁有優質的風力資源但位于電網末梢自然環境惡劣，帶儲能的離網型微電網是開發該地區自然資源的最優解。在2015年12月投運的加拿大拉格倫鎳礦項目中，GTR200型200 kW飛輪、3 MW風電、200 kW鋰電池、備用柴油機、燃料電池與制氫系統共同組成了一個微電網，飛輪在此項目中的主要作用為平滑風力發電機的頻率波動，改善電能質量。該項目在18個月的時間里節省了340萬升柴油，減排了9.11 t溫室氣體。
圖6 加拿大拉格倫鎳礦微電網
在2013年投運的蘇格蘭埃格島項目中，島上電網頻率原范圍為49～54 Hz，頻率波動較大，加入GTR200飛輪后穩定在52 Hz附近；在2017年投運的蘇格蘭費爾島微電網項目中，飛輪充當風力發電機和柴油機之間的緩沖，如同整個島的不間斷電源；在由英利集團牽頭的863計劃“園區智能微電網關鍵技術研究與集成示范”中，GTR200飛輪首次在國內得到應用，2017年6月該項目通過驗收；在2015年的阿拉斯加電力與能源中心風柴儲微電網項目中，GTR200用于測試電能質量改善控制策略、功率平滑效果和調度策略。
2.4 初始投資成本對比
根據公開報道及文獻資料整理出近年來部分電池調頻項目如表2所示，表中電池放電時長在半小時左右，可以看出自2013年以來電池儲能調頻項目的兆瓦成本從1130萬元下降到不超過600萬元。與之相對的，電網飛輪儲能項目較少，2011年6月商運的原Beacon Power公司紐約州20 MW飛輪調頻電站造價為4190萬美元，兆瓦成本為209萬美元；2016年2月商運的原加拿大Temporal Power公司安大略省Clear Ccreek 5 MW飛輪儲能電站，造價為848萬美元，兆瓦成本為169萬美元。功率型飛輪成本偏高的同時能量型飛輪的成本同樣不低，2018年4月Amber Kinetics在馬薩諸塞州完成的128 kW/512 kW·h的項目造價為48.6萬美元，每兆瓦時成本為94萬美元，而2018年7月并網的江蘇鎮江101 MW/202 MW·h的項目造價為6億元，每兆瓦時成本為297萬元。高初始投資成本導致飛輪儲能項目少，項目少導致成本下降慢，在20年的全壽命周期中雖然飛輪無需像電池一樣更換，但壽命長意味著政策多變、政策不連續的風險也隨之增加，因此在5～10年期限的短期項目中缺乏吸引力。

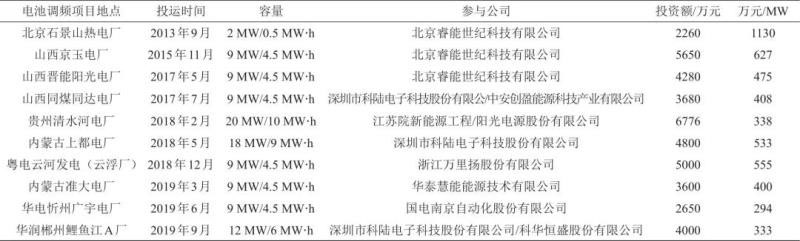

表2 國內部分火電機組聯合儲能系統項目
3 結 論
飛輪儲能技術在我國正處于產業化的臨界點，方興未艾。作為一種靈活儲能資源，除了電網調頻、新能源消納、微電網支撐等已有的應用場景外，結合我國巨大的電網容量，飛輪儲能還有更多的可能性。當然，這還需要解決包括聯合調頻協調控制策略、儲能關鍵技術國產化、儲能政策風險、飛輪儲能標準體系及飛輪儲能商業模式等問題。
引用本文： 涂偉超,李文艷,張強等.飛輪儲能在電力系統的工程應用[J].儲能科學與技術,2020,09(03):869-877.
TU Weichao,LI Wenyan,ZHANG Qiang,et al.Engineering application of flywheel energy storage in power system[J].Energy Storage Science and Technology,2020,09(03):869-877.
第一作者：涂偉超（1995—），男，碩士研究生，主要從事飛輪儲能工程應用研究，E-mail：2366499304@qq.com；
通訊作者：李文艷，教授，主要從事燃燒過程污染物控制及先進飛輪儲能技術研究，E-mail：liweny@126.com。
