儲能是推動能源轉型變革和能源互聯網發展的重要支撐技術，有助于構建清潔低碳、安全高效的能源體系。隨著江蘇、河南、湖南、青海、福建等電網側百M(fèi)W級電站相繼建設、投運，電網側儲能已然成了儲能產業的焦點。然而，2019年5月，國家發展改革委、國家能源局印發的《輸配電定價成本監審辦法》明確規定電化學儲能費用不得計入輸配電定價成本，讓處于發展熱潮中電網側儲能急劇降溫。歷時一年，由于新能源高比例滲透和特高壓電網的快速發展，帶來的系統波動等電網安全問題日益嚴重，電網對構建高比例、泛在化、可廣域協同的儲能需求越發迫切，電網側儲能呼之欲出。

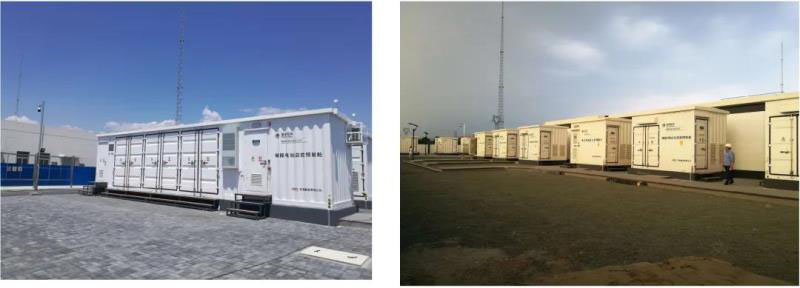

北京懷柔5 MW/10 MW·h 儲能電站

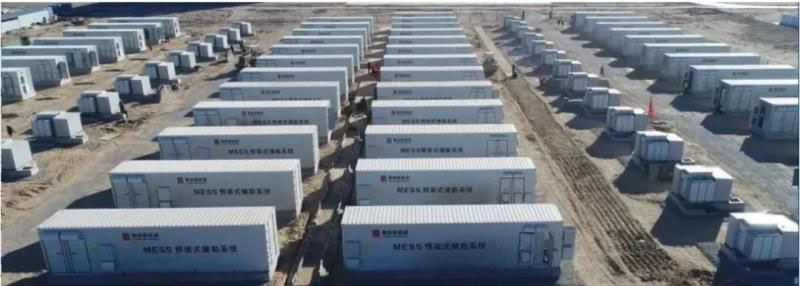

海西州50 MW/100 MW·h儲能電站
01
電網側儲能應用
隨著全球新能源產業的快速發展，我國已成為儲能技術發展的領軍國家，尤其是在電化學儲能方面。電網側儲能是區別于電源側和用戶側，在輸配電網中建設的儲能，作為電網中優質的有功無功調節電源，其主要功能是有效提高電網安全水平，實現電能在時間和空間上的負荷匹配，增強可再生能源消納能力，在電網系統備用、緩解高峰負荷供電壓力和調峰調頻方面意義重大。近兩年投入的電網側示范項目也應運而生（見表1）。

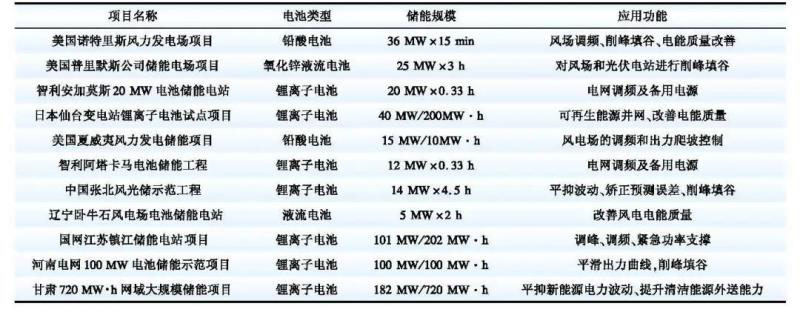

表1 國內外典型MW級電池儲能電站
02
電網側儲能研究方法
從儲能選址角度分析，現有大部分研究都是將儲能選址配置整體建模，這種處理方式更偏重經濟性指標而忽略技術性指標，選址的優化結果缺乏理論依據。將儲能選址問題單獨進行建模求解的研究中，考慮的指標較為單一，而且沒有提及儲能的充放電狀態對指標的影響，沒有做到與儲能配置問題的有機結合。
從儲能配置角度分析，現有研究對儲能在電網側帶來的收益和作用考慮的不夠全面，涉及儲能對整個電網系統所帶來的安全穩定性和經濟效益的研究較少。
03
電網側儲能需求分析
3.1 理論分析
由新能源出力引起的不確定性和波動性無法改變，用電負荷的峰谷特性也是客觀存在的，這對電力系統必須實時供需平衡造成困難。不僅如此，新能源對電網線路的載流能力、電壓穩定、網絡損耗等也帶來了新的挑戰。風電出力與負荷曲線相比，存在明顯的反調峰特性，在負荷低谷時，風電大發，而負荷高峰時，風電發電量較低，風電出力和負荷曲線的反差特性也正是導致系統出現各種挑戰的根源。通過將風電出力與負荷曲線相比，可以看出存在明顯的反調峰特性，在負荷低谷時，風電大發，而負荷高峰時，風電發電量較低，風電出力和負荷曲線的反差特性也正是導致系統出現各種挑戰的根源。
3.2 時序指標分析
分析電網側對于儲能的需求，主要從線路負載率、節點電壓、網絡損耗3個方面進行介紹。從電網側的儲能需求分析可以看出，風電并網后，系統的3個指標發生變化：線路負載率升高，電壓波動程度加深，網損減小。但各指標的變化規律不易總結，這是因?yàn)橄到y(tǒng)的注入功率和電壓、網損等指標有復雜的耦合關系，所以需要將其解耦。實際上，風電出力對電力系統來說，最開始改變的只是風電接入節點的注入功率。
04
電網側儲能優化規劃
將經濟性納入考量是實現電網側儲能技術推廣應用的必然發展趨勢。國家層面對電力輔助服務給予了高度重視，從國家能源局綜合司發布的《關于2019年上半年電力輔助服務有關情況的通報》來看，對比各區域電力輔助服務補償費用情況以及分項電力輔助服務補償費用兩方面（見圖1、2），可以發現國家發改委等相關部門就推進電力輔助服務市場建設提出具體要求。目前，全國除西藏外31個省參與電力輔助服務補償?shù)陌l(fā)電企業共4566家，裝機容量共13.70億kW，補償費用共130.31億元，占上網電費總額的1.47%。

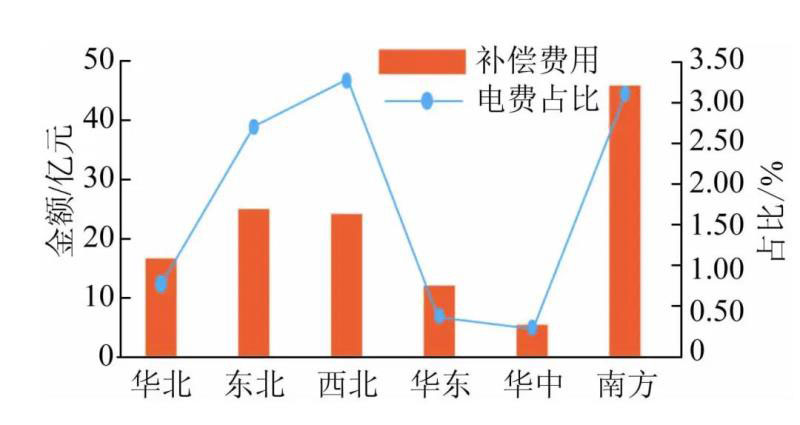

圖1 各區域電力輔助服務補償費用情況

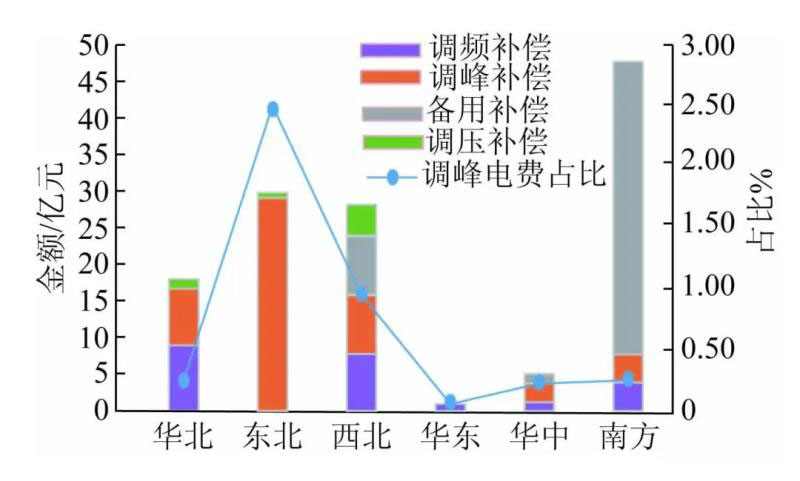

圖2 分項電力輔助服務補償費用
可以看出，政府為促進電儲能產業發揮其市場機制作用搭建了平臺，為儲能在輔助服務應用領域提供了多渠道盈利的可能性。
05
總結與展望
目前，國內電網側儲能技術的發展尚處于完善期，相關政策法規亟待進一步完善。隨著新能源大規模發展、能源轉型持續深化和儲能技術不斷成熟，未來電網側儲能的規模化發展必將成為趨勢。因此，構建基于需求分析的電網側儲能經濟性評估系統尤為必要，依托系統對儲能全壽命周期投資成本和運維成本進行評估，從而提升電網側儲能效益利用價值，提升儲能技術的經濟性。具體建議主要有：
1）考慮儲能技術對能源的生產和消費的革命性意義及對產業的帶動作用，建議“十四五”期間，國家層面推動形成更加良好的政策環境，持續支持儲能技術及產業發展。
2）注重頂層設計、規劃先行，研發區域電網分布式儲能系統優化規劃軟件，實現對電網側儲能選址以及優化配置計算，并提高運算速度和準確度，可為儲能技術在電網側的應用更具通用性和可操作性。
3）從安全效益、經濟效益、社會效益等角度進行綜合衡量，統籌不同技術類型和應用需求，應依據不同應用場合，確定好邊界條件，量身制定相應典型方案和配套政策，合理安排儲能建設時序與規模，引導儲能有序發展。
4）建立完善的標準體系，規范電化學儲能并網接入、調度運行等全過程管理，實現儲能系統與電網的安全、友好互動。
5）建立以效益評估為基礎的合理成本疏導機制，在科學合理評估的前提下，將儲能建設成本納入輸配電價核算，助力建立合理的儲能價值發現方式和回收機制，為儲能提供良好的市場生存環境。
6）電網側儲能技術實現持續、健康發展離不開產、學、研、用各環節人才梯隊建設，應盡快落實相應的人才培養和保障制度，為儲能技術發展提供堅強支撐。
