【研究背景】
當前，我國對綠色能源的需求愈發迫切。發展太陽能和風能等可再生能源是能源供應的重要支撐。在各種儲能技術中，可充電電池被認為是最可行的方法之一。鋰離子電池由于其較高的能量密度，良好的循環穩定性在便攜式儲能領域得到了廣泛應用。但由于其安全性低和成本較高等問題，開發可替代鋰離子電池的二次金屬離子電池尤為重要。其中鋅離子電池（ZIBs）以低價、安全、且操作簡單引起各國科學家的極大興趣。目前人們已經開發了幾種用于ZIBs的陰極材料，如普魯士藍類似物、錳基和釩基材料等。其中釩基化合物具有多價態和多種晶體結構，顯示出它們具有較高比容量、較長循環壽命和優異的倍率性能，是一種具有重要研究前景的正極材料。
【工作介紹】
近日沈陽工業大學武祥教授團隊和香港城市大學支春義教授合作報道了用作水系鋅離子電池正極材料的四方VO2空心球。他們首先通過調控鹽酸含量來優化VO2樣品形貌。與此同時，通過兩步加熱實現材料晶相從單斜向四方轉變。之后，為防止釩溶解在電解液中，同時提高VO2導電性，他們利用協同效應在其表面包裹一層PPy薄膜。最后，構建以VO2@PPy為正極，鋅箔為負極， Zn(CF3SO3)2作為電解液的鋅離子電池，展現出優異的倍率性能。在 0.1 A g-1時，其比容量為440 mAh g-1。當電流密度增加到1 A g-1時，經過860次循環后，電池仍能保持143 mAh g-1的可逆容量。相關成果以題為“Tetragonal VO2 hollow nanospheresas robust cathode material for aqueous zinc ion batteries”發表在能源領域著名期刊Materials Today Energy (2020, 17,100431)上。2019級博士研究生劉穎同學為該論文的第一作者。
【內容表述】
如圖1所示，VO2-5@PPy材料通過兩步合成。首先通過兩次加熱并在惰性氣氛中退火實現單斜向四方相的轉變，并通過優化合成條件得到不同表面粗糙度的VO2材料。最后，通過冰浴法在VO2材料表面覆蓋一層PPy薄膜。隨后通過一系列結構測試對材料進行表征（圖2）。圖3顯示合成的VO2材料是表面粗糙的空心球結構，且包裹PPy后形貌沒有發生改變。這種獨特的中空結構不僅有利于離子的快速轉移，同時有利于電解質滲透到中空結構內部區域。樣品的粗糙結構具有豐富的活性位點，也便于電極材料獲得較高的能量密度。

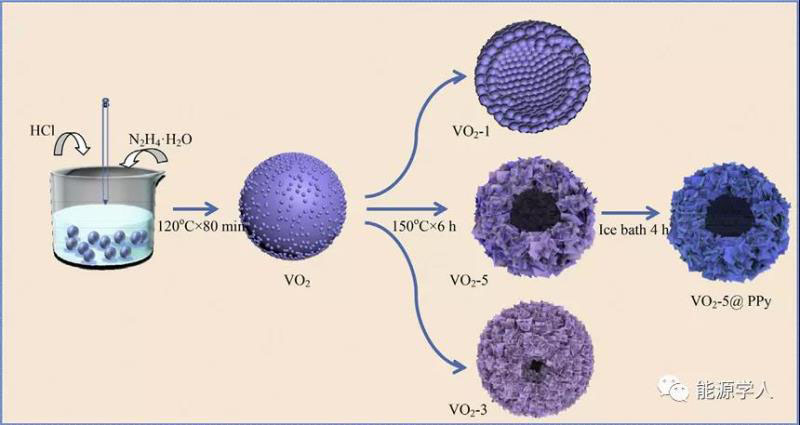

圖1電極材料合成示意圖

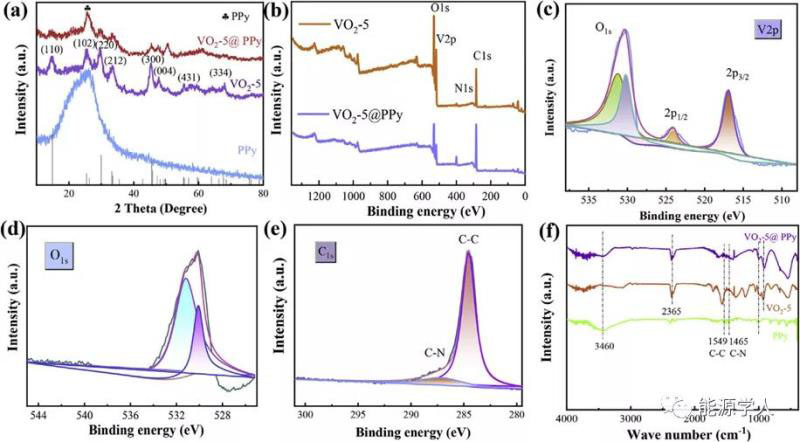

圖2結構表征 XRD圖譜(b-e) XPS光譜總圖，V 2p, O 1s和C 1s (f) FTIR
圖3形貌表征 (a, b) VO2-5樣品形貌 (c, d) VO2-5@PPy樣品形貌 (e, f) VO2-5@ PPy樣品TEM結構

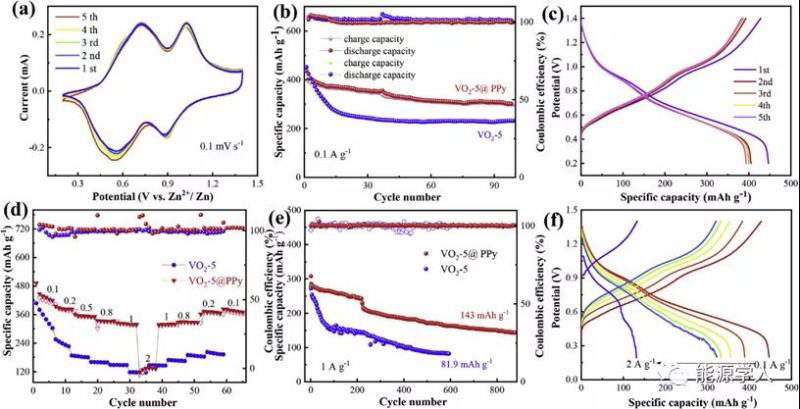

圖4樣品的電化學性能 (a)前5圈CV曲線 (b)循環性能 (c) GCD曲線 (d)倍率曲線長循環曲線 (f)不同的電流密度下的GCD曲線
為了研究制備樣品的電化學性能，用合成的材料作正極組裝了鋅離子電池電池。在0.2-1.4V電壓下測試，發現CV曲線呈現兩對氧化還原峰，表明反應是一個多步可逆的Zn2+嵌入/脫出過程。在 0.1 A g-1電流密度下，其比容量為440 mAh g-1。在電流密度增加到1 A g-1時，經過860次循環后，其容量仍能保持143 mAh g-1。當電流密度重新回到0.2 A g-1時，復合材料電池能夠恢復370 mAh g-1的可逆容量，恢復率為95%（圖4）。
圖5（a）不同掃描速率下的CV曲線從CV掃描中提取的特定峰值電流下的log（i）和log（v）圖（c，d）表面電容與擴散控制電極之間的貢獻比（e，f）首次充放電過程中GITT曲線以及陰極材料對應的Zn2+擴散系數與Zn2+/Zn的關系
接著利用CV曲線研究復合材料的電化學動力學（圖5）。擬合圖表明電化學反應過程中，表面電容在Zn/VO2-5 @PPy電極中占主導地位。且當電流密度為0.8 mV s-1時占總?cè)萘康?7.7%。此外，制備的電極材料具有較高的Zn2+擴散系數, 表明其具有快速的Zn2+擴散特性。通過非原位XRD進一步分析VO2-5@ PPy電極在不同位點的結構演變，揭示了其在充放電過程中Zn2+嵌入和脫嵌行為（圖6）。在反應過程中出現新相Zn3(VO4)2，說明Zn2+成功嵌入到宿主結構。得益于這種特殊空心結構為Zn2+提供了快速擴散通道，導致Zn/VO2-5 @ PPy電池獲得較高的比電容和優異的循環性能。
圖6（a）在充電/放電狀態下不同位點XRD圖（b，c）樣品XPS（d，e）充電1.4 V時TEM（f，g）放電0.2 V時TEM
綜上所述，作者通過簡單的合成過程成功制備新穎的VO2-5@ PPy電極材料。通過調控實現了其從單斜相到四方相的轉變。制備的鋅離子電池展現了較高的比容量和優異的倍率性能。
Ying Liu, Pengfei Hu, Hengqi Liu, Xiang Wu*, Chunyi Zhi*, Tetragonal VO2 hollow nanospheres as robust cathode materials for aqueous zinc ion batteries, Materials Today Energy 2020, 17,100431, DOI:10.1016/j.mtener.2020.100431
