一、研究背景
金屬鋰由于其高理論容量（3860 mAh g-1）和最低的反應電勢（?3.04 V，相對于標準氫電極）等特點，被廣泛認為是下一代高比能電池負極材料的理想選擇之一。但是鋰金屬負極面臨著鋰枝晶無限增殖，負極體積膨脹較大，SEI膜不穩定等難題，其實際應用大大受限。如何抑制鋰枝晶生長，提高鋰沉積/溶解的均勻性和循環壽命變得尤為關鍵。近期大量研究表明，構筑復合三維鋰負極是一種能夠有效抑制枝晶生長，緩解體積膨脹的策略。在眾多用于載鋰的三維骨架中，碳布由于其比重較輕，成本低廉，導電性好等特點，是一種理想的三維鋰負極載體；但是其對鋰的結合傾向較弱，需要引入親鋰性修飾層來改善其與鋰的結合，提升鋰離子在其骨架表面的沉積效率，從而調控鋰離子在復合鋰負極表面沉積/剝離的行為。
二、成果簡介
北京科技大學范麗珍教授課題組報道了一種親鋰MOF納米棒陣列修飾的3D碳布集流體（以下簡記為NRA-CC），有效促進鋰均勻沉積，在極端測試條件下表現出了優異的性能，為高比能固態電池的工程化提供了有力的支撐。該NRA-CC集流體以3D碳布為基體，浸泡于硝酸鈷和二甲基咪唑前驅體溶液中，室溫靜置4小時在碳布骨架表面原位生成Co基MOF納米棒陣列修飾層，再經過500℃碳化使鈷離子的配位鍵斷裂，在完美保留其形貌的同時實現鈷離子向單質鈷的轉變。其中，單質鈷和碳化后產生的活性氮位點都具有良好的親鋰性，能夠有效引導鋰離子在碳基體骨架表面沉積；另一方面，三維多孔碳布骨架能夠有效緩解鋰負極沉積剝離時的體積變化，使其在較高的面容量下仍能穩定循環?；谝陨蟽?yōu)點，該三維集流體在半電池、對稱電池和全電池（包括液態電池和固態電池）中均展現出優異的循環的穩定性。相關成果以“High Areal Capacity Dendrite-free Li Anode Enabled by MOF-derived Nanorod Array Modified Carbon Cloth for Solid State Li Metal Batteries”為題發表在Advanced Functional Materials上，博士研究生王天石和劉曉斌為共同第一作者。
三、研究亮點
1. C-N-Co三相納米結構能夠顯著提升碳布表面親鋰性，促進鋰均勻沉積，在2mA cm-2, 4 mAh cm-2條件下循環1000 h后，庫倫效率仍維持在96.7 %。
2. 3D碳布基體賦予復合集流體容納高面容量的能力，使用復合負極組裝對稱電池在12 mA cm-2, 12 mAh cm-2條件下能夠穩定循環200 h。
3. 三維復合負極與有機-無機復合固體電解質適配，室溫下表現出優異的循環和倍率性能。
四、圖文導讀

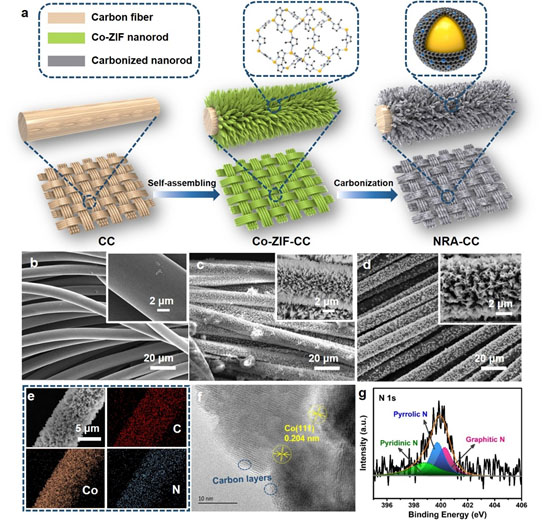

圖1. NRA-CC制備過程及表征：(a) NRA-CC制備示意圖；(b-d) CC, Co-ZIF-CC和NRA-CC形貌；(e) NRA-CC單根碳纖維上的元素分布；(f) 納米棒高分辨透射電鏡表征；(g) N元素XPS分析。
通過室溫反應以及碳化處理在碳布表面原位生成親鋰性鈷、氮活性位點均勻分布的納米棒陣列修飾層，元素分布、衍射條紋以及XPS分析共同驗證了單質鈷和具有對鋰結合傾向高的吡咯氮和吡啶氮的存在。

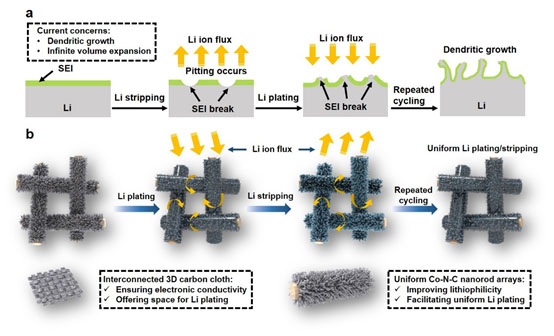

圖2. NRA-CC枝晶抑制機理示意圖：(a) 金屬鋰負極產生枝晶的成因分析；(b) NRA-CC對鋰沉積剝離過程的調控作用。
對金屬鋰負極而言，枝晶生長和體積膨脹是無法避免的問題。一方面，金屬鋰表面不平整，從而產生局部電子聚集現象，進而產生不均勻沉積形成枝晶，帶來嚴重的安全隱患；另一方面，沉積時產生的體積膨脹和死鋰會造成SEI膜破損，造成電解液持續消耗和庫倫效率降低，電極逐漸失效。在本文中，作者采用室溫反應在碳布表面原位生長Co基MOF納米棒陣列，碳化后轉化為C-N-Co三相材料修飾層，親鋰性的鈷、氮活性位點協同作用，引導鋰離子在碳布骨架表面均勻沉積，抑制枝晶生成，同時3D碳骨架具有足夠的內部空間容納鋰沉積物，有效緩解鋰沉積、剝離過程的體積膨脹。

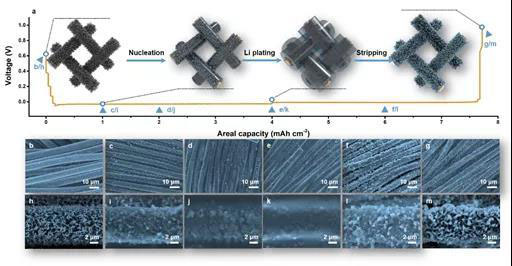

圖3. NRA-CC沉積/剝離過程中的形貌演變：(a)沉積/剝離4 mAh cm-2的充放電曲線及形貌演變示意圖；(b-g) 低倍下SEM觀察NRA-CC形貌變化；(h-m) 高倍下SEM觀察NRA-CC形貌變化。
通過掃描電鏡觀察，在沉積初期（1 mAh cm-2, c/i），沉積主要發生在碳布纖維表面，纖維縫隙間的空間觀察不到沉積物存在；當沉積繼續進行（2 mAh cm-2, d/j），碳布纖維表面納米陣列修飾層逐漸被沉積物覆蓋，沉積逐漸向四周進行，纖維縫隙被部分填充；沉積到4 mAh cm-2時（e/k），碳纖維表面被完全覆蓋，呈現光滑平整的形貌，其內部空間被填充得更加致密。當剝離時，納米棒陣列形貌重新出現，并且表現出了理想的結構穩定性。

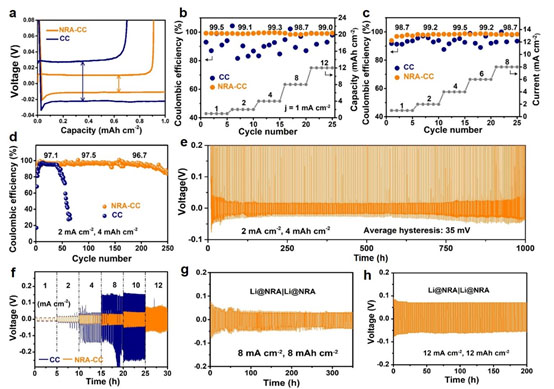

圖4. NRA-CC在半電池和對稱電池中的表現：(a) NRA-CC和未處理碳布（簡記為CC）的充放電曲線對比；(b-c) 不同電流密度和不同面容量條件下半電池庫倫效率；(d-e) 在2 mA cm-2, 4 mAh cm-2下半電池循環性能及t-V曲線；(f-h) 對稱電池性能。
對比未處理的碳布，NRA-CC表現出了顯著降低的成核能壘和充放電過電勢，在2 mA cm-2,4 mAh cm-2下可穩定循環1000 h以上，且表現出了較小的電壓遲滯和較高的庫倫效率。使用電沉積法得到復合鋰負極（簡記為L(zhǎng)i@NRA-CC）并應用于對稱電池中，在高面容量和高電流密度下（12 mA cm-2, 12 mAh cm-2）可循環200 h以上。

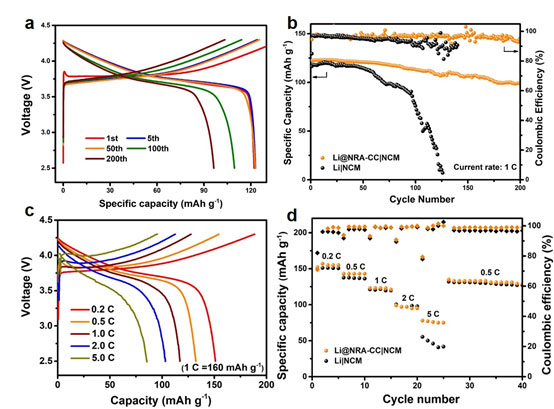

圖5. Li@NRA-CC匹配高電壓正極LiNi0.5Co0.2Mn0.3O2的液態全電池性能:(a-b) 1C倍率下充放電曲線和容量-循環圖；(c-d)倍率充放電曲線和容量-循環圖。

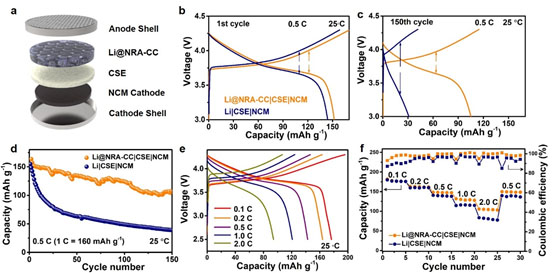

圖6. Li@NRA-CC匹配有機-無機復合固體電解質的室溫固態電池性能: (a) 固態電池結構示意圖；(b-c) 0.5 C倍率下第1圈和第150圈充放電曲線對比；(d) 0.5 C循環性能圖；(e-f) 倍率性能。
使用Li@NRA-CC與本課題組之前報道的8LLZTO-2P(VDF-HFP)-6LiTFSI有機-無機復合電解質相匹配，在室溫下相對于使用金屬鋰負極的電池而言充放電極化減小，循環穩定性和倍率性能得到顯著提升。
五、總結與展望
使用親鋰性的MOF衍生物納米層修飾3D碳布，實現超穩定、無枝晶的金屬鋰負極。其中，3D碳布列具有高的電活性面積，能降低實際面電流密度；親鋰性的C-N-Co三相納米棒陣列，能夠引導鋰離子在碳基骨架表面均勻沉積，調控沉積行為，抑制枝晶生長。得益于二者間的協同作用，NRA-CC能在循環1000 h后保持96.7%的庫侖效率（2.0 mA cm-2, 4.0 mAh cm-2），組裝的對稱電池在高面容量和電流密度（12 mA cm-2, 12 mAh cm-2）下具有長循環壽命（200 h），并且構建的全電池（液態和固態）也表現出優異的循環穩定性。
【參考文獻】
Tian-Shi Wang, Xiaobin Liu, Yu Wang, and Li-Zhen Fan*. High Areal Capacity Dendrite-free LiAnode Enabled by MOF-derived Nanorod Array Modified Carbon Cloth for Solid State Li Metal Batteries. Adv. Funct. Mater. 2020, 2001973; DOI: 10.1002/adfm.202001973
原文鏈接：
https://doi.org/10.1002/adfm.202001973
