【研究背景】
作為下一代能量存儲系統，基于無機固態電解質的固態電池被廣泛認為可以替換當下使用易燃的有機電解質的鋰離子電池。在所有可用的負極材料中，由于鋰金屬負極具有最高的理論比容量（3860 mAh g-1），最低的還原電勢（-3.04 V vs.SHE）和低密度（0.59 g cm-3）， 所以鋰金屬將是實現固態電池高能量密度（>1000 Wh L-1）的理想負極。過去幾十年，人們已經對擁有高鋰離子電導率的快離子導體進行了很廣泛的研究，比如石榴石型陶瓷，硫化物基玻璃/陶瓷，LISICON電解質，鈣鈦礦型等。盡管取得了進展，但是大多數電解質的應用依舊面臨著一些挑戰，包括熱/空氣穩定性差，電化學窗口有限，對Li金屬化學不穩定等。其中一個很關鍵的挑戰是如何增強固態電解質抑制鋰枝晶刺穿的能力，同時保持固態電解質和Li金屬之間的低界面阻抗，尤其是在高電流密度（> 1.0 mA cm-2）的條件下。為了實現這些目標，必須考慮到：1）固態電解質的晶界化學不能阻止或甚至促進在相對較高的電流密度下形成鋰枝晶，以及2）由于不穩定的中間相形成和在循環過程中應力應變響應而引起的接觸不好造成的固-固界面阻抗增加。
【工作介紹】
近日，美國西北太平洋國家實驗室張繼光博士（通訊作者），馬里蘭大學王春生教授（通訊作者）以及加拿大西安大略大學孫學良教授，美國布魯克海文國家實驗室的蘇東博士，北卡羅納A&T州立大學魯小川教授，浙江大學范修林教授等人利用原子層沉積(ALD) 的方法將對空氣穩定的Li3PO4（LPO）電解質鍍?cè)谑袷凸腆w電解質（LLZTO）表面, 再通過簡單的加熱制備成LPO修飾的LPO@LLZTO。新的復合物電解質LPO@LLZTO提高了對空氣的穩定性，同時與鋰金屬負極的界面阻抗降低到了?1 Ω cm2。由于優良的界面穩定性，其臨界電流密度在常溫條件下達到了2.2 mA cm-2。大量的實驗表征和計算證明：涂覆和注入的LPO電解質不僅提高了晶界結構的機械強度和鋰離子電導率，而且在鋰金屬和LLZTO之間形成了穩定的導鋰離子但對電子絕緣的LPO還原產物SEI，因此抑制了鋰枝晶生長的同時避免了鋰金屬在較長的循環壽命中直接還原LLZTO。這種界面工程方法實現了對LLZTO表面以下晶界結構的修飾，可徹底改變固態電池的負極-電解質的界面化學，同時為其他類型的固態電池提供了新的設計策略。該文章發表在國際頂級期刊Advanced Materials上。馬里蘭大學研究生鄧濤為本文第一作者。
【內容表述】
3.1 石榴石型固態電解質的界面設計思路
在空氣中發生的H+/Li+交換以及在電解質表面形成的LiOH/ Li2CO3鈍化層被廣泛地認為是石榴石型固態電解質與Li金屬負極間產生很大界面阻抗的原因。同時很多研究也表明固態電解質的晶界結構與內部顆粒之間的固有差異（例如離子電導率，剪切模量，電子電導率等）可控制鋰金屬在界面處的形核以及影響鋰枝晶的生長。為了解決這個問題，必須借鑒磷酸鋰氧氮化物（LIPON）的成功經驗：均勻?yàn)R射的LIPON膜可以和鋰金屬形成納米厚度的導Li+但對電子絕緣的中間相，因此通過動態界面穩定過程實現了高效率的鋰負極；LIPON膜平整均勻的表面有利于Li的溶解/沉積，從而降低了界面阻抗，同時也避免了形成鋰枝晶的局部熱點。另外，ALD作為基于氣相化學過程的薄膜沉積技術, 能夠在實現均勻涂層的同時控制成膜的厚度。選擇LPO-ALD是因?yàn)長PO固體電解質擁有1）非晶態低熔點（837℃），而且600℃下具有良好的遷移率，2）中等的離子電導率（Li2.8POz，3.3 x 10-8 S / cm），3）對空氣具有極好的穩定性， 4）LPO可以和鋰金屬形成有效的固體電解質相（SEI）。除此，純LPO薄膜的剪切模量（103.4 GPa）比鋰金屬（4.2 GPa）高得多，有助于阻止鋰金屬的刺穿。具體實驗和原理可以參照?qǐng)D1。

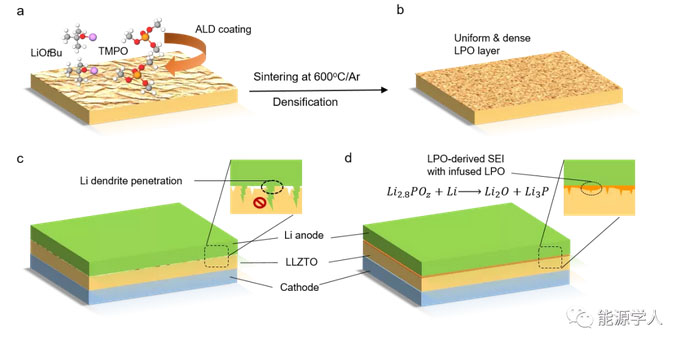

圖 1. 利用ALD技術為石榴石固態電解質構建SEI的機理插圖。（a）通過LiOtBu和TMPO的分解在LLZTO電解質表面形成非晶Li3PO4 層（?10 nm）。（b）短暫的高溫下實現LPO層的致密化。（c）由界面化學不穩定造成鋰枝晶滲透到石榴石電解質中。（d）界面的LPO可以和鋰金屬反應生成含P，O的SEI來穩定Li/LLZTO界面，同時表面的缺陷或晶界結構可以被注入的LPO填充，從而提高電解質的整體強度來防止鋰枝晶穿透。
3.2 LPO@LLZTO的物理表征
由于LLZTO片子在燒結期間受熱不均勻，打磨過后的LLZTO電解質表面呈現出大量裂紋和孔洞。對于LPO@LLZTO，表面存在的裂紋和孔洞可以被LPO填充，所以可以和鋰金屬擁有更好的接觸。同時不同樣品的XRD和Raman對比顯示，LPO的包裹可以阻礙鈍化膜的形成，因此電解質對空氣的穩定性大大改善了。

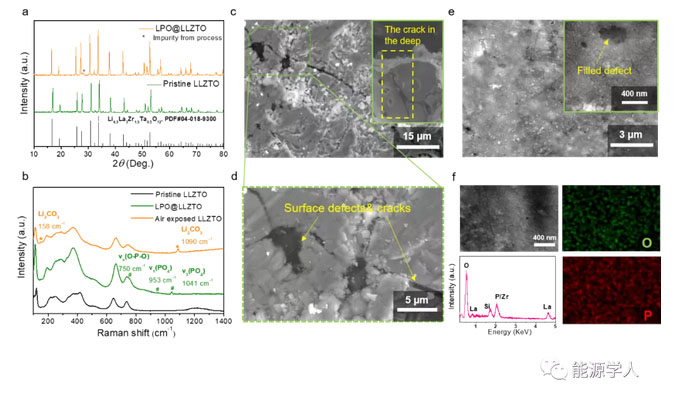

圖2. LPO@LLZTO復合電解質的特性。（a）經過不同方法處理后的LLZTO的XRD比較。（b）拉曼光譜分析表面成分。（c）砂紙打磨后LLZTO的表面SEM圖像，插圖顯示LLZTO內部也存在裂紋。（d, c）LLZTO表面的缺陷和裂紋的放大圖。（e）LPO@LLZTO電解質的SEM圖像。（f）O，P元素的EDS表明LPO層的存在并且均勻分布在LLZTO上。
3.3 LPO@LLZTO的常溫下對鋰金屬的電化學性能
組裝后的Li//Li對稱電池在小電流0.05mA cm-2下循環后，界面阻抗可以進一步減少到< 1 ohm cm-2. 另外Li/LPO@LLZTO/Au電池的CV曲線圖顯示在首圈過程中在0.3 V和0.6V附近有氧化還原峰，證實了在循環過程中SEI的形成。為了證明LPO@LLZTO抑制鋰枝刺穿的能力，在室溫下和固定面容量條件下（0.4 mAh cm-2），作者利用Li//Li對稱電池進一步測試了臨界電流密度（CCD）。相比于沒有經過LPO處理的LLZTO(0.4 mA cm-2)，LPO@LLZTO電解質的CCD達到了2.2 mA cm-2；同時Li//Li對稱電池在大容量0.5 mAh cm-2和大電流1.0 mAh cm-2的條件下，也可以實現穩定循環。

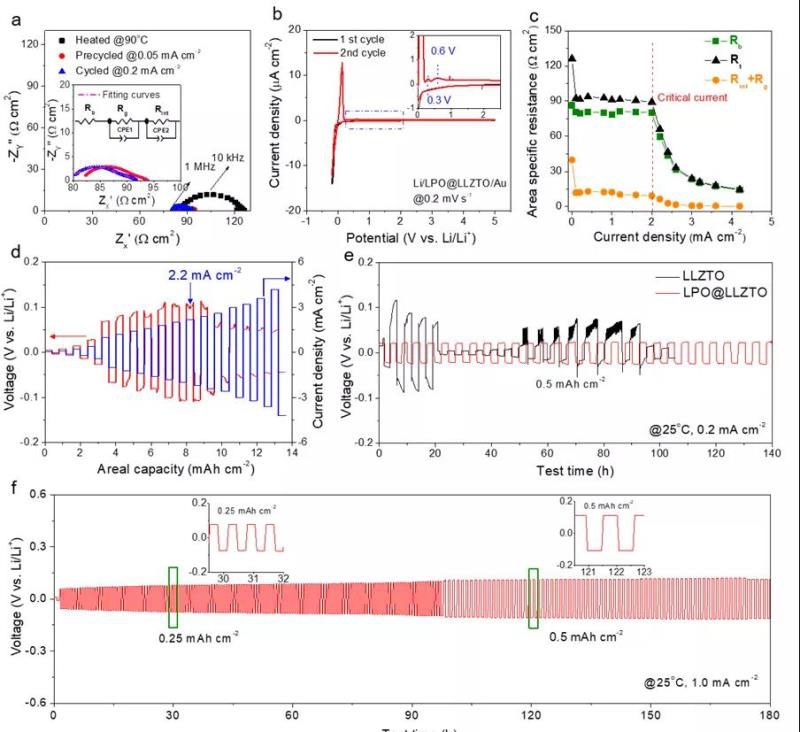

圖3.LPO@LLZTO在常溫下的電化學性能。（a）Li/LPO@LLZTO/Li電池在0.05和0.2 mA cm-2 電流下循環前后的EIS譜。（b）Li/LPO@LLZTO/Au電池的循環伏安曲線。（c）Li//Li電池在極限電流測試中的阻抗變化。（d）Li//Li電池在極限電流測試過程中的電位變化。（d）Li/LLZTO/Li和Li/LPO@LLZTO/Li對稱電池的循環對比。（f）1 mA cm-2電流下的Li//Li對稱電池的長循環。
3.4 對表層和內部LPO的表征
利用聚焦離子束（FIB）制備循環過后的LPO@LLZTO界面，在TEM下觀察，可以發現LPO層對LLZTO有很好的附著能力，并且可以擴散進晶界內部。沿LPO/LLZTO的電子能量損失譜（EELS）線掃描分析表明，由于LPO的擴散進入，經歷燒結后LPO層的厚度變?。?lt;5 nm）?？紤]到EESL模式下P-L2,3edge和La-M4,5 edge信號的重疊，必須通過比較La-M4,5edge沿LPO / LLZTO界面的信號變化來確定LPO層厚度以及P元素分布。另外O-1s和P-2p的X射線光電子能譜（XPS）深度分布圖進一步證實了LLZTO的表面和表面以下存在LPO相。與此同時，LPO@LLZTO界面處的EDS-SEM圖顯示，LPO的分布深度超過10 um.

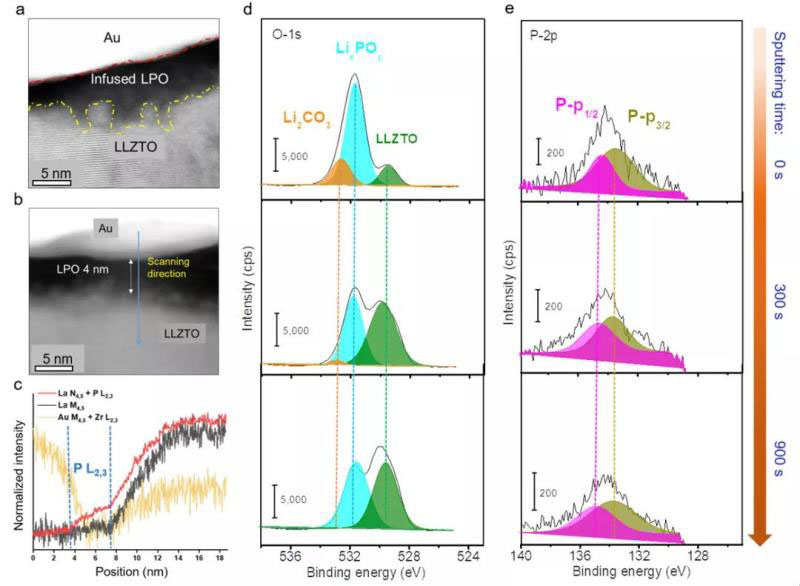

圖4. LLZTO界面附近LPO層和內部LPO的表征。（a）LPO@LLZTO界面的TEM圖像。（b）用于EELS線掃描分析的界面TEM-HAADF圖像。（c）界面處La-M4,5 + P-L2,3 edge，La-M4,5 edge，Au-M4,5 + Zr-L2,3 edge的EELS掃描信號。（d）XPS O-1s和P-2p的信號分布圖，經過長時間的Ar+濺射后的XPS信號表明LLZTO內部存在LPO。
3.5 LPO@LLZTO和鋰金屬負極的界面化學論證
文章分析比較了不同濺射深度的LPO@LLZTO和LLZTO界面處的SEI元素組成：對比LLZTO（Li/O=0.9），LPO@LLZTO上SEI的Li/O比低得多（約0.5）。通過分析比較SEI中某些可能組分（Li2CO3，Li3PO4，LLZTO，Li2O和Li3P）的原子比，文章證實了LPO@ LLZTO上的主要SEI組分是O含量較少的LPO還原產物。同時XPS結果還證實，原始LLZTO電解質由于鋰金屬的還原，在長循環后形成了富含Li2O的厚SEI。為了進一步揭示Li/LPO@LLZTO界面附近的反應機理，文章還提供了第一性原理計算，用來分析LPO在不同電勢下的熱力學相平衡?？傊?，LPO@LLZTO上的LPO層能夠通過形成穩定的SEI來防止LLZTO不斷還原，而伸展進電解質內部的LPO可以提高LLZTO的整體穩定性和Li+電導率。最后文章通過組裝LiFePO4準固態電池，驗證了LPO@LLZTO的界面穩定性。

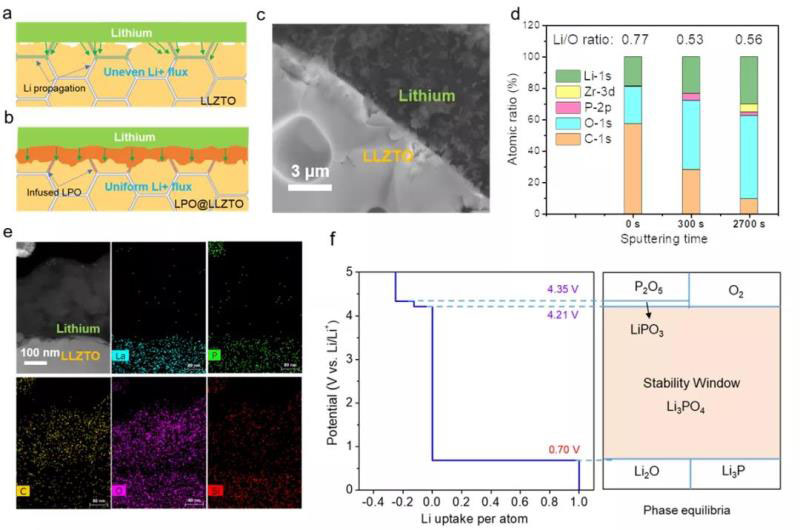

圖5. Li/LPO@LLZTO的界面化學論證。（a，b）鋰枝晶在Li/LLZTO界面的生長示意圖以及機理圖。（c）Li/LPO@LLZTO界面的SEM圖。（d）不同時間的Ar+濺射后，循環后Li/LPO@LLZTO界面的元素組成。（e）Li/LPO@LLZTO界面上La，P，C，O和Si元素的STEM-EDS分布。（f）第一性原理計算分析LPO固體電解質的電壓分布和相平衡結果。

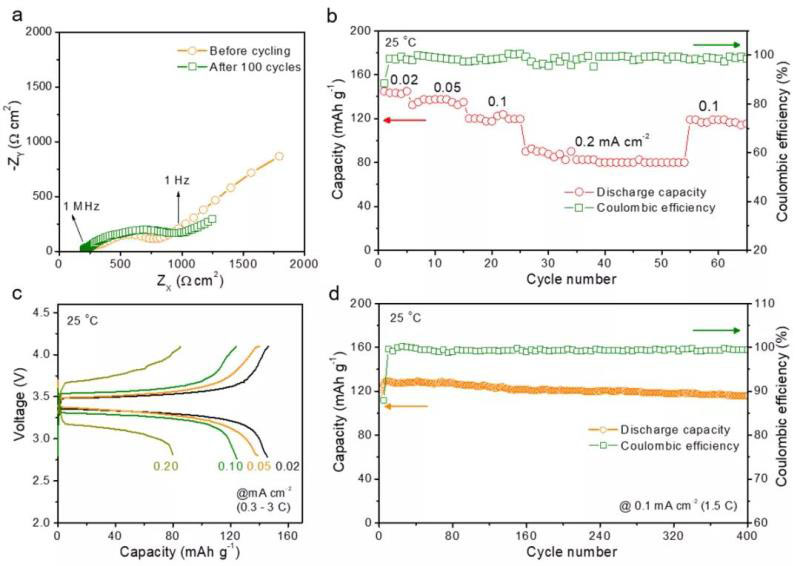

圖6. 基于LiFePO4正極的準固態電池的驗證。（a）電池在恒定電流密度0.1 mA cm-2循環前后的EIS譜。（b）LiFePO4電池在不同電流密度下的倍率性能。（c）不同電流密度下電池的電化學充放電曲線。（d）LiFePO4電池在0.1 mA cm-2（1.5 C）下的長循環性能。
【結論】
文章提出了一種可以解決鋰金屬負極與石榴石型LLZTO固態電解質之間最具挑戰的界面問題的新型LPO @ LLZTO復合材料。LPO@LLZTO電解質在表面以下填充了LPO，而表面的LPO薄層有利于阻礙LLZTO和空氣發生H+ / Li+交換以及鈍化膜的形成。即使在1.0 mA cm-2的大電流密度下，LPO@LLZTO對鋰負極的界面阻礙可以忽略不計，并且在Li//Li對稱電池中可以穩定循環> 180 h，臨界電流密度在室溫下可以達到2.2 mA cm-2。基于Li/LPO@LLZTO界面工程的固態鋰金屬電池?fù)碛谐錾谋堵市阅芎脱h(huán)穩定性。LPO@LLZTO的優良性能可歸因?yàn)椋?）平整的薄LPO層有利于和Li負極保持完整接觸，從而實現均勻的Li溶解和沉積；2）LPO填充了表面缺陷，同時改善了互連的晶界結構的機械強度和鋰離子電導率；3）循環中形成了擁有高離子電導率和對電子絕緣的SEI。
Tao Deng, Xiao Ji, Yang Zhao, Longsheng Cao, Shuang Li, Sooyeon Hwang, Chao Luo, Pengfei Wang, Haiping Jia, Xiulin Fan, Xiaochuan Lu, Dong Su, Xueliang Sun, Chunsheng Wang, Ji-Guang Zhang, Tuning theanode-electrolyte interface chemistry for garnet-based solid-state Li metalbatteries, Advanced Materials, 2020, DOI:10.1002/adma.202000030
