考慮高滲透率光伏接入的分布式儲能優化配置
金 迪1，潘 郁1，周家華1，王元凱1，操瑞發1，張 興2，杜士平2
（1.國網浙江省電力有限公司寧波供電公司，浙江 寧波 315000；2.浙江優能電力設計有限公司，浙江 寧波 315100）
本文引文信息：金迪,潘郁,周家華,王元凱,操瑞發,張興,杜士平.考慮高滲透率光伏接入的分布式儲能優化配置[J].浙江電力,2020,39(03):68-74.
0 引言
據相關研究，過去10 年間，可再生能源發電成本處于持續下降態勢。2018 年，中國LCOE（太陽能光伏加權平均電力成本）為0.067 美元/kWh，已低于國內燃氣成本，并將于2026 年實現與煤電成本的競爭優勢。
由于光伏接入點和接入容量具有很大的隨機性，且出力受光照強度和溫度影響而具有較大的波動性，因此分布式光伏規模化接入對電網的安全運行帶來了很大挑戰[1-4]。安裝適量的ESS（儲能系統），利用儲能、分布式光伏和負荷需求之間的時序互補特性，能顯著抑制光伏出力的波動性，從而提高規劃方案的經濟性[5]。
國內外對分布式儲能在配電網中的優化配置進行了大量深入研究，部分研究成果側重于分布式電源與儲能的聯合優化規劃。文獻[5]提出了一種主動配電網規劃運行聯合優化模型，實現ESS及DG（分布式電源）的選址定容的經濟調度。文獻[6]基于DG 和負荷的時序特性，建立了DG 和儲能選址定容的規劃模型。文獻[7]從經濟成本、電壓質量以及局部自治區域功率波動等3 個方面建立了分布式電源和儲能系統的多目標協調規劃模型。文獻[8]首先建立分布式電源與配電網的聯合擴展規劃模型，其次在分布式電源規劃結果的基礎上，基于傅立葉頻譜分析理論，建立儲能規劃模型。
部分研究成果從降低網損、改善電壓質量、減緩配電網增容投資方面進行了儲能的優化配置。文獻[10]建立了以電壓偏差、線路有功損耗及儲能容量最小為目標的分布式儲能系統選址定容優化配置模型，用來解決農村低壓配電網季節性電壓偏低與線路損耗等嚴重問題。文獻[11-13]從改善電壓的角度研究儲能系統最佳選址及配置，其中文獻[12-13]還考慮了光伏出力的影響，但都是給定光伏接入容量及接入點，沒有考慮光伏接入的隨機性。文獻[14-15]從減小網損、節省投資角度研究了儲能的優化配置，沒有考慮光伏接入的影響。
以上研究成果或是未考慮光伏接入的影響；或是考慮了光伏接入，但接入容量及接入點是事先給定的；或是將光伏出力看作恒定值，導致分布式儲能的優化配置研究結果帶有一定的主觀性。隨著光伏發電成本的逐漸降低、國家能源轉型改革力度的不斷加大，分布式光伏并網規模、并網點隨機性會越來越大，未來負荷面臨很大的不確定性，儲能的優化規劃結果不能適應大規模光伏接入的場景。
本文基于光伏歷史出力數據，分析了規?；植际焦夥某隽μ匦?；采用蒙特卡洛模擬法隨機模擬不同光伏接入場景，從而得到配電網允許接入的分布式光伏最大裝機容量；基于相關土地規劃，通過屋頂面積、屋頂光伏可利用面積、光伏系統表面積估算分布式光伏潛在裝機容量；利用負荷曲線和光伏出力曲線，進行潮流計算，根據越限程度確定分布式儲能總功率及總電量。以一個低壓臺區為例進行了分析、驗證。
1 規模化分布式光伏出力特性
光伏實際出力受到氣象條件如云層遮蔽、空氣散射等隨機性因素影響，在不同季節和不同時刻具有波動性。
實驗表明，在眾多影響因素中，太陽輻照度、溫度對光伏電源出力的影響程度較大：在其他因素不變的情況下，一定范圍內，光伏組件的輸出功率隨光照強度的增加而呈線性增加，隨組件表面溫度的增加而呈線性減少。
1.1 月出力特性
對這8個指標進行相關性分析，相關系數較小，用因子分析方法嘗試降維，結果KMO檢驗值為0.041，不宜降維，說明這8個指標的設定較好。8個指標排序結果如下：

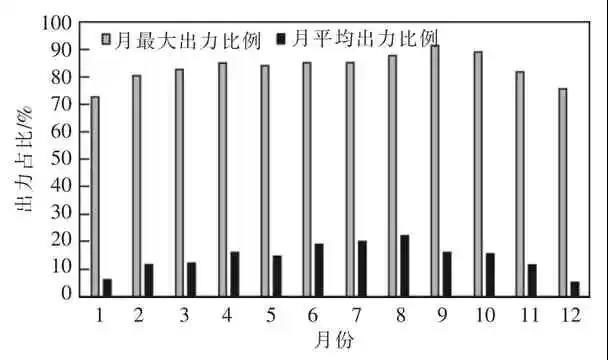

圖1 寧波某區域分布式光伏月出力特性
由圖1 可知，該區域分布式光伏在11 月至來年2 月平均出力最低，在6—8 月平均出力較高，表現出光伏發電受季節氣候、天氣變化和日照小時數等因素約束的特點。2—11 月，最大出力差不多都在裝機容量的80%以上。
1.2 日出力特性
圖2 為該區域分布式光伏1 年中24 個整點時刻最大出力、平均出力的統計平均值。
圖2 寧波某區域分布式光伏出力時序統計
由圖2 可知，分布式光伏規模較大時，出力變化較為平滑，由于夜間無光照，在19:00 至次日6:00 出力接近0；而正午陽光充足，在10:00—14:00 光伏出力最大，最大出力和平均出力的統計平均值占裝機容量的91%和47%以上。
2 分布式儲能優化配置方法
2.1 總體思路
寧波某區域分布式光伏月出力特性見圖1。
（1）基于歷史負荷數據預測該區域未來最小負荷曲線，結合網架結構和分布式光伏出力特性，分析該區域最小負荷下滿足潮流、電壓約束的分布式光伏最大裝機容量。
（2）基于相關土地規劃，評估該區域分布式光伏潛在的最大裝機容量及可能并網的裝機容量，判斷區域電網能否全部消納可能并網的光伏裝機容量，若不能全部消納，則可考慮配置分布式儲能。
（3）基于該區域凈負荷曲線，對各整點時刻進行潮流計算，得出1 天24 h 中存在節點電壓或線路潮流越上限的所有時刻，減小光伏出力，直至所有節點或支路不發生越限,越限時刻對應的光伏出力減小量的最大值為應安裝的儲能總功率，求出所有越限時刻光伏出力減小量之和，可得到儲能總電量?？紤]光伏消納的分布式儲能優化配置原理見圖3。
圖3 分布式儲能優化配置原理
2.2 區域電網允許接入的光伏最大裝機容量
采用蒙特卡洛模擬法隨機模擬不同光伏接入場景，從而得到配電網的光伏消納能力：針對某一時刻負荷數據，在系統中隨機選取光伏接入點和接入容量，通過潮流計算得到該場景下系統各節點電壓、各支路潮流的變化情況。對于不同光伏裝機的情況，隨機模擬多次上述場景來評估配電系統光伏消納的能力。
對于一個有N 個負荷節點的配電網，模擬具體步驟如下：
（1）給定區域配電網年最大負荷PLmax及年最小負荷曲線，設定初始光伏容量滲透率λ=λ0=0，則光伏年最大發電功率為Pmax0=PLmax×λ0，依據本區域分布式光伏最大出力時序統計數據，給定光伏系統年最大出力曲線（考慮到實際中配電網區域面積相對較小，假定各節點相同裝機的光伏出力相同）。
（2）在N 個負荷節點集合中，隨機選取m0個節點用于接入光伏系統，各節點裝機容量為Pi（i=1，2，…，m0），則
，其中η 為光伏系統平均發電效率，參考圖2 分析結果，可取η=0.91。
（3）計算系統穩態潮流，記錄系統節點電壓、支路潮流，判斷是否越限。若不存在節點電壓或支路潮流越限，則將容量滲透率增加一個固定值Δλ（Δλ＞0），即λ1=λ0+Δλ，重新計算光伏年最大發電功率Pmax1=PLmax×λ1，滿足pagenumber_ebook=74,pagenumber_book=70。
（4）對于每一光伏滲透率λk，重復步驟（1）—（3），直到系統電壓或支路潮流越限，得到最大光伏滲透率λmax，從而得到電網允許接入的光伏最大裝機容量：
2.3 區域分布式光伏最大裝機潛力評估
通過估算屋頂面積、屋頂光伏可利用面積、光伏系統表面積來估算分布式光伏裝機容量。估算時，一般只考慮居住、公共管理與公共服務設施、商業服務業設施、工業及物流倉儲等用地性質的地塊，具體方法如下。
2.3.1 屋頂總面積計算
在通常的建筑形體中，屋頂投影面積與建筑基底面積都是二維平面，假設建筑屋頂投影總面積與建筑的基底面積相等，則：
式中：Ahy·roof為建筑屋頂投影總面積；Acover為建筑基底面積；BD 為建筑密度；Aland為用地面積。
利用Ahy·roof計算真正的屋頂總面積Aroof，引入屋頂總面積利用系數ft，則：
2.3.2 屋頂光伏可利用面積計算
從屋頂?shù)目偯娣e得到屋頂光伏可利用面積，引入?yún)?shù)屋頂光伏可利用系數，其含義是指屋頂光伏可利用面積與屋頂總面積之比：
式中：Ar·pv為屋頂光伏可利用面積；fr·pv為屋頂光伏可利用系數；Aroof為屋頂總面積。
屋頂光伏可利用系數取值見表1[16]。
表1 屋頂光伏可利用系數建議值
2.3.3 光伏系統組件表面積計算
當屋頂光伏可安裝面積確定后，不同傾斜角和遮陽角的選擇、可以安裝的光伏組件表面積也不同，只要估算出光伏板安裝面積，即可估算光伏系統的發電功率。
光伏系統組件表面積計算公式為：
式中：Apv為光伏系統組件表面積；GCR 為光伏系統組件的地面占用率，即光伏系統組件的表面積與其所占用的屋頂面積之間的比例；SA 為安全通道所占面積折減系數；a 為光伏板安裝后的高度；b 為光伏板之間的水平空隙間距；c 為光伏板的寬度；d 為光伏板之間的間距；α 為遮陽角；β 為傾斜角。
為了滿足日常檢修和防止火災的要求，在屋頂上安裝光伏需要與構件之間以及光伏組件之間保持一定的安全通道，當光伏安裝傾角達到一定的角度時，可以利用光伏板之間的距離做安全通道，不用額外的占用空間；當安裝角度較低時，就需要有額外的空間。相關研究根據這一導則估算了安裝通道的面積比例，如表2 所示。

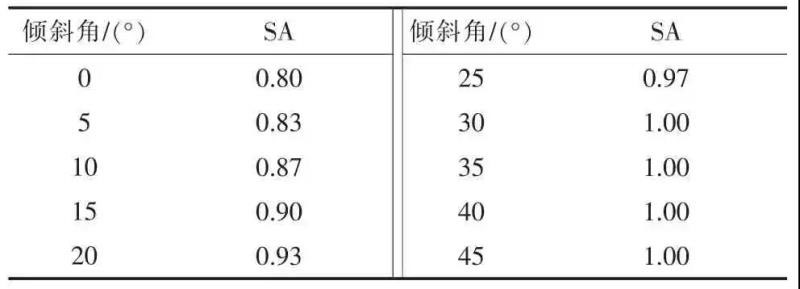

表2 全通道占用屋頂面積比例值[16]
得到分布式光伏最大裝機潛力后，考慮經濟性等多種因素的影響，乘以比例系數k，得到目標年可能并網的光伏裝機容量PPVec。
相關計算公式為：
式中：PPVmax為光伏最大裝機潛力；PPVa為單個光伏組件額定功率；PPVec為可能并網的光伏裝機容量。
2.4 分布式儲能總功率及總電量確定
計算得到區域電網允許接入的光伏最大裝機容量、可能并網的光伏裝機容量，依據最小負荷日負荷曲線和可能并網的光伏裝機下最大出力曲線，計算最小負荷日1 天24 h 中存在節點電壓或線路潮流越上限的所有時刻，減小光伏出力,直至所有節點或支路不發生越限,得到各個越限時刻光伏出力減小量的最大值，即為需配置的分布式儲能總功率PCtotal。
求所有越限時刻光伏出力減小量之和，再綜合考慮充電效率和充放電深度，可得出儲能系統總電量：
式中：N 為1 天24 個整點時刻中發生電壓或支路潮流越限的數量；Pi為某越限時刻充電功率；ηc為儲能系統充電效率，假定充電效率為90%，放電深度為80%。
由以上分析可知，各個越限時刻儲能系統進行充電以抵消部分光伏出力，光伏出力減小量即為該時刻儲能系統的充電功率。假定儲能系統采用恒功率放電策略，放電功率為額定功率PCtotal，則放電時長為：
式中：Td為儲能系統每天放電時長；ηd為儲能系統放電效率，假定也為90%。
放電區域的選擇如下：在負荷高峰值處做直線L，并以步長ΔM 向下移動，因負荷存在多個高峰期，因此水平直線L 會與負荷曲線交于2N個交點，統計N 個區域交點間距離之和，判斷是否等于放電時間Td，直到找到合理放電區域為止。
當前應用較多的磷酸鐵鋰儲能系統一般由磷酸鐵鋰電池單元、PCS（儲能變流器）、并網柜、BMS（電池管理系統）、電池監控系統、預裝式集裝箱和線纜組成，初始投資成本折算到單位容量為2 000～3 000 元/kWh。由于中國電力市場尚未完全建立，目前電網側儲能尚無成熟的商業模式，還未形成對儲能功能價值認可的付費機制。
3 算例分析
3.1 相關參數
以某臺區低壓配電網為例進行仿真分析，該臺區電網結構見圖4，參數見表3。
圖4 某臺區電網結構
對該臺區目標年最小負荷曲線進行預測，該臺區目標年最大負荷為275 kW，歸一化后的年最小負荷日負荷曲線見圖5，且最小負荷發生在凌晨5:00，為39.5 kW，該時刻各節點負荷值見表4。假定其他時段各節點的負荷分布不變，同比例增大，則可得到最小負荷日各整點時刻各節點負荷的功率。
3.2 允許接入的最大光伏裝機容量
電網基準功率為100 kVA，配電變壓器兩側的電壓基準值分別為10.5 kV 和400 V，并選取節點18 為平衡節點，采用表4 中的負荷值計算不同容量滲透率下的電壓越限節點數百分比、潮流越限支路百分比，進行1 000 次模擬后，結果如表5 所示。
表3 支路阻抗參數
圖5 臺區最小負荷日負荷曲線
表4 最小負荷時刻各節點負荷值
由表5 可知，隨著光伏裝機容量的增大，該臺區節點電壓先發生越限。把電壓越限節點數百分比不超過5%作為允許接入的最大光伏裝機容量，則該臺區允許接入的光伏容量滲透率為33%，裝機容量為100 kW。
表5 電壓及潮流越限統計
3.3 分布式光伏最大裝機潛力
該臺區供電范圍內適合安裝分布式光伏的屋頂資源，統計結果見表6。單個光伏組件面積取1.638 m2（0.992 m×1.652 m），功率取285 W。以2.3節所提方法評估光伏裝機潛力，得到光伏最大裝機潛力為534 kW，考慮經濟性等多種因素的影響，假設目標年有30%的屋頂資源得到了利用，則預測可能并網的光伏裝機為160 kW。
表6 臺區供電范圍內屋頂資源及最大光伏裝機容量
3.4 分布式儲能總功率及總電量
考慮光伏接入后的凈負荷曲線見圖6?；谠搮^(qū)域凈負荷曲線潮流計算結果，得出1 天24 h中存在節點電壓越上限的時刻為9:00—16:00，各個越限時刻需設置的儲能功率見表7。
圖6 臺區最小負荷日負荷曲線
表7 越限時刻所需儲能容量統計
由表7 得到儲能總充電功率為PCtotal=65 kW，假設儲能系統充電效率ηc為90%，放電深度為80%，由式（8）計算得到儲能系統總電量Etotal=儲能總電量為ECtotal=322 kWh。額定放電功率下的放電時長為3.6 h，由圖6 可知，放電區間在19:00—23:00。初始投資成本按2 000 元/kWh 計算，則總投資為64.4 萬元，當前經濟性較差。
4 結語
光伏發電受季節氣候、天氣變化和日照小時數等因素的影響，具有很大的隨機波動性。基于光伏歷史出力數據，分析了規模化分布式光伏的出力特性，建立了光伏裝機容量和發電出力在不同月份、一天中不同時刻的比例關系。
采用蒙特卡洛模擬法隨機模擬不同光伏接入場景，從而得到配電網允許接入的分布式光伏最大裝機容量；基于相關土地規劃，通過屋頂面積、屋頂光伏可利用面積、光伏系統表面積估算分布式光伏潛在裝機容量和可能并網的光伏裝機容量。
依據最小負荷日負荷曲線和可能并網的光伏裝機下最大出力曲線，計算最小負荷日1 天24 h中存在節點電壓或線路潮流越上限的所有時刻，減小光伏出力，直至所有節點或支路不發生越限，得到各個越限時刻光伏出力減小量的最大值，即為需配置的分布式儲能總功率。求所有越限時刻光伏出力減小量之和，再綜合考慮充電效率和充放電深度，可得出儲能系統總電量。
合理規劃光伏的接入位置和接入容量，能夠有效地改善負荷三相不平衡，提高光伏滲透率。本文在分析低壓電網允許接入的光伏最大裝機容量時，未考慮三相不平衡的影響，需進一步研究考慮三相不平衡的儲能優化配置方法?？紤]到臺區負荷的不確定性，進行模塊化開發設計和積木化應用的移動式電池儲能系統是未來低壓側儲能發展的趨勢。
